Holoscan 传感器桥 v2.0.0

应用结构

Holoscan 应用程序通过指定操作符序列构建。将一个操作符的输出连接到另一个操作符的输入(通过 add_flow API)配置 Holoscan 的pipeline,并指定各个操作符何时可以运行。

Holoscan 传感器桥通过提供在 Holoscan 应用程序中发送和接收数据的操作符和对象来利用此框架。还有其他操作符用于将特定于应用程序的数据(例如 CSI-2 格式的视频数据)转换为其他标准 Holoscan 操作符可接受的输入格式。要了解传感器桥应用程序的工作原理,我们将逐步介绍 IMX274 播放器示例。

examples/imx274_player.py 中的应用程序配置了以下 pipeline。当 pipeline 的循环完成时,执行会在顶部重新开始,在那里获取和处理新数据。

%%{init: {"theme": "base", "themeVariables": { }} }%% graph r[RoceReceiverOp] --> c[CsiToBayerOp] c --> i[ImageProcessorOp] i --> d[BayerDemosaicOp] d --> v[HolovizOp]

图 1 IMX274 播放器

  • RoceReceiverOp 在收到帧结束 UDP 消息时唤醒。完成时,接收到的帧数据在 GPU 内存中可用,同时还有发布到应用层的元数据。Holoscan 传感器桥使用 RoCE v2 通过 UDP 传输数据平面流量;这就是接收器被称为 RoceReceiverOp 的原因。

  • CsiToBayerOp 知道接收到的数据是 CSI-2 RAW10 图像,它将其转换为 拜耳视频帧。此图像中的每个像素颜色分量都被解码并存储为 uint16 值。有关 RAW10 的更多信息,请参阅 MIPI CSI-2 规范

  • ImageProcessorOp 调整接收到的拜耳图像的颜色和亮度,使其适合显示。

  • BayerDemosaicOp 将拜耳图像数据转换为 RGBA。

  • HolovizOp 在 GUI 上显示 RGBA 图像。

对于 pipeline 中的每个步骤,图像数据都存储在 GPU 内存中的缓冲区中。指向该数据的指针在 pipeline 中的每个元素之间传递,避免了主机和 GPU 内存之间昂贵的内存复制。GPU 加速用于执行每个操作符的功能,从而实现非常低的延迟操作。

Python imx274_player.py 和 C++ imx274_player.cpp 文件以这种方式初始化传感器桥设备、摄像头和 pipeline。为了提高可读性,跳过了一些细节——请务必查看实际的示例代码以了解更多详细信息。

复制
已复制!


import hololink as hololink_module def main(): # Get handles to GPU cuda.cuInit(0) cu_device_ordinal = 0 cu_device = cuda.cuDeviceGet(cu_device_ordinal) cu_context = cuda.cuDevicePrimaryCtxRetain(cu_device) # Look for sensor bridge enumeration messages; return only the one we're looking for channel_metadata = hololink_module.Enumerator.find_channel(channel_ip="192.168.0.2") # Use that enumeration data to instantiate a data receiver object hololink_channel = hololink_module.DataChannel(channel_metadata) # Now that we can communicate, create the camera controller camera = hololink_module.sensors.imx274.dual_imx274.Imx274Cam(hololink_channel, ...) # Set up our Holoscan pipeline application = HoloscanApplication(cu_context, cu_device_ordinal, camera, hololink_channel, ...) application.config(...) # Connect and initialize the sensor bridge device hololink = hololink_channel.hololink() hololink.start() # Establish a connection to the sensor bridge device hololink.reset() # Drive the sensor bridge to a known state # Configure the camera for 4k at 60 frames per second camera_mode = imx274_mode.Imx274_Mode.IMX274_MODE_3840X2160_60FPS camera.setup_clock() camera.configure(camera_mode) # Run our Holoscan pipeline application.run() # we don't usually return from this call. hololink.stop()

复制
已复制!


#include <hololink/data_channel.hpp> #include <hololink/enumerator.hpp> #include <hololink/hololink.hpp> int main(int argc, char** argv) { // Get handles to GPU cuInit(0); int cu_device_ordinal = 0; CUdevice cu_device; cuDeviceGet(&cu_device, cu_device_ordinal); CUcontext cu_context; cuCtxCreate(&cu_context, 0, cu_device); // Look for sensor bridge enumeration messages; return only the one we're looking for hololink::Metadata channel_metadata = hololink::Enumerator::find_channel(hololink_ip); // Use that enumeration data to instantiate a data receiver object hololink::DataChannel hololink_channel(channel_metadata); // Import the IMX274 sensor module and the IMX274 mode py::module_ imx274 = py::module_::import("hololink.sensors.imx274"); py::object Imx274Cam = imx274.attr("dual_imx274").attr("Imx274Cam"); // Now that we can communicate, create the camera controller py::object camera = Imx274Cam("hololink_channel"_a = hololink_channel, ...); // Set up our Holoscan pipeline auto application = holoscan::make_application<HoloscanApplication>(...) application->config(...) // Connect and initialize the sensor bridge device std::shared_ptr<hololink::Hololink> hololink = hololink_channel.hololink(); hololink->start(); // Establish a connection to the sensor bridge device hololink->reset(); // Drive the sensor bridge to a known state // Configure the camera for 4k at 60 frames per second camera.attr("setup_clock")(); camera.attr("configure")(Imx274_Mode(0)); // Run our Holoscan pipeline application->run(); // we don't usually return from this call. hololink->stop(); }

重要细节

  • Enumerator.find_channel 阻塞调用者,直到找到与给定条件匹配的枚举消息。如果未找到匹配的设备,此方法将超时(默认 20 秒)并引发异常。Holoscan 传感器桥枚举消息每秒发送一次。

  • Holoscan 传感器桥设备为每个数据平面控制器传输枚举消息,目前每个数据平面控制器直接对应于每个传感器桥以太网接口。如果设备上的两个接口都连接到主机,则主机将从同一传感器桥设备接收一对不同的枚举消息,每个数据端口一个。

  • 枚举消息发送到本地广播地址,路由器不允许将这些本地广播消息转发到其他网络。主机和传感器桥设备之间必须有本地连接才能枚举它。

  • Enumerator.find_channel 返回一个名称/值对字典,其中包含有关正在发现的数据端口的识别信息,包括 MAC ID、IP 地址、设备内所有可编程组件的版本、设备序列号以及此数据端口控制器在设备中的具体实例。虽然 IP 地址可能会更改,但 MAC ID、序列号和数据平面控制器实例是恒定的。主机不需要请求此字典中包含的任何数据;它全部由传感器桥设备广播。

  • DataChannel 是传感器桥设备上数据平面的本地控制器。它包含用于配置在该数据平面上传输的数据包的目标地址的 API——这由下面描述的接收器操作符使用。

  • 在此示例中,camera 对象提供了应用程序层可以访问的大多数 API。当应用程序配置摄像头时,摄像头对象知道如何与各种传感器桥控制器对象协同工作,以正确配置 DataChannel

  • 通常,单个 Hololink 传感器桥设备上有多个 DataChannel 实例,并且 Hololink 设备上的许多 API 将影响同一设备上的所有 DataChannel 对象。在此示例中,调用 hololink.reset 将重置此设备上的所有数据通道;在立体 IMX274 配置中,调用 camera.setup_clock 会设置两个摄像头之间共享的时钟。因此,应用程序必须谨慎调用 camera.setup_clock——在第一个摄像头运行时重置时钟(例如,在第二个图像传感器上)可能会导致未定义的状态。

在调用 application.run 时,Holoscan 调用应用程序的 compose 方法,其中包括此方法

复制
已复制!


class HoloscanApplication(holoscan.core.Application): def __init__(self, ..., camera, hololink_channel, ...): ... self._camera = camera self._hololink_channel = hololink_channel ... def compose(self): ... # Create the CSI to bayer converter. csi_to_bayer_operator = hololink_module.operators.CsiToBayerOp(...) # The call to camera.configure(...) earlier set our image dimensions # and bytes per pixel. This call asks the camera to configure the # converter accordingly. self._camera.configure_converter(csi_to_bayer_operator) # csi_to_bayer_operator now knows the image dimensions and bytes per pixel, # and can compute the overall size of the received image data. frame_size = csi_to_bayer_operator.get_csi_length() # Create a receiver object that fills out our frame buffer. The receiver # operator knows how to configure hololink_channel to send its data # to us and to provide an end-of-frame indication at the right time. receiver_operator = hololink_module.operators.RoceReceiverOp( hololink_channel, frame_size, ...) ... # Use add_flow to connect the operators together: ... # receiver_operator.compute() will be followed by csi_to_bayer_operator.compute() self.add_flow(receiver_operator, csi_to_bayer_operator, {("output", "input")}) ...

复制
已复制!


class HoloscanApplication : public holoscan::Application { public: explicit HoloscanApplication(..., py::object camera, hololink::DataChannel& hololink_channel, ...) : ... , camera_(camera) , hololink_channel_(hololink_channel) ... { } void compose() override { ... // Create the CSI to bayer converter. auto csi_to_bayer_operator = make_operator<hololink::operators::CsiToBayerOp>(...); // The call to camera.attr("configure")(...) earlier set our image dimensions // and bytes per pixel. This call asks the camera to configure the // converter accordingly. camera_.attr("configure_converter")(csi_to_bayer_operator); // csi_to_bayer_operator now knows the image dimensions and bytes per pixel, // and can compute the overall size of the received image data. const size_t frame_size = csi_to_bayer_operator->get_csi_length(); // Create a receiver object that fills out our frame buffer. The receiver // operator knows how to configure hololink_channel to send its data // to us and to provide an end-of-frame indication at the right time. auto receiver_operator = make_operator<hololink::operators::RoceReceiverOp>( holoscan::Arg("hololink_channel", &hololink_channel_), holoscan::Arg("frame_size", frame_size), ...); ... // Use add_flow to connect the operators together: ... // receiver_operator.compute() will be followed by csi_to_bayer_operator.compute() add_flow(receiver_operator, csi_to_bayer_operator, { { "output", "input" } }); ... } private: const py::object camera_; hololink::DataChannel& hololink_channel_; };

一些关键点

  • receiver_operator 不知道它正在处理视频数据。它只被告知要填充的内存区域和数据块的大小。当收到完整的数据块时,CPU 将收到通知,以便 pipeline 处理可以继续。

  • 给定预期的帧大小,接收器缓冲区将分配足够大的 GPU 内存来容纳接收到的数据以及额外的元数据;分配内存的方式符合硬件和后续操作符的要求。

  • csi_to_bayer_operator 知道 CSI-2 格式化图像数据的内存布局。我们调用 camera.configure_converter 允许摄像头传达图像尺寸和像素深度;有了这些知识,调用 csi_to_bayer_operator.get_csi_length 就可以返回管理这些图像所需的内存块大小。此内存大小不仅包括图像数据本身,还包括 CSI-2 元数据和 GPU 内存对齐要求。由于 CsiToBayerOp 是 GPU 加速功能,因此它可能具有摄像头传感器对象不知道的特殊内存要求。

  • receiver_operatorholoscan_channel 协调以配置传感器桥数据平面。配置自动处理使用我们的主机以太网和 IP 地址、目标内存地址、安全密钥和帧大小信息设置传感器桥设备。

  • 传感器桥设备在 holoscan_channel 对象配置后,将开始将所有接收到的传感器数据转发到配置的接收器。我们尚未指示摄像头开始流式传输数据,但在此时,我们已准备好接收它。

  • receiver_operator 跟踪 device 参数,在此应用程序中,该参数是我们的摄像头。当调用 receiver_operator.start 时,它将调用 device.start,,在我们的 IMX274 实现中,这将指示摄像头开始流式传输数据。

在此示例中,receiver_operatorRoceReceiverOp 实例,它利用 ConnectX 固件中存在的 RDMA 加速功能。使用 RoceReceiverOp,CPU 仅在接收到帧的最后一个数据包时才看到中断——之前发送的所有帧数据都在后台写入 GPU 内存。在没有 ConnectX 设备的系统中,LinuxReceiverOperator 提供相同的功能,但使用主机 CPU 和 Linux 内核来接收入口 UDP 请求;并且 CPU 将有效负载数据写入 GPU 内存。这提供了与 RoceReceiverOp 相同的功能,但性能要低得多。

examples/tao_peoplenet.py 中包含一个演示应用程序,其中推理用于生成视频叠加层。Tao PeopleNet 用于确定实时视频流中人员、包和面部的位置。此示例程序在叠加层上绘制边界框,说明在视频帧中检测到这些对象的位置。

Pipeline 结构

%%{init: {"theme": "base", "themeVariables": { }} }%% graph r[RoceReceiverOp] --> c[CsiToBayerOp] c --> i[ImageProcessorOp] i --> d[BayerDemosaicOp] d --> s[ImageShiftToUint8Operator] s --> p[FormatConverterOp] p --> fi[FormatInferenceInputOp] fi --> in[InferenceOp] in --> pf[PostprocessorOp] s -- live video --> v[HolovizOp] pf -- overlay --> v

图 2 带有推理的 IMX274 播放器

向视频 pipeline 添加推理很容易:只需添加适当的操作符和数据流即可。在我们的例子中,我们使用内置于 HolovizOp 的视频混合器来显示由推理生成的叠加层。RoceReceiverOp 被指定为始终提供最近接收到的视频帧,因此如果 pipeline 花费超过一个帧时间才能完成,则循环的下一次迭代将始终处理最近接收到的视频帧。

人体姿势估计应用程序从实时视频获取输入,使用 YOLOv8 姿势模型执行推理,然后显示叠加在原始视频上的关键点。关键点是

[鼻子, 左眼, 右眼, 左耳, 右耳, 左肩, 右肩, 左肘, 右肘, 左腕, 右腕, 左髋, 右髋, 左膝, 右膝, 左踝, 右踝]

此应用程序的 pipeline 与人体检测应用程序相同

%%{init: {"theme": "base", "themeVariables": { }} }%% graph r[RoceReceiverOp] --> c[CsiToBayerOp] c --> i[ImageProcessorOp] i --> d[BayerDemosaicOp] d --> s[ImageShiftToUint8Operator] s --> p[FormatConverterOp] p --> fi[FormatInferenceInputOp] fi --> in[InferenceOp] in --> pf[PostprocessorOp] s -- live video --> v[HolovizOp] pf -- overlay --> v

图 3 人体姿势估计

不同之处在于 InferenceOp 使用 YOLOv8 姿势模型,并且后处理器操作符具有特定于 YOLOv8 模型的后处理逻辑。具体来说,它获取 Inference 的输出,并滤除得分较低的检测结果,并在将输出发送到 HolovizOp 之前应用非极大值抑制 (nms)。

可以实例化多个接收器操作符以支持来自多个摄像头的数据馈送。在 examples/stereo_imx274_player.py 中,呈现了相同的实时视频馈送 pipeline,不同之处在于它被实例化了两次,IMX274 立体摄像头板上的每个摄像头一次。在这种情况下,Holoscan 在每个 pipeline 之间循环,在显示器上提供两个单独的窗口(每个可视化器一个)。每个 receiver_operator 实例都是独立的并且同时运行。

对于只有单个网络连接的系统,Holoscan 传感器桥可以配置为通过同一网络连接传输两个摄像头的数据。HSB 上的 10Gbps 网络端口没有足够的带宽来支持两个 4K 60FPS 视频流,因此支持仅限于 1080p 模式下的摄像头。有关如何配置 HSB 以这种方式工作的示例,请参阅 examples/single_network_stereo_imx274_player.py。与之前一样,即使使用相同的网络接口,每个 receiver_operator 都是独立的。

此应用程序演示了如何使用 hololink GPIO 接口,可以在 hololink/examples 文件夹下找到。

hololink GPIO 接口支持 16 个 GPIO,编号为 0…15。这些 GPIO 可以设置为输入输出,并具有 2 个逻辑值

  • 高电平 - 可以在 GPIO 引脚上测量到 3.3V 电压

  • 低电平 - 可以在 GPIO 引脚上测量到 0V 电压

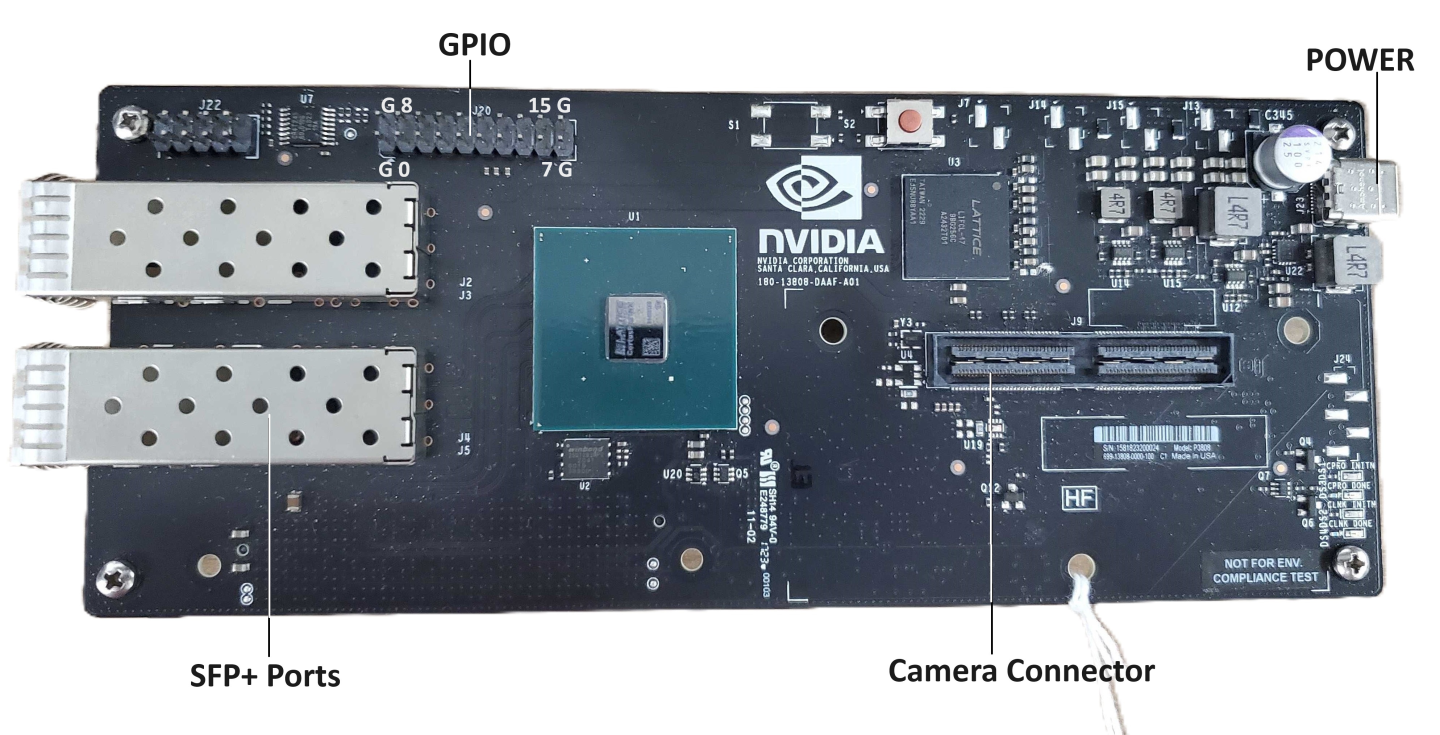

下图映射了 hololink 板上的 GPIO 和接地引脚


可以从图像中观察到

  • 连接器角落的 4 个引脚是接地引脚(在上面的图像中标记为“G”)

  • 下部两个接地引脚之间的引脚组是 GPIO 引脚,编号为 0 到 7

  • 上部两个接地引脚之间的引脚组是 GPIO 引脚,编号为 8 到 15

GPIO 示例应用程序流程

GPIO 示例是一个简单的应用程序,由 2 个操作符组成,如下面的图所示

%%{init: {"theme": "base", "themeVariables": { }} }%% graph w[GpioSetOp] --> r[GpioReadOp]

图 4 GPIO 示例流程

  • GPIO 设置操作符 - 此操作符遍历 16 个 GPIO 引脚,按照每 5 种不同引脚配置定义的值和方向逐个设置它们

  1. ALL_OUT_L- 所有引脚输出低电平

  2. ALL_OUT_H- 所有引脚输出高电平

  3. ALL_IN - 所有引脚输入

  4. ODD_OUT_H- 奇数引脚输出高电平,偶数引脚输入

  5. EVEN_OUT_H - 偶数引脚输出高电平,奇数引脚输入

此操作符的每个周期都将一个引脚配置为方向和值,并将最后更改的引脚编号和当前运行配置发送到 GPIO 读取操作符。
一旦按照当前运行配置设置了所有 16 个引脚,操作符将在下一个周期移动到下一个配置。

  • GPIO 读取操作符 - 此操作符读取并显示最后配置的引脚的当前值。它延迟 10 秒,以允许用户使用外部测量设备(如万用表或示波器)验证引脚电平和方向。

GPIO 软件接口

GPIO 接口是在 hololink 模块中定义的类。它导出以下 GPIO 接口

  1. get_gpio() - 从 hololink 模块获取 GPIO 接口实例

  2. set_direction( pin, direction ) - 将引脚方向设置为输入或输出

  3. get_direction( pin ) - 获取为引脚设置的方向

  4. set_value( pin, value ) - 对于设置为输出方向的引脚,将引脚的值设置为高电平或低电平。

  5. get_value( pin ) - 对于设置为输入方向的引脚,读取引脚的值(高电平或低电平)。

  • 引脚编号 - 范围在 0 到 15 之间。

  • 引脚方向 - 枚举值:IN-1,OUT-0

  • 引脚值 - 枚举值:HIGH-1,LOW-0

Jetson 板载有内置的 ISP(图像信号处理)单元,用于处理拜耳图像并输出标准色彩空间的图像。ISP 在 Jetson Orin AGX 和 Orin IGX 的 iGPU 配置中运行。

examples/linux_hwisp_player.py 中提供的示例 ISP 应用程序配置了以下 pipeline。当 pipeline 的循环完成时,执行会在顶部重新开始,在那里获取和处理新数据。

%%{init: {"theme": "base", "themeVariables": { }} }%% graph r[LinuxReceiverOperator] --> c[CsiToBayerOp] c --> i[ArgusIspOp] i --> v[HolovizOp]

图 5 Linux ISP 播放器

ArgusIspOp 允许用户通过 Argus API 访问 ISP。此操作符接收每个像素 uint16(MSB 对齐)的拜耳未压缩图像,并输出 RGB888 图像。它作为带有 Python 绑定的 C++ 操作符提供。

可以使用应用程序级别的以下必需参数配置 ArgusIspOp。以下是现有基于 Python 的示例的片段。

复制
已复制!


argus_isp = hololink_module.operators.ArgusIspOp( self, name="argus_isp", bayer_format=bayer_format.value, # RGGB or other Bayer format exposure_time_ms=16.67, # Exposure time in milliseconds. 60fps is 16.67ms analog_gain=10.0, # Minimum Analog Gain pixel_bit_depth=10, # Effective bit depth of input per pixel pool=isp_pool, )

ArgusIspOp 的输入是每个像素未压缩为 uint16 的拜耳图像。uint16 中的值应 MSB 对齐。例如,如果摄像头传感器产生 Raw10,则 10 位应在 16 位中 MSB 对齐。目前 ArgusIspOp 支持的输出是 Rec 709 标准色彩空间和伽玛校正的 RGB888。

在 Jetson Orin AGX 上,对于 1920x1080 分辨率、60 fps 的上述 pipeline 的端到端显示延迟为 37 毫秒。

有关 ISP 功能和用法的更多问题,请联系 NVIDIA。
