链路聚合 - NVIDIA 文档

网络 bonding 允许将两个或多个网络接口组合成一个单一接口。它可以提高网络吞吐量、带宽，并在其中一个接口发生故障时提供冗余。

NVIDIA ® BlueField ® 网络平台（DPU 或 SuperNIC）可以选择在 Arm 端配置网络 bonding，这对主机是透明的。在这种配置下，主机只会看到一个单一的 PF。

注意

当 BlueField 设置为两个端口的嵌入式功能所有权模式时，支持此功能。

注意

在配置 LAG 时（从“LAG 配置”部分下的步骤 2 开始），流量无法通过物理端口。

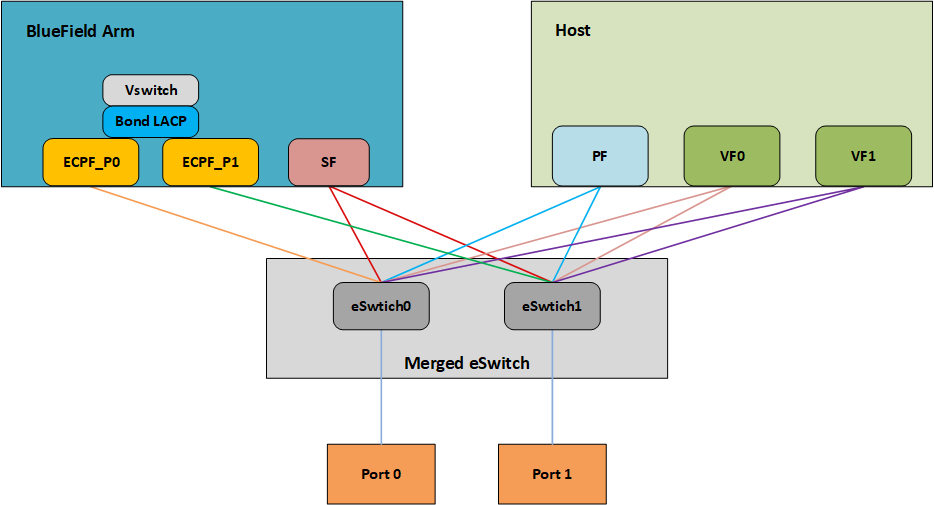

下图描述了此配置


LAG 模式

BlueField 上支持两种 LAG 模式

队列亲和性模式
哈希模式

队列亲和性模式

在此模式下，数据包根据 QPs 分配。

要启用此模式，请运行

复制
已复制！


            $ mlxconfig -d /dev/mst/<device-name> s LAG_RESOURCE_ALLOCATION=0

设备名称示例：mt41686_pciconf0。

从 /etc/mellanox/mlnx-bf.conf 中添加/编辑以下字段，如下所示
复制

已复制！
```

            LAG_HASH_MODE="no"

```
执行BlueField 系统重启，使 mlxconfig 设置生效。

哈希模式

在此模式下，数据包根据数据包头上的哈希值分配到端口。

注意

对于此模式，前提条件步骤 3 和 4 不是必需的。

要启用此模式，请运行

复制
已复制！


            $ mlxconfig -d /dev/mst/<device-name> s LAG_RESOURCE_ALLOCATION=1

设备名称示例：mt41686_pciconf0。

从 /etc/mellanox/mlnx-bf.conf 中添加/编辑以下字段，如下所示
复制

已复制！
```

            LAG_HASH_MODE="yes"

```
执行BlueField 系统重启，使 mlxconfig 设置生效。

前提条件

设置要使用的LAG 模式。
（可选）在主机上隐藏第二个 PF。运行
复制

已复制！
```

            $ mlxconfig -d /dev/mst/<device-name> s HIDE_PORT2_PF=True NUM_OF_PF=1

```
设备名称示例：mt41686_pciconf0。

注意

执行BlueField 系统重启，使 mlxconfig 设置生效。
删除 Arm 端上任何已安装的可扩展功能 (SF)。

停止主机端的驱动程序。运行

复制
已复制！


            $ systemctl stop openibd

Arm 端的上行链路接口（p0 和 p1）必须与任何 OVS 网桥断开连接。

LAG 配置

创建 bond 接口。运行

复制
已复制！


            $ ip link add bond0 type bond
$ ip link set bond0 down
$ ip link set bond0 type bond miimon 100 mode 4 xmit_hash_policy layer3+4

注意

在配置 LAG 时（从下一步开始），流量无法通过物理端口。

将上行链路表示器都从属于 bond 接口。运行

复制
已复制！


            $ ip link set p0 down
$ ip link set p1 down
$ ip link set p0 master bond0
$ ip link set p1 master bond0

启动接口。运行

复制
已复制！


            $ ip link set p0 up
$ ip link set p1 up
$ ip link set bond0 up

以下是 Ubuntu 中 LAG 配置的示例

复制
已复制！


            # cat  /etc/netplan/70-bf-lag.yaml

network:
  renderer: networkd
  bonds:
    bond0:
      optional: true
      dhcp4: no
      interfaces: [p0, p1]
      parameters:
        mode: 802.3ad
        mii-monitor-interval: 100
  ethernets:
    p0:
      dhcp4: no
      optional: true
    p1:
      dhcp4: no
      optional: true
  version: 2

因此，只有 BlueField 的第一个 PF 可供主机端用于网络和 SR-IOV。

警告

当处于共享 RQ 模式（默认启用）时，上行链路接口（p0 和 p1）必须始终保持启用状态。禁用它们将破坏 LAG 支持和同一主机上的 VF 到 VF 通信。

对于 OVS 配置，bond 接口是需要添加到 OVS 网桥的接口（不应添加接口 p0 和 p1）。LAG 的第一个端口（pf0hpf）的 PF 表示器必须添加到 OVS 网桥。第二个端口（pf1hpf）的 PF 表示器仍然可见，但不应添加到 OVS 网桥。请考虑以下示例

复制
已复制！


            ovs-vsctl add-br bf-lag
ovs-vsctl add-port bf-lag bond0
ovs-vsctl add-port bf-lag pf0hpf

警告

当主机驱动程序已加载时，尝试在队列亲和性模式下更改 bonding 配置（包括启动/关闭从属接口）将导致 FW 综合征和操作失败。确保在更改 BlueField bonding 配置之前卸载主机驱动程序，以避免这种情况。

注意

当执行驱动程序重新加载（openibd restart）或重启时，需要移除 bond 配置，并在驱动程序完全启动后重新应用配置。请参阅“移除 LAG 配置”的步骤 1-4。

移除 LAG 配置

如果配置了队列亲和性模式 LAG（即，LAG_RESOURCE_ALLOCATION=0）
1. 删除 Arm 端上任何已安装的可扩展功能 (SF)。
2. 停止主机端的驱动程序 (openibd)。运行
  复制

  已复制！
```

            systemctl stop openibd

```
删除 Arm 端的 LAG OVS 网桥。运行
复制

已复制！
```

            ovs-vsctl del-br bf-lag

```
这允许稍后恢复非 LAG 网络的 OVS 配置。

停止 OVS 服务。运行

复制
已复制！


            systemctl stop openvswitch-switch.service

运行

复制
已复制！


            ip link set bond0 down
modprobe -rv bonding

因此，BlueField 的两个网络接口都将可供主机端用于网络和 SR-IOV。

为了使主机能够使用 BlueField 的端口，请确保在 Arm 端的 OVS 网桥中附加 ECPF 和主机表示器。有关如何执行此操作的说明，请参阅“BlueField 上的虚拟交换机”。

在 Arm 端，从 HIDE_PORT2_PF 恢复。运行

复制
已复制！


            mlxconfig -d /dev/mst/<device-name> s HIDE_PORT2_PF=False NUM_OF_PF=2

在 BlueField 的固件中恢复默认 LAG 设置。运行

复制
已复制！


            mlxconfig -d /dev/mst/<device-name> s LAG_RESOURCE_ALLOCATION=DEVICE_DEFAULT

从 Arm 端的 /etc/mellanox/mlnx-bf.conf 中删除以下行

复制
已复制！


            LAG_HASH_MODE=...

执行BlueField 系统重启，使 mlxconfig 设置生效。

多主机上的 LAG

BlueField 多主机仅支持 LAG 哈希模式。

LAG 多主机前提条件

启用 LAG 哈希模式。

在主机上隐藏第二个 PF。运行

复制
已复制！


            $ mlxconfig -d /dev/mst/<device-name> s HIDE_PORT2_PF=True NUM_OF_PF=1

确保 NVME 仿真已禁用

复制
已复制！


            $ mlxconfig -d /dev/mst/<device-name> s NVME_EMULATION_ENABLE=0

设备名称示例：mt41686_pciconf0。

Arm 端的上行链路接口（p0 和 p4），代表 port0 和 port1，必须与任何 OVS 网桥断开连接。因此，只有 BlueField 的第一个 PF 可供主机端用于网络和 SR-IOV。

多主机上的 LAG 配置

创建 bond 接口。运行

复制
已复制！


            $ ip link add bond0 type bond
$ ip link set bond0 down
$ ip link set bond0 type bond miimon 100 mode 4 xmit_hash_policy layer3+4

将上行链路表示器都从属于 bond 接口。运行

复制
已复制！


            $ ip link set p0 down
$ ip link set p4 down
$ ip link set p0 master bond0
$ ip link set p4 master bond0

启动接口。运行

复制
已复制！


            $ ip link set p0 up
$ ip link set p4 up
$ ip link set bond0 up

对于 OVS 配置，bond 接口是必须添加到 OVS 网桥的接口（不应添加接口 p0 和 p4）。PF 表示器 pf0hpf 必须与 bond 接口一起添加到 OVS 网桥。其余的上行链路表示器必须与它们的 PF 表示器一起添加到另一个 OVS 网桥。请考虑以下示例
复制

已复制！
```

            ovs-vsctl add-br br-lag
ovs-vsctl add-port br-lag bond0
ovs-vsctl add-port br-lag pf0hpf
ovs-vsctl add-br br1
ovs-vsctl add-port br1 p1
ovs-vsctl add-port br1 pf1hpf
ovs-vsctl add-br br2
ovs-vsctl add-port br2 p2
ovs-vsctl add-port br2 pf2hpf
ovs-vsctl add-br br3
ovs-vsctl add-port br3 p3
ovs-vsctl add-port br3 pf3hpf

```
注意

当执行驱动程序重新加载（openibd restart）或重启时，您必须从 NetworkManager 移除 bond 配置，并在驱动程序完全启动后重新应用配置。

移除多主机上的 LAG 配置

请参阅“移除 LAG 配置”部分。
