DOCA DPA 全互联应用指南

本指南介绍了在使用 NVIDIA® BlueField®-3 DPU 中的 DPA 加速时，全互联集体操作的示例。

简介

此参考应用程序展示了如何在数据路径加速器 (DPA) 上加速消息传递接口 (MPI) 全互联集体操作。在 MPI 集体操作中，同一作业中的所有进程都调用集体例程。

给定一个 n 个秩的通信器，应用程序执行一个集体操作，其中所有进程从所有进程发送和接收相同数量的数据（因此称为全互联）。

本文档描述了如何使用 DOCA DPA API 运行全互联示例。

系统设计

全互联是一种 MPI 方法。MPI 是一种标准化的、可移植的消息传递标准，旨在在并行计算架构上运行。MPI 程序是多个进程并行运行的程序。

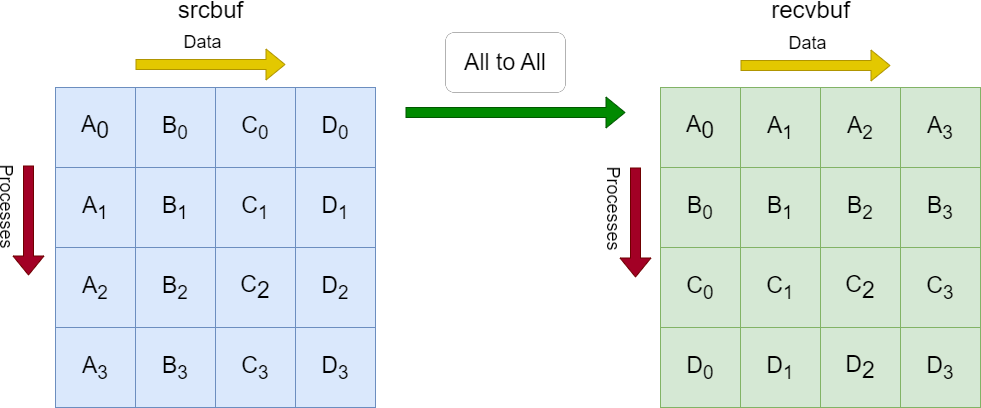

图中的每个进程将其本地 sendbuf 分成 n 个块（本例中为 4 个），每个块包含 sendcount 个元素（本例中为 4 个）。进程 i 将其本地 sendbuf 的第 k 个块发送到进程 k，后者将数据放置在其本地 recvbuf 的第 i 个块中。

使用 DOCA DPA 实现全互联方法将元素从 srcbuf 复制到 recvbufs 的操作卸载到 DPA，使 CPU 可以自由执行其他计算。

应用架构

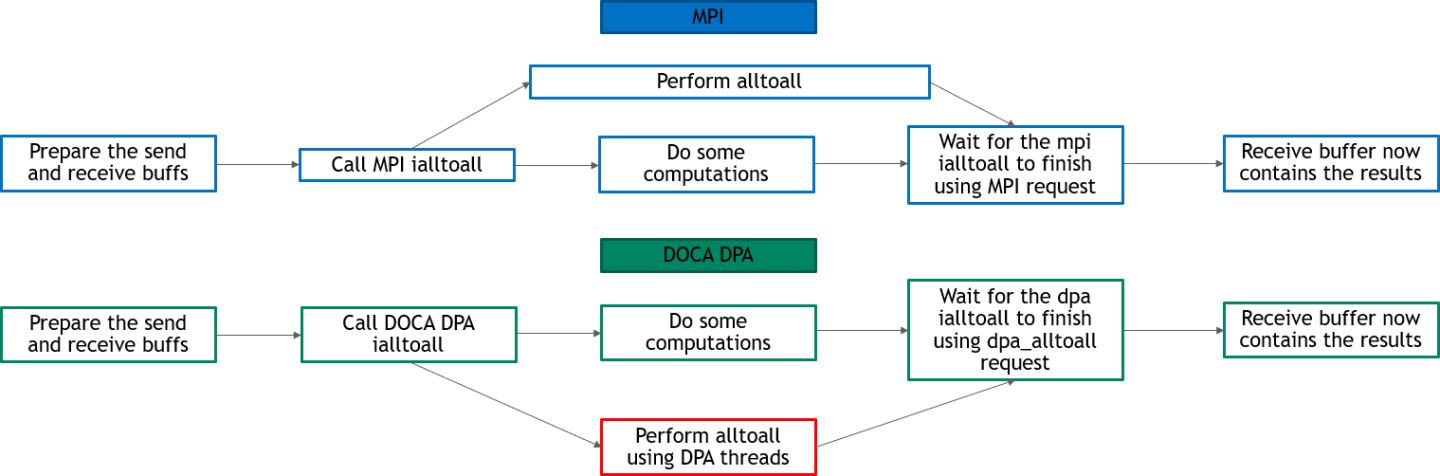

下图描述了基于主机的全互联和 DPA 全互联之间的差异。


  • 在 DPA 全互联中，DPA 线程执行全互联，而 CPU 可以自由执行其他计算

  • 在基于主机的全互联中，CPU 仍然必须在某个时候执行全互联，并且不能完全自由地进行其他计算

DOCA 库

此应用程序利用以下 DOCA 库

有关更多信息，请参阅其编程指南。

依赖项

  • 需要 NVIDIA BlueField-3 平台

  • 该应用程序可以在目标 BlueField 或主机上运行。

  • Open MPI 版本 4.1.5rc2 或更高版本（包含在 DOCA 的安装中）。

编译应用程序

信息

有关如何安装 BlueField 相关软件的详细信息，请参阅 DOCA Linux 安装指南。

DOCA 参考应用程序的安装包含应用程序的源代码以及匹配的编译说明。这允许“按原样”编译应用程序，并提供修改源代码，然后编译应用程序新版本的能力。

提示

有关应用程序以及开发和编译提示的更多信息，请参阅 DOCA 参考应用程序 页面。

应用程序的源代码可以在应用程序的目录下找到：/opt/mellanox/doca/applications/dpa_all_to_all/。

编译所有应用程序

所有 DOCA 应用程序都在单个 meson 项目下定义。因此，默认情况下，编译包括所有应用程序。

MPI 用于此应用程序的编译。确保 MPI 已安装在您的设置中（openmpi 作为 DOCA 安装的一部分提供，作为 doca-all 和 doca-ofed 元包的一部分）。

注意

编译应用程序需要更新 LD_LIBRARY_PATH 和 PATH 环境变量以包含 MPI。例如，如果 openmpi 安装在 /usr/mpi/gcc/openmpi-4.1.7rc1 下，则更新环境变量应如下所示

复制
已复制！



export PATH=/usr/mpi/gcc/openmpi-4.1.7rc1/bin:${PATH}
export LD_LIBRARY_PATH=/usr/mpi/gcc/openmpi-4.1.7rc1/lib:${LD_LIBRARY_PATH}

要一起构建所有应用程序，请运行

复制
已复制！



cd /opt/mellanox/doca/applications/
meson /tmp/build
ninja -C /tmp/build

信息

doca_dpa_all_to_all 在 /tmp/build/dpa_all_to_all/ 下创建。


仅编译 DPA 全互联应用程序

要直接仅构建全互联应用程序

复制
已复制！



cd /opt/mellanox/doca/applications/
meson /tmp/build -Denable_all_applications=false -Denable_dpa_all_to_all=true
ninja -C /tmp/build

信息

doca_dpa_all_to_all 在 /tmp/build/dpa_all_to_all/ 下创建。

或者，可以在 meson_options.txt 文件中设置所需的标志，而不是在编译命令行中提供它们

  1. 编辑 /opt/mellanox/doca/applications/meson_options.txt 中的以下标志

    • 将 enable_all_applications 设置为 false

    • 将 enable_dpa_all_to_all 设置为 true

  2. 运行以下编译命令

    复制
    已复制！



    cd /opt/mellanox/doca/applications/
meson /tmp/build
ninja -C /tmp/build

    信息

    doca_dpa_all_to_all 在 /tmp/build/dpa_all_to_all/ 下创建。

故障排除

有关应用程序编译中遇到的任何问题，请参阅 DOCA 故障排除。

运行应用程序

先决条件

MPI 用于运行此应用程序。确保 MPI 已安装在您的设置中（openmpi 作为 DOCA 主机安装的一部分提供，作为 doca-all 和 doca-ofed 元包的一部分）。

注意

运行应用程序需要更新 LD_LIBRARY_PATH 和 PATH 环境变量以包含 MPI。例如，如果 openmpi 安装在 /usr/mpi/gcc/openmpi-4.1.7rc1 下，则更新环境变量应如下所示

复制
已复制！



export PATH=/usr/mpi/gcc/openmpi-4.1.7rc1/bin:${PATH}
export LD_LIBRARY_PATH=/usr/mpi/gcc/openmpi-4.1.7rc1/lib:${LD_LIBRARY_PATH}


应用程序执行

DPA 全互联应用程序以源代码形式提供。因此，在执行应用程序之前需要进行编译。

  1. 应用程序使用说明

    复制
    已复制！



    Usage: doca_dpa_all_to_all [DOCA Flags] [Program Flags]

DOCA Flags:
  -h, --help                 						Print a help synopsis
  -v, --version              						Print program version information
  -l, --log-level                    			   	Set the (numeric) log level for the program <10=DISABLE, 20=CRITICAL, 30=ERROR, 40=WARNING, 50=INFO, 60=DEBUG, 70=TRACE>
  --sdk-log-level                			     	Set the SDK (numeric) log level for the program <10=DISABLE, 20=CRITICAL, 30=ERROR, 40=WARNING, 50=INFO, 60=DEBUG, 70=TRACE>
  -j, --json <path>                 			    Parse all command flags from an input json file

Program Flags:
  -m, --msgsize <Message size>          			The message size - the size of the sendbuf and recvbuf (in bytes). Must be in multiplies of integer size. Default is size of one integer times the number of processes.
  -pf_devs, --pf-devices <PF device name> 			PF devices names that supports DPA, separated by comma without spaces (max of two devices). If not provided then a random device will be chosen.
  -rdma_devs, --rdma-devices <RDMA device names> 	Device names that supports RDMA, separated by comma without spaces (max of two devices). If not provided then a random device will be chosen.

    信息

    此用法打印输出可以使用 -h（或 --help）选项打印到命令行

    复制
    已复制！



    ./doca_dpa_all_to_all -h

    注意

    仅当从目标 BlueField 运行应用程序时，rdma_devs 标志才可用。

    信息

    有关更多信息，请参阅“命令行标志”部分。

  2. 在主机上运行应用程序的 CLI 示例

    注意

    这是一个 MPI 程序，因此使用 mpirun 运行应用程序（使用 -np 标志指定要运行的进程数）。

    • 以下命令使用 8 个进程和默认消息大小（进程数，即 8，乘以 1 个整数的大小）以及随机 InfiniBand 设备运行 DPA 全互联应用程序

      复制
      已复制！



      mpirun -np 8 ./doca_dpa_all_to_all

    • 以下命令使用 8 个进程、128 字节的消息大小以及 mlx5_0 和 mlx5_1 作为 InfiniBand 设备运行 DPA 全互联应用程序

      复制
      已复制！



      mpirun-np 8 ./doca_dpa_all_to_all -m 128 -d "mlx5_0,mlx5_1"

      注意

      该应用程序最多支持 16 个进程运行。如果您尝试使用更多进程运行，则会打印错误并且应用程序退出。

  3. 该应用程序还支持基于 JSON 的部署模式，其中所有命令行参数都通过 JSON 文件提供

    复制
    已复制！



    ./doca_dpa_all_to_all --json [json_file]

    例如

    复制
    已复制！



    ./doca_dpa_all_to_all --json ./dpa_all_to_all_params.json

    注意

    在执行之前，请确保使用的 JSON 文件包含正确的配置参数，尤其是 InfiniBand 设备标识符。

命令行标志

标志类型

短标志

长标志/JSON 键

描述

JSON 内容

通用标志

h

help

打印帮助概要

N/A

v

version

打印程序版本信息

N/A

l

log-level

设置应用程序的日志级别

  • DISABLE=10

  • CRITICAL=20

  • ERROR=30

  • WARNING=40

  • INFO=50

  • DEBUG=60

  • TRACE=70（需要使用 TRACE 日志级别支持进行编译）
复制
已复制！



"log-level": 60

N/A

sdk-log-level

设置程序的日志级别

  • DISABLE=10

  • CRITICAL=20

  • ERROR=30

  • WARNING=40

  • INFO=50

  • DEBUG=60

  • TRACE=70
复制
已复制！



"sdk-log-level": 40

j

json

从输入 json 文件解析所有命令标志

N/A

程序标志

m

msgsize

消息大小。sendbuf 和 recvbuf 的大小（以字节为单位）。必须是整数的倍数。默认值是 1 个整数的大小乘以进程数。
复制
已复制！



"msgsize": -1
注意

值 -1 是一个占位符，用于使用默认大小，该默认大小仅在运行时才知道（因为它取决于进程数）。

pf_devs

pf-devices

支持 DPA 的 InfiniBand 设备名称，用逗号分隔，不带空格（最多两个设备）。如果 NOT_SET，则选择随机 InfiniBand 设备。
复制
已复制！



"pf-devices": "NOT_SET"
信息

有关支持的标志和执行模式的更多信息，请参阅 DOCA 参数解析器。


故障排除

有关 DOCA 应用程序的安装或执行中遇到的任何问题，请参阅 DOCA 故障排除。

应用程序代码流程

  1. 初始化 MPI。

    复制
    已复制！



    MPI_Init(&argc, &argv);

  2. 解析应用程序参数。

    1. 初始化参数解析器资源并注册 DOCA 常规参数。

      复制
      已复制！



      doca_argp_init();

    2. 注册应用程序的参数。

      复制
      已复制！



      register_all_to_all_params();

    3. 解析参数。

      复制
      已复制！



      doca_argp_start();

      1. msgsize 参数是 sendbuf 和 recvbuf 的大小（以字节为单位）。它必须是整数的倍数，并且至少是进程数乘以整数大小。

      2. pf_devices_param 参数是要使用的 InfiniBand 设备的名称（必须支持 DPA）。它可以包含最多两个设备名称。

    4. 仅让第一个进程（秩 0）解析参数，然后将其广播到其余进程。

  3. 检查并准备 all_to_all 调用所需的资源

    1. 检查进程数（最大值为 16）。

    2. 检查 msgsize。它必须是整数大小的倍数，并且至少是进程数乘以整数大小。

    3. 根据 msgsize 分配 sendbuf 和 recvbuf。

  4. 准备使用 DOCA DPA 执行全互联方法所需的资源

    警告

    该应用程序在没有额外安全层的情况下使用 MPI。如本步骤中所述，导出的数据（用于同步事件、RDMA 和 MMAP）应在生产部署中通过安全通道传递。

    1. 初始化 DOCA DPA 上下文

      1. 打开 DOCA DPA 设备（支持 DPA 的 DOCA 设备）。

        复制
        已复制！



        open_dpa_devices();

      2. 使用打开的设备初始化 DOCA DPA 上下文。

        复制
        已复制！



        extern struct doca_dpa_app *dpa_all2all_app;

doca_dpa_create(pf_doca_device, &pf_doca_dpa);

doca_dpa_set_app(pf_doca_dpa, dpa_all2all_app);

doca_dpa_start(pf_doca_dpa);

      3. 从目标 BlueField 运行时：使用打开的 RDMA 设备初始化扩展 DOCA DPA 上下文。

        复制
        已复制！



        #ifdef DOCA_ARCH_DPU
	doca_dpa_device_extend(pf_doca_dpa, rdma_doca_device, &rdma_doca_dpa);
#else
	*rdma_doca_device = *pf_doca_device;
#endif

    2. 为全互联初始化所需的 DOCA 同步事件

      1. 内核启动的一个完成事件，其中订阅者是 CPU，发布者是 DPA。

      2. 内核事件，由远程对等方发布并由 DPA 订阅，数量与进程数相同。

        复制
        已复制！



        create_dpa_a2a_events() {
	// initialize completion event
	doca_sync_event_create(&comp_event);

	doca_sync_event_add_publisher_location_dpa(comp_event);

	doca_sync_event_add_subscriber_location_cpu(comp_event);

	doca_sync_event_start(comp_event);
	// initialize kernels events
	for (i = 0; i < resources->num_ranks; i++) {
 		doca_sync_event_create(&(kernel_events[i]));

		doca_sync_event_add_publisher_location_remote_net(kernel_events[i]);

		doca_sync_event_add_subscriber_location_dpa(kernel_events[i]);

		doca_sync_event_start(kernel_events[i]);
	}
}

    3. 准备 DOCA RDMA 并将其设置为在 DPA 上工作

      1. 创建 DOCA RDMA，数量与进程/秩相同。

        复制
        已复制！



        for (i = 0; i < resources->num_ranks; i++) {
 	doca_rdma_create(&rdma);

	rdma_as_doca_ctx = doca_rdma_as_ctx(rdma);

	doca_rdma_set_permissions(rdma);

	doca_rdma_set_grh_enabled(rdma);

	doca_ctx_set_datapath_on_dpa(rdma_as_doca_ctx, rdma_doca_dpa);

	doca_ctx_start(rdma_as_doca_ctx);
}

      2. 将本地 DOCA RDMA 连接到远程 DOCA RDMA。

        复制
        已复制！



        connect_dpa_a2a_rdmas();

      3. 获取本地 DOCA RDMA 的 DPA 句柄（以便 DPA 内核可以使用它们）并将其复制到 DPA 堆内存。

        复制
        已复制！



        for (int i = 0; i < resources->num_ranks; i++) {
	doca_rdma_get_dpa_handle(rdmas[i], &(rdma_handles[i]));
}

doca_dpa_mem_alloc(&dev_ptr_rdma_handles);

doca_dpa_h2d_memcpy(dev_ptr_rdma_handles, rdma_handles);

    4. 准备使用 DOCA Mmap 执行全互联方法所需的内存。这包括为 sendbuf 和 recvbuf 创建 DPA 内存句柄，获取其他进程的 recvbufs 句柄，以及将这些内存句柄及其远程密钥和事件处理程序复制到 DPA 堆内存。

      复制
      已复制！



      prepare_dpa_a2a_memory();

  5. 使用 DOCA DPA 内核启动和所有必需参数启动 alltoall_kernel

    1. 每个 MPI 秩启动一个最多 MAX_NUM_THREADS 的内核。此示例将 MAX_NUM_THREADS 定义为 16。

    2. 使用 kernel_launch 启动 alltoall_kernel。

      复制
      已复制！



      doca_dpa_kernel_launch_update_set();

    3. 每个进程应执行 num_ranks 个 RDMA 写入操作，本地和远程缓冲区根据执行 RDMA 写入操作的进程的秩以及要写入的远程进程的秩计算。应用程序遍历远程进程的秩。i

      每个进程在此内核上运行 num_threads 个线程，因此 RDMA 写入操作的数量（即进程数）除以线程数。

      每个线程都应等待其本地事件，以确保远程进程已完成 RDMA 写入操作。

      复制
      已复制！



      for (i = thread_rank; i < num_ranks; i += num_threads) {
	doca_dpa_dev_rdma_post_write();
	doca_dpa_dev_rdma_signal_set();
}

for (i = thread_rank; i < num_ranks; i += num_threads) {
	doca_dpa_dev_sync_event_wait_gt();
}

      警告

      鉴于协议性质引起的敏感性，RDMA 操作应通过生产部署中的安全通道执行。

    4. 等待直到 alltoall_kernel 完成。

      复制
      已复制！



      doca_sync_event_wait_gt();

      注意

      在等待事件后添加 MPI 屏障，以确保所有进程都已完成执行 alltoall_kernel。

      复制
      已复制！



      MPI_Barrier();

      在 alltoall_kernel 完成后，所有进程的 recvbuf 都包含全互联方法的预期输出。

  6. 销毁 a2a_resources

    1. 释放所有 DOCA DPA 内存。

      复制
      已复制！



      doca_dpa_mem_free();

    2. 销毁所有 DOCA Mmap

      复制
      已复制！



      doca_mmap_destroy();

    3. 销毁所有 DOCA RDMA。

      复制
      已复制！



      doca_ctx_stop();
doca_rdma_destroy();

    4. 销毁所有 DOCA 同步事件。

      复制
      已复制！



      doca_sync_event_destroy();

    5. 销毁 DOCA DPA 上下文。

      复制
      已复制！



      doca_dpa_destroy();

    6. 关闭 DOCA 设备。

      复制
      已复制！



      doca_dev_close();

参考

  • /opt/mellanox/doca/applications/dpa_all_to_all/

  • /opt/mellanox/doca/applications/dpa_all_to_all/dpa_all_to_all_params.json
