DOCA BlueMan 服务指南 - NVIDIA Docs

本指南介绍如何在 NVIDIA® BlueField® DPU 之上使用 DOCA BlueMan 服务。

简介

DOCA BlueMan 在 DPU 中作为独立的 Web 仪表板运行，并将所有基本信息、运行状况和遥测计数器整合到单个界面中。

BlueMan 提供的所有信息均从 DOCA 遥测服务 (DTS) 收集，从 DTS 版本 1.11.1-doca1.5.1 开始。


要求

BlueField 镜像版本 3.9.3.1 或更高版本
DTS 和 DOCA 特权执行器 (DPE) 守护程序必须已启动并正在运行

验证 DTS 状态

BlueMan 提供的所有信息均从 DTS 收集。

验证 DTS Pod 的状态是否为 ready

复制
已复制！


            $ crictl pods --name doca-telemetry-service

验证 DTS 容器的状态是否为 running

复制
已复制！


            $ crictl ps --name doca-telemetry-service

验证 DPE 状态

DTS 为 BlueMan 收集的所有信息均来自 DPE 守护程序。

验证 DPE 守护程序是否为 active

复制
已复制！


            $ systemctl is-active dpe.service
active

如果守护程序处于非活动状态，请通过启动 dpe.service 激活它

复制
已复制！


            $ systemctl start dpe.service

服务部署

有关在 BlueField DPU 之上部署 DOCA 容器的信息，请参阅 NVIDIA DOCA 容器部署指南。

NGC 上的 DOCA 服务

BlueMan 在 NGC（NVIDIA 的容器目录）上可用。服务特定的配置步骤和部署说明可以在服务的容器页面下找到。

默认部署 – BlueField BSP

BlueMan 服务位于 /opt/mellanox/doca/services/blueman / 下。

以下是 BlueMan 目录下文件的列表

复制
已复制！


            doca_blueman_fe_service_<version>-doca<version>_arm64.tar
doca_blueman_conv_service_<version>-doca<version>_arm64.tar
doca_blueman_standalone.yaml
bring_up_doca_blueman_service.sh

启用 BlueMan 服务

使用脚本

运行 bring_up_doca_blueman_service.sh

复制
已复制！


            $ chmod +x /opt/mellanox/doca/services/blueman/bring_up_doca_blueman_service.sh
$ /opt/mellanox/doca/services/blueman/bring_up_doca_blueman_service.sh

手动步骤

将镜像导入到 crictl images

复制
已复制！


            $ cd /opt/mellanox/doca/services/blueman/
$ ctr --namespace k8s.io image import doca_blueman_fe_service_<version>-doca<version>_arm64.tar
$ ctr --namespace k8s.io image import doca_blueman_conv_service_<version>-doca<version>_arm64.tar

验证 DPE 守护程序是否处于活动状态

复制
已复制！


            $ systemctl is-active dpe.service
active

如果守护程序处于非活动状态，请通过启动 dpe.service 激活它

复制
已复制！


            $ systemctl start dpe.service

将 blueman_standalone.yaml 复制到 /etc/kubelet.d/

复制
已复制！


            $ cp doca_blueman_standalone.yaml /etc/kubelet.d/

验证部署成功

验证 DPE 守护程序是否处于活动状态

复制
已复制！


            $ systemctl is-active dpe.service

验证 DTS 容器的状态是否为 running

复制
已复制！


            $ crictl ps --name doca-telemetry-service

验证 BlueMan 服务容器的状态是否为 running

复制
已复制！


            $ crictl ps --name doca-blueman-fe
$ crictl ps --name doca-blueman-conv

配置

BlueMan 后端的配置位于 /opt/mellanox/doca/services/telemetry/config/blueman_config.ini 下。用户可以与 blueman_config.ini 文件交互，该文件包含“运行状况”页面中使用的“通过”、“警告”和“失败”类别的默认范围值。更改这些值将在 60 秒内反映在 BlueMan 网页中。

blueman_config.ini 示例

复制
已复制！


            ;Health Cpu usages Pass, warning, Failed
[Health:CPU_Usages:Pass]
range = 0,80
[Health:CPU_Usages:Warning]
range = 80,90
[Health:CPU_Usages:Failed]
range = 90,100

收集的数据

信息
- 常规信息 – 操作系统名称、内核、部件号、序列号、DOCA 版本、驱动程序、板 ID 等。
- 已安装软件包 – DPU 上所有已安装软件包的列表，包括其版本
- CPU 信息 – 供应商、内核、型号等。
- FW 信息 – 所有 mlxconfig 参数，包括默认/当前/下次启动数据
- DPU 操作模式

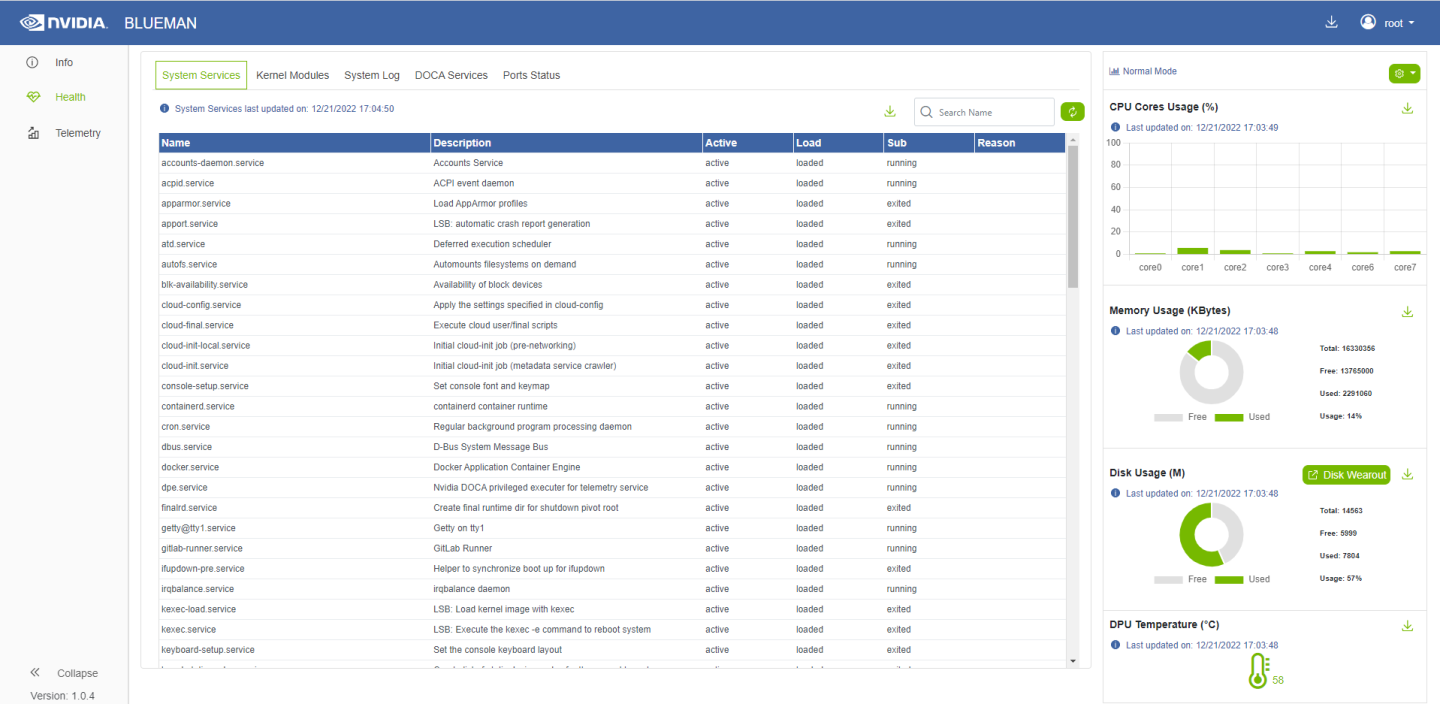

运行状况
- 系统服务
- 内核模块
- Dmesg
- DOCA 服务
- PF 和 OOB 的端口状态
- 每个内核上运行的内核使用率和进程
- 内存使用率
- 磁盘使用率
- 温度
遥测 – 来自 DTS 的所有遥测计数器，根据表格上显示的已启用提供程序
- 用户可以构建特定计数器的图表

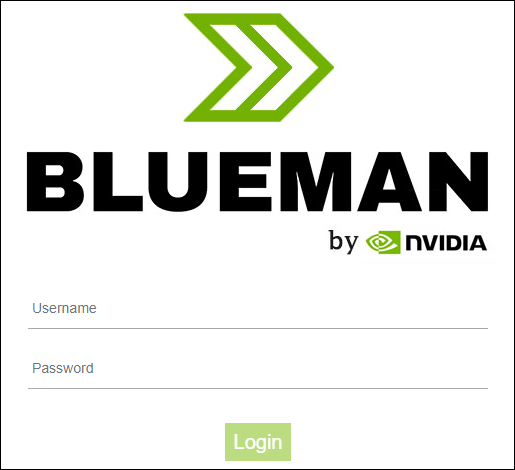

连接到 BlueMan Web 界面

要登录 BlueMan，请在与 DPU 位于同一网络的 Web 浏览器中输入 DPU 的 OOB 接口的 IP 地址 (http://<DPU_OOB_IP>)。

使用的登录凭据与用于 SSH 连接到 DPU 的凭据对相同。


故障排除

有关常规故障排除，请参阅 DOCA 故障排除。

有关容器相关的故障排除，请参阅 NVIDIA DOCA 容器部署指南中的“故障排除”部分。

以下是 DOCA BlueMan 的其他故障排除提示

登录页面中出现以下错误消息表示无法连接到 DPE 守护程序：“服务当前不可用。请检查服务器是否已启动并正在运行。”
1. 重启 DPE 守护程序
  复制

  已复制！
```

            $ systemctl restart dpe.service

```
2. 按照“验证 DTS 状态”部分中的说明验证 DTS 是否已启动并正在运行。
如果在登录页面中出现消息“无效凭据”，请验证用户名和密码是否与用于 SSH 连接到 DPU 的用户名和密码相同。
如果以上所有配置均按预期配置，但仍无法登录，建议检查是否存在阻止连接的任何防火墙规则。
对于其他问题，请检查 /var/log/syslog 和 /var/log/doca/telemetry/blueman_service.log 日志文件。
