HBN 服务部署

HBN 服务要求

信息

请参阅“HBN 服务发行说明”页面，了解有关 HBN 的特定硬件和软件要求的信息。

以下小节介绍了在部署 DOCA HBN 服务之前 BlueField 的特定先决条件。

启用 BlueField DPU 模式

HBN 要求 BlueField 在 DPU 模式或零信任操作模式下工作。有关配置 BlueField 操作模式的信息，请参见“BlueField 操作模式”。

启用 SFC

HBN 要求在运行 HBN 服务容器之前，在 BlueField 上激活 SFC 配置。SFC 允许将其他服务/容器链接到 HBN，并提供额外的数据操作功能。SFC 可以配置为 3 种模式

  1. 仅 HBN 模式 – 在此模式下，将创建一个 OVS 网桥，br-hbn。所有 HBN 特定的端口都将添加到此网桥。这是默认的操作模式。此模式通过在 bf.cfg 中设置 ENABLE_BR_HBN=yes 并将 ENABLE_BR_SFC 保留为默认值来配置。

  2. 双桥模式 – 在此模式下，将创建 2 个 OVS 网桥，br-hbn 和 bf-sfc。所有 HBN 特定的端口都将添加到 bf-sfc 网桥，并且所有这些端口都将修补到 br-hbn 网桥。bf-sfc 可用于添加各种自定义转向流，以将流量定向到网桥中的不同端口。在此模式下，ENABLE_BR_SFC 和 ENABLE_BR_HBN 都设置为 yes。BR_HBN_XXX 参数未设置，所有端口都在 BR_SFC_XXX 变量下。

  3. 混合模式 – 这类似于双桥模型，不同之处在于端口可以分配给任一网桥（即，br-hbn 中的一些端口和 bf-sfc 网桥中的一些端口）。在此模式下，端口位于 BR_SFC_XXX 和 BR_HBN_XXX 下。

    使用网桥 br-sfc 允许在 HBN 管道之前或之后定义特定于部署的规则。用户可以直接向 bf-sfc 网桥添加 OpenFlow 规则。如果 ENABLE_BR_SFC_DEFAULT_FLOWS 设置为 yes，请确保用户规则以更高的优先级插入，使其生效。

下表描述了用于配置这些模式的各种 bf.cfg 参数，以及将端口分配给各种网桥的其他参数

参数

描述

强制性

默认值

示例

ENABLE_BR_HBN

将此参数设置为 yes 将启用 br-hbn 网桥

注意

此设置对于使用 HBN 是必要的。

是

否
复制
已复制！



ENABLE_BR_HBN=yes

ENABLE_BR_SFC

将此参数设置为 yes 将启用 br-sfc 网桥

信息

仅当第二个 OVS 网桥需要用于自定义转向流时才需要此项。

否

否
复制
已复制！



ENABLE_BR_SFC=no

BR_HBN_UPLINKS

直接添加到 br-hbn 的上行链路

否

p0,p1
复制
已复制！



BR_HBN_UPLINKS="p0,p1"

BR_SFC_UPLINKS

直接添加到 br-sfc 的上行链路

否

""
复制
已复制！



BR_SFC_UPLINKS=""

BR_HBN_REPS

直接添加到 br-hbn 的 PFs 和 VFs

否

""
复制
已复制！



BR_HBN_REPS="pf0hpf,pf1hpf,pf0vf0-pf0vf12,pf1vf0-pf1vf4"

BR_SFC_REPS

直接添加到 br-sfc 的 PFs 和 VFs

否

""
复制
已复制！



BR_SFC_REPS=""

BR_HBN_SFS

直接添加到 br-hbn 的 DPU 端口。这些端口主要是 DPU 上存在的服务端口，需要使用 HBN 网络卸载服务。

否

""
复制
已复制！



BR_HBN_SFS=svc1,svc2

BR_SFC_SFS

直接添加到 br-sfc 的 DPU 端口

否

""
复制
已复制！



BR_SFC_SFS=svc1,svc2

BR_HBN_SFC_PATCH_PORTS

添加到 br-sfc 的修补程序端口。这些是通用端口，旨在用于跨各种 PF/VF 端口复用或解复用流量。

否
复制
已复制！



BR_HBN_SFC_PATCH_PORTS=patch1

LINK_PROPAGATION

链接传播应如何工作的映射。如果未提供任何内容，则每个上行链路/PF/VF 端口都会在其相应的 HBN 端口中反映其状态。例如，p0 的状态反映在 p0_if 中。

否

上行链路/PF/VF 到相应的 HBN 端口
复制
已复制！



LINK_PROPAGATION=""

ENABLE_BR_SFC_DEFAULT_FLOWS

在 br-sfc 网桥中提供默认连接，以便每个端口都可以将其流量发送到其相应的输出端口

否

否
复制
已复制！



ENABLE_BR_SFC_DEFAULT_FLOWS=yes

HUGEPAGE_SIZE

设置 DOCA-OVS 要使用的大页大小。仅针对 HBN 测试了 2048，这也是默认值。

否

2048
复制
已复制！



HUGEPAGE_SIZE=2048

HUGEPAGE_COUNT

设置 HBN 应用程序所需的大页数量。当前的默认限制为 3072。当 HBN 与其他服务一起运行时，必须相应地修改此值。

否

3072
复制
已复制！



HUGEPAGE_COUNT=3072
信息

有关每种模式下端口连接的更多信息，请参阅“HBN 部署配置”部分。

以下小节提供了有关 SFC 的其他信息以及有关在 BlueField DOCA 镜像安装期间启用 SFC 的说明。

从主机部署带有 SFC 的 BlueField DOCA 镜像

对于 BlueField 上的 DOCA 镜像安装，用户应按照 的说明进行操作Linux 版 DOCA 安装指南，并附带以下额外说明以启用 BlueField 以进行 HBN 设置

  1. 确保在“在主机上安装软件”部分下，链接类型设置为 ETH。

  2. 将以下参数添加到 bf.cfg 配置文件：

    1. 此配置示例与“仅 HBN 模式”相关。根据您的部署模型设置适当的变量和值。

    2. 通过设置 ENABLE_BR_HBN=yes，在 BlueField Arm 上启用 HBN 特定的 OVS 网桥。

    3. 定义 HBN 要使用的上行链路端口 BR_HBN_UPLINKS='<port>'。

      注意

      对于双端口 BlueField 设备，必须同时包含两个端口（即 p0,p1），对于单端口 BlueField 设备，仅包含 p0。

    4. 包含 HBN 要使用的 PF 和 VF 端口。以下示例在每个上行链路上设置 PF 和 8 个 VF：BR_HBN_REPS='pf0hpf,pf1hpf,pf0vf0-pf0vf7,pf1vf0-pf1vf7'。

    5. （可选）包含要创建并连接到 BlueField Arm 侧的 HBN 网桥的 SF 设备，方法是设置 BR_HBN_SFS='pf0dpu1,pf0dpu3'。

      信息

      如果未提供任何内容，则默认情况下会创建 pf0dpu1 和 pf0dpu3。

      警告

      虽然旧格式的 bf.cfg 在此版本中仍然有效，但它们将在接下来的 2 个版本中弃用。因此，建议迁移到新格式，以避免未来版本中的任何升级问题。以下是旧 bf.cfg 格式的示例

      复制
      已复制！



      ENABLE_SFC_HBN=yes
NUM_VFs_PHYS_PORT0=12 # <num VFs supported by HBN on Physical Port 0> (valid range: 0-127) Default 14
NUM_VFs_PHYS_PORT1=2  # <num VFs supported by HBN on Physical Port 1> (valid range: 0-127) Default 0

  3. 然后运行

    复制
    已复制！



    bfb-install -c bf.cfg -r rshim0 -b <BFB-image>

  4. SFC 部署完成后，它会创建 3 组文件

    • /etc/mellanox/hbn.conf – 此文件可用于重新部署 SFC，而无需再次通过 bf.cfg 来修改接口映射

    • /etc/mellanox/sfc.conf – 此文件提供了有关各种端口如何在不同网桥中连接的视图

    • /etc/mellanox/mlnx-sf.conf – 此文件包含要创建的所有 HBN 端口以及用于创建端口的相应命令

使用 PXE 启动部署带有 SFC 的 BlueField DOCA 镜像

要使用带有 BFB 内容的 PXE 安装环境启用 HBN SFC，请使用以下 PXE 配置

复制
已复制！



bfnet=<IFNAME>:<IPADDR>:<NETMASK> or <IFNAME>:dhcp
bfks=<URL of the kickstart script>

kickstart 脚本 (bash) 应包含以下行

复制
已复制！



cat >> /etc/bf.cfg << EOF

ENABLE_BR_HBN=yes
BR_HBN_UPLINKS='p0,p1'
BR_HBN_REPS='pf0hpf,pf1hpf,pf0vf0-pf0vf7,pf1vf0-pf1vf7'
BR_HBN_SFS='pf0dpu1,pf0dpu3'
EOF

上面生成的 /etc/bf.cfg 由 BFB install.sh 脚本源化。

注意

建议验证 BlueField 的时钟在安装后的准确性。可以使用以下命令完成此操作

复制
已复制！



$ date

有关更多信息，请参阅“DOCA 发行说明”中列出的已知问题。


从 BlueField 重新部署 SFC

在 DPU 已经使用 bf.cfg 部署之后，并且需要更改端口映射或网桥配置时，可以从 BlueField 重新部署 SFC。

要从 BlueField 重新部署 SFC

  1. 根据需要在每个段中添加或删除条目，编辑 /etc/mellanox/hbn.conf。

  2. 重新运行 SFC 安装脚本

    复制
    已复制！



    /opt/mellanox/sfc-hbn/install.sh -c -r

    这将生成一组新的 sfc.conf 和 mlnx-sf.conf 并重新加载 DPU。

    通过删除 -r 选项并在配置后重新启动 BlueField，可以将配置和重新加载分为 2 个步骤。

BlueField 重新加载后，命令 ovs-vsctl show 应显示在 OVS 中配置的所有新端口和网桥。

部署带有其他服务的 HBN

当 HBN 容器单独部署时，BlueField Arm 配置有 3k 个大页。如果与其他服务一起部署，则必须根据这些服务的需求调整大页的实际数量。例如，SNAP 或 NVMesh 可能需要大约 1k 到 5k 个大页。因此，如果 HBN 与这些服务中的任何一个在同一 BlueField 上运行，则大页的总数必须设置为所有服务的大页需求的总和。

例如，如果 NVMesh 需要 3k 个大页，则在与 HBN 一起运行时必须设置 6k 个大页。为此，请将以下参数与其他所需参数一起添加到 bf.cfg 配置文件中。

复制
已复制！



HUGEPAGE_COUNT=6144

警告

这应仅在运行 32G 内存的 BlueField-3 上执行。在 16G 系统上执行此操作可能会导致 BlueField Arm 上的各种应用程序出现内存问题。

此外，带有其他服务的 HBN 仅适用于 16 个 VF。

启动 HBN 服务

HBN 服务容器部署

HBN 服务在 NVIDIA 容器目录 NGC 上可用。有关在 BlueField 之上部署 DOCA 容器的信息，请参阅 NVIDIA DOCA 容器部署指南。

下载 DOCA 容器资源文件

从 NGC 拉取最新的 DOCA 容器资源作为 *.zip 文件，并将其解压缩到 <resource> 文件夹。NGC 中的 DOCA 资源可在此处获取：此处。

运行 HBN 准备脚本

HBN 脚本 (hbn-dpu-setup.sh) 在 BlueField Arm 上执行以下步骤，这些步骤是 HBN 服务运行所必需的

  1. 如果需要，设置接口 MTU。

  2. 为日志和配置持久性设置 BlueField Arm 和 HBN 容器之间的挂载点。

  3. 设置 supervisord 和容器内部的其他服务所需的各种路径。

  4. 如果需要，启用 REST API 访问。

  5. 创建或更新凭据

该脚本位于 <resource>/scripts/doca_hbn/<hbn_version>/ 文件夹中，该文件夹作为 DOCA 容器资源的一部分下载。

注意

为了在 HBN 的首次启动时实现所需的配置，在运行准备脚本之前，用户可以更新默认的 NVUE 或平面（网络接口和 FRR）配置文件，这些文件位于 <resource>/scripts/doca_hbn/<hbn_version>/ 中。

  • 对于基于 NVUE 的配置

    • etc/nvue.d/startup.yaml

  • 对于基于平面文件的配置

    • etc/network/interfaces

    • etc/frr/frr.conf

    • etc/frr/daemons

运行以下命令以执行 hbn-dpu-setup.sh 脚本

复制
已复制！



cd <resource>/scripts/doca_hbn/2.4.0/
chmod +x hbn-dpu-setup.sh
sudo ./hbn-dpu-setup.sh

以下是 hbn-dpu-setup.sh 脚本的帮助菜单

复制
已复制！



./hbn-dpu-setup.sh -h
usage: hbn-dpu-setup.sh
hbn-dpu-setup.sh -m|--mtu <MTU> Use <MTU> bytes for all HBN interfaces (default 9216)
hbn-dpu-setup.sh -u|--username <username> User creation
hbn-dpu-setup.sh -p|--password <password> Password for --username <username>
hbn-dpu-setup.sh -e|--enable-rest-api-access Enable REST API from external IPs
hbn-dpu-setup.sh -h|--help

启用 REST API 访问

要启用 REST API 访问

  1. 更改 nvidia 用户名的默认密码

    复制
    已复制！



    ./hbn-dpu-setup.sh -u nvidia -p <new-password>

  2. 启用 REST API

    复制
    已复制！



    ./hbn-dpu-setup.sh --enable-rest-api-access

  3. 执行 BlueField 系统级重置。

生成 HBN 容器

HBN 容器 .yaml 配置称为 doca_hbn.yaml，它位于 <resource>/configs/<doca_version>/ 目录中。要生成 HBN 容器，只需将 doca_hbn.yaml 文件复制到 /etc/kubelet.d 目录

复制
已复制！



cd <resource>/configs/2.9.0/
sudo cp doca_hbn.yaml /etc/kubelet.d/

Kubelet 会自动从 NGC 拉取容器镜像并生成执行该容器的 pod。DOCA HBN 服务立即开始执行。

验证 HBN 容器正在运行

要检查 HBN 容器并验证其是否正确运行

  1. 检查 HBN pod 和容器状态以及日志

    1. 检查当前活动的 pod 及其 ID（pod 可能需要长达 20 秒才能启动）

      复制
      已复制！



      sudo crictl pods

    2. 查看当前活动的容器及其 ID

      复制
      已复制！



      sudo crictl ps

    3. 检查给定容器的日志

      复制
      已复制！



      sudo crictl logs

    4. 如果某些内容未按预期工作，请检查 kubelet 日志

      复制
      已复制！



      sudo journalctl -u kubelet@mgmt

  2. 登录到 HBN 容器

    复制
    已复制！



    sudo crictl exec -it $(crictl ps | grep hbn | awk '{print $1;}') bash

  3. 登录到 HBN 容器后，验证 frr、nl2doca 和 neighmgr 服务是否正在运行

    复制
    已复制！



    (hbn-container)$ supervisorctl status frr
(hbn-container)$ supervisorctl status nl2doca
(hbn-container)$ supervisorctl status neighmgr

  4. 用户还可以检查 HBN 容器内 /var/log 下的各种日志。

HBN 部署配置

HBN 服务带有四种可配置的接口

  • 两个上行链路 (p0_if, p1_if)

  • 两个 PF 端口表示器 (pf0hpf_if, pf1hpf_if)

  • 用户定义的 VF 数量（即，pf0vf0_if, pf0vf1_if, …, pf1vf0_if, pf1vf1_if, …）

  • DPU 接口，用于连接到在 HBN 容器外部的 BlueField 上运行的服务 (pf0dpu1_if 和 pf0dpu3_if)

*_if 后缀表示这些是子功能，并且与物理上行链路（即 PF、VF）不同。它们可以被视为虚拟化 BlueField 的虚拟接口。

这些接口中的每一个都在 HBN 容器外部连接到相应的物理接口，请参阅“服务功能链”(SFC) 部分，了解更多详细信息。

HBN 容器作为隔离的命名空间运行，并且看不到容器外部的任何接口（oob_net0、真实上行链路和 PF、*_if_r 表示器）。

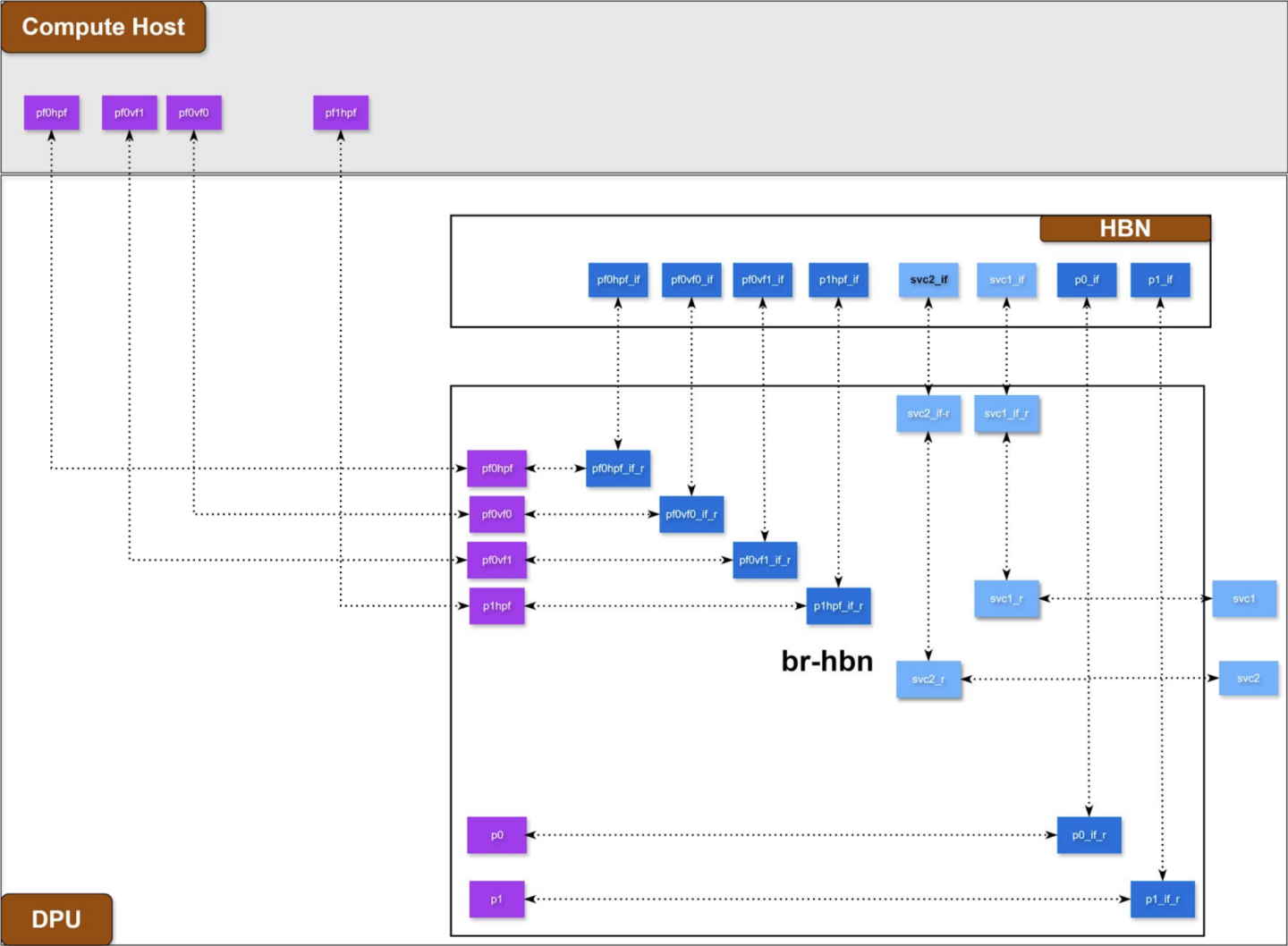

仅 HBN 部署配置

这是 HBN 的默认部署模型。在此模型中，仅创建一个 OVS 网桥。

以下是示例 bf.cfg 以及生成的 OVS 和端口配置

  • 示例 bf.cfg

    bf.cfg

    复制
    已复制！



    BR_HBN_UPLINKS="p0,p1"
BR_HBN_REPS="pf0hpf,pf1hpf,pf0vf0-pf0vf12,pf1vf0-pf1vf1"
BR_HBN_SFS="svc1,svc2"

  • 生成的 hbn.conf

    生成的 hbn.conf

    复制
    已复制！



    [BR_HBN_UPLINKS]
p0
p1
[BR_HBN_REPS]
pf0hpf
pf0vf0
pf0vf1
pf0vf2
pf0vf3
pf0vf4
pf0vf5
pf0vf6
pf0vf7
pf0vf8
pf0vf9
pf0vf10
pf0vf11
pf0vf12
pf1hpf
pf1vf0
pf1vf1

[BR_HBN_SFS]
svc1
svc2

[BR_SFC_UPLINKS]


[BR_SFC_REPS]

[BR_SFC_SFS]

[BR_HBN_SFC_PATCH_PORTS]


[LINK_PROPAGATION]
p0:p0_if_r
p1:p1_if_r
pf0hpf:pf0hpf_if_r
pf0vf0:pf0vf0_if_r
pf0vf1:pf0vf1_if_r
pf0vf2:pf0vf2_if_r
pf0vf3:pf0vf3_if_r
pf0vf4:pf0vf4_if_r
pf0vf5:pf0vf5_if_r
pf0vf6:pf0vf6_if_r
pf0vf7:pf0vf7_if_r
pf0vf8:pf0vf8_if_r
pf0vf9:pf0vf9_if_r
pf0vf10:pf0vf10_if_r
pf0vf11:pf0vf11_if_r
pf0vf12:pf0vf12_if_r
pf1hpf:pf1hpf_if_r
pf1vf0:pf1vf0_if_r
pf1vf1:pf1vf1_if_r
svc1_r:svc1_if_r
svc2_r:svc2_if_r

[ENABLE_BR_SFC]

[ENABLE_BR_SFC_DEFAULT_FLOWS]

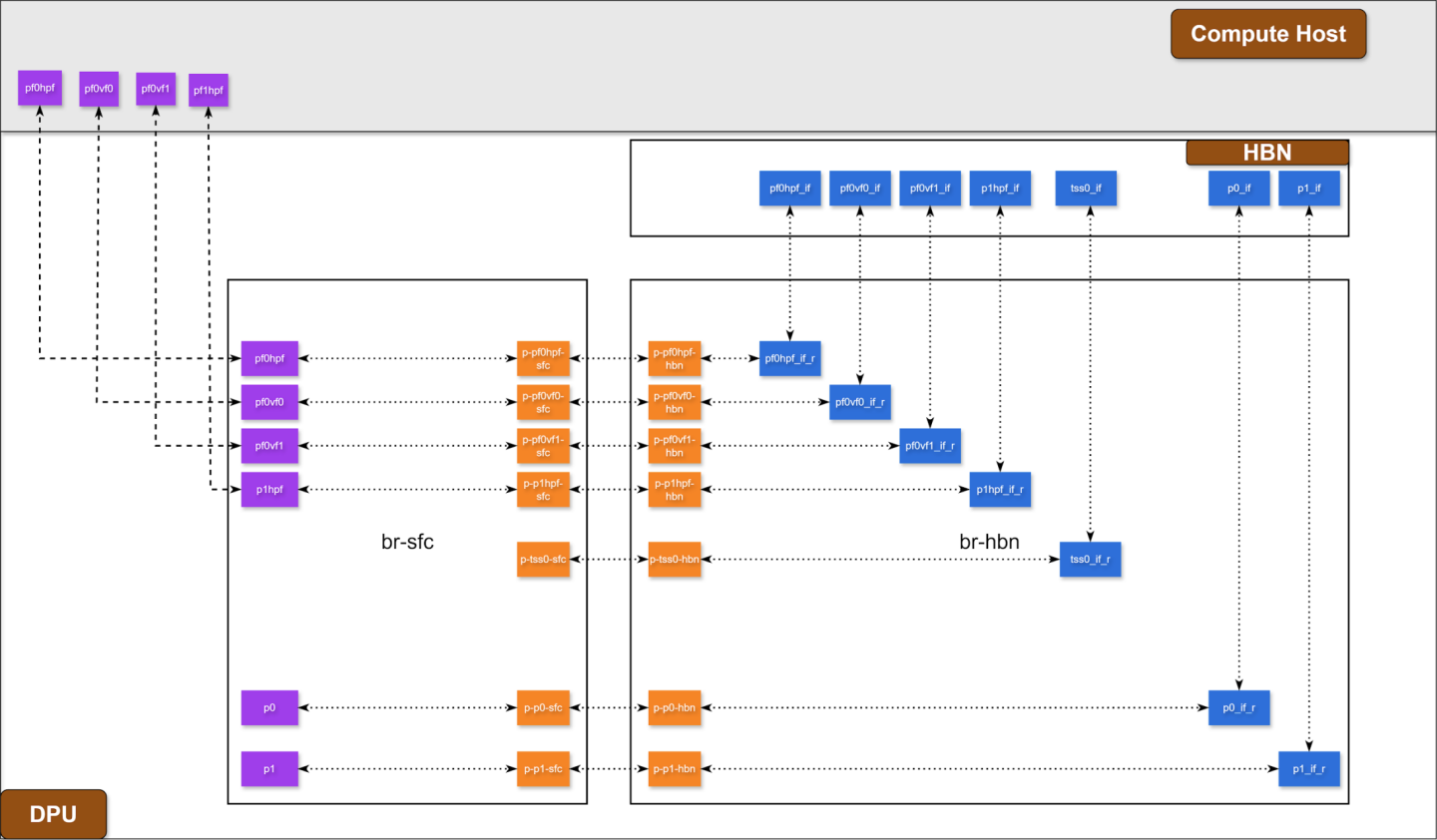

双桥 HBN 部署配置

以下是示例 bf.cfg 以及生成的 OVS 和端口配置

  • 示例 bf.cfg

    bf.cfg

    复制
    已复制！



    BR_HBN_UPLINKS=""
BR_SFC_UPLINKS="p0,p1"
BR_HBN_REPS=""
BR_SFC_REPS="pf0hpf,pf1hpf,pf0vf0-pf0vf1,pf1vf0-pf1vf1"
BR_HBN_SFS=""
BR_SFC_SFS=""
BR_HBN_SFC_PATCH_PORTS="tss0"
LINK_PROPAGATION="pf0hpf:tss0"
ENABLE_BR_SFC=yes
ENABLE_BR_SFC_DEFAULT_FLOWS=yes

  • 生成的 hbn.conf

    生成的 hbn.conf

    复制
    已复制！



    [BR_HBN_UPLINKS]


[BR_HBN_REPS]


[BR_HBN_SFS]


[BR_SFC_UPLINKS]
p0
p1

[BR_SFC_REPS]
pf0hpf
pf0vf0
pf0vf1
pf1hpf
pf1vf0
pf1vf1

[BR_SFC_SFS]


[BR_HBN_SFC_PATCH_PORTS]
tss0

[LINK_PROPAGATION]
pf0hpf:tss0
p0:p0_if_r
p1:p1_if_r
pf0vf0:pf0vf0_if_r
pf0vf1:pf0vf1_if_r
pf1hpf:pf1hpf_if_r
pf1vf0:pf1vf0_if_r
pf1vf1:pf1vf1_if_r

[ENABLE_BR_SFC]
yes

[ENABLE_BR_SFC_DEFAULT_FLOWS]
yes

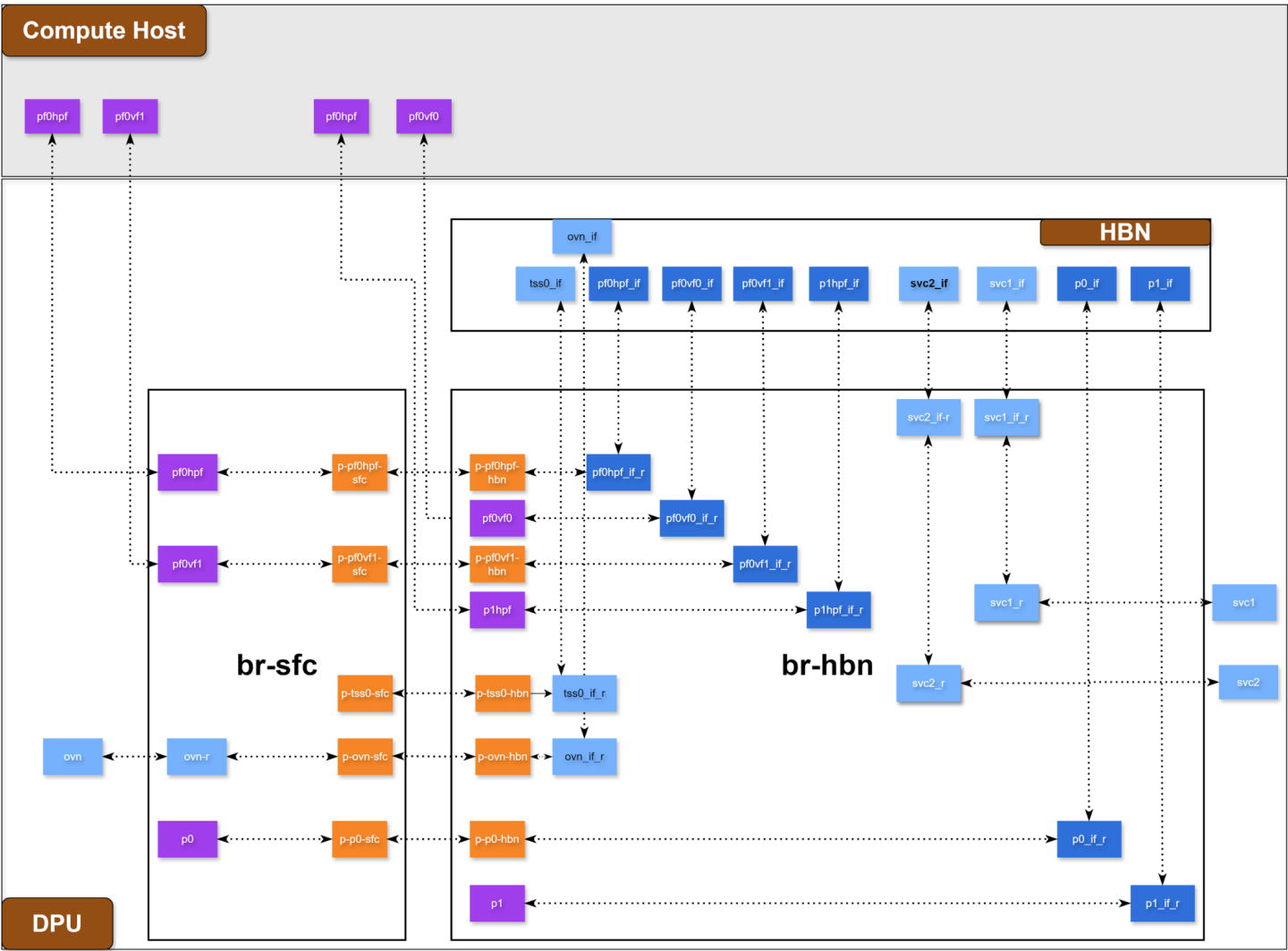

混合模式 HBN 部署配置

以下是示例 bf.cfg 以及生成的 OVS 和端口配置

  • 示例 bf.cfg

    bf.cfg

    复制
    已复制！



    BR_HBN_UPLINKS="p1"
BR_SFC_UPLINKS="p0"
BR_HBN_REPS="pf1hpf,pf0vf0"
BR_SFC_REPS="pf0hpf,pf0vf1"
BR_HBN_SFS="svc1,svc2"
BR_SFC_SFS="ovn"
BR_HBN_SFC_PATCH_PORTS="tss0"
LINK_PROPAGATION="pf0hpf:tss0"
ENABLE_BR_SFC=yes
ENABLE_BR_SFC_DEFAULT_FLOWS=yes

  • 生成的 hbn.conf

    生成的 hbn.conf

    复制
    已复制！



    [BR_HBN_UPLINKS]
p1

[BR_HBN_REPS]
pf0vf0
pf1hpf

[BR_HBN_SFS]
svc1
svc2

[BR_SFC_UPLINKS]
p0

[BR_SFC_REPS]
pf0hpf
pf0vf1

[BR_SFC_SFS]
ovn

[BR_HBN_SFC_PATCH_PORTS]
tss0

[LINK_PROPAGATION]
pf0hpf:tss0
p1:p1_if_r
p0:p0_if_r
pf0vf0:pf0vf0_if_r
pf0hpf:pf0hpf_if_r
pf0vf1:pf0vf1_if_r
pf1hpf:pf1hpf_if_r
svc1_r:svc1_if_r
svc2_r:svc2_if_r
ovn_r:ovn_if_r

[ENABLE_BR_SFC]
yes

[ENABLE_BR_SFC_DEFAULT_FLOWS]
yes


HBN 部署注意事项

SF 接口状态跟踪

当 HBN 与 SFC 一起部署时，以下网络设备的接口状态会传播到其相应的 SF

  • 上行链路 – p0、p1

  • PF – pf0hpf、pf1hpf

  • VF – pf0vfX、pf1vfX，其中 X 是 VF 编号

例如，如果 p0 上行链路电缆断开

  • p0 转换为 DOWN 状态，并带有 NO-CARRIER（Linux 上的默认行为）；并且

  • p0 状态传播到 p0_if，其状态也变为 DOWN，并带有 NO-CARRIER

在重新建立 p0 连接后

  • p0 转换为 UP 状态；并且

  • p0 状态传播到 p0_if，其状态变为 UP

接口状态传播仅发生在从上行链路/PF/VF 到 SF 的方向。

一个名为 sfc-state-propagation 的守护程序在 HBN 容器外部的 BlueField 上运行，以同步状态。该守护程序侦听接口的 netlink 通知并将状态传输到 SF。

SF 接口 MTU

在 HBN 容器中，所有接口的 MTU 默认设置为 9216。可以使用平面文件配置或 NVUE 覆盖特定接口的 MTU。

在 BlueField 侧（即，在 HBN 容器外部），上行链路、PF 和 VF 接口的 MTU 也设置为 9216。可以通过修改 /etc/systemd/network/30-hbn-mtu.network 或在 /etc/systemd/network 中为特定目录添加新的配置文件来更改此设置。

要重新加载此配置，请运行

复制
已复制！



systemctl restart systemd-networkd


连接到 BlueField Arm 上 HBN 的 DOCA 服务

BlueField Arm 上有各种 SF 端口（名为 pf0dpuX_if，其中 X 为 [0..n]），可用于在 BlueField 上运行任何服务，并使用 HBN 提供网络连接。这些端口可以具有基于服务名称的灵活命名约定。例如，为了支持 OVN 服务，它可以创建一个名为 ovn 的接口，OVN 服务可以使用该接口在 BlueField Arm 上运行，并且它将获得一个名为 ovn_if 的相应 HBN 端口。这些接口是使用 BR_SFC_SFS 或 BR_HBN_SFS 创建的，具体取决于哪个网桥需要服务接口以及服务部署模式。

当 HBN 侧端口是使用交换机虚拟接口 (SVI) 的 L3 接口或接入端口时，BlueField 和外部世界之间的流量是硬件加速的。因此，从流量处理的角度来看，它的处理方式与 PF 或 VF 端口相同。

信息

默认情况下，在 BlueField Arm 侧创建了 2 个 SF 端口对，因此可以同时运行 2 个单独的 DOCA 服务。


上行链路端口必须始终保持管理性启动状态，以确保 HBN 正常运行。否则，NVIDIA® ConnectX® 固件将关闭相应的表示器端口，这将导致数据转发停止。

注意

上行链路的运行状态发生变化（例如，载波丢失）将导致流量切换到另一个上行链路。

当在两个上行链路 SF 上使用 ECMP 故障转移时，本地禁用一个上行链路不会导致流量切换到第二个上行链路。在这种情况下，禁用本地链路意味着直接在 BlueField 上将一个上行链路设置为管理性 DOWN。

要正确测试 ECMP 故障转移场景，必须从其远程对等方禁用上行链路（即，在其连接到上行链路的远程系统的链路上执行管理性 DOWN）。

HBN NVUE 用户凭据

预配置的默认用户凭据如下

用户名

nvidia

密码

nvidia

可以在安装后添加 NVUE 用户凭据

  1. 可以通过向 HBN 启动脚本指定额外的 ––username 和 ––password 来完成此操作（请参阅“运行 HBN 准备脚本”）。例如

    复制
    已复制！



    sudo ./hbn-dpu-setup.sh -u newuser -p newpassword

  2. 执行此脚本后，重新生成容器或在正在运行的 HBN 容器内启动 decrypt-user-add 脚本

    复制
    已复制！



    supervisorctl start decrypt-user-add
decrypt-user-add: started

    该脚本在 HBN 容器中创建一个新用户

    复制
    已复制！



    cat /etc/passwd | grep newuser
newuser:x:1001:1001::/home/newuser:/bin/bash

HBN NVUE 接口分类

接口

接口类型

NVUE 类型

p0_if

上行链路表示器

swp

p1_if

上行链路表示器

swp

lo

环回

loopback

pf0hpf_if

主机表示器

swp

pf1hpf_if

主机表示器

swp

pf0vfx_if (其中 x 为 0-255)

VF 表示器

swp

pf1vfx_if (其中 x 为 0-255)

VF 表示器

swp


HBN 文件持久性

以下目录从 BlueField Arm 挂载到 HBN 容器命名空间，并在 HBN 服务重启和 BlueField 重新启动之间保持持久性

BlueField Arm 挂载点

HBN 容器挂载点

配置文件挂载点

/var/lib/hbn/etc/network/

/etc/network/

/var/lib/hbn/etc/frr/

/etc/frr/

/var/lib/hbn/etc/nvue.d/

/etc/nvue.d/

/var/lib/hbn/etc/supervisor/conf.d/

/etc/supervisor/conf.d/

/var/lib/hbn/var/lib/nvue/

/var/lib/nvue/

支持和日志文件挂载点

/var/lib/hbn/var/support/

/var/support/

/var/log/doca/hbn/

/var/log/hbn/


HBN 中的 SR-IOV 支持

在主机上创建 SR-IOV VF

使用 SR-IOV 的第一步是在主机服务器上创建虚拟功能 (VF)。

可以使用以下命令创建 VF

复制
已复制！



sudo echo N > /sys/class/net/<host-rep>/device/sriov_numvfs

其中

  • <host-rep> 是两个主机表示器之一（例如，ens1f0 或 ens1f1）

  • 0≤N≤16 是所需的 VF 总数

    • 设置 N=0 以删除 0≤N≤16 上的所有 VF

    • N=16 是 HBN 上所有表示器支持的最大 VF 数

在 BlueField 上自动创建 VF 表示器和 SF 设备

在主机上创建的 VF 必须在 BlueField 侧具有相应的 VF 表示器设备和 SF 设备才能用于 HBN。例如

  • ens1f0vf0 是来自第一个主机表示器的第一个 SR-IOV VF 设备；此接口是在主机服务器上创建的

  • pf0vf0 是 ens1f0vf0 的相应 VF 表示器设备；此设备位于 BlueField Arm 侧，并在用户在主机侧创建 ens1f0vf0 的同时自动创建

  • pf0vf0_if 是 pf0vf0 的相应 SF 设备，用于将 VF 连接到 HBN 管道

VF 的 SF 设备的创建是在配置 BlueField 并在其上安装 DOCA 镜像时提前完成的，请参阅“启用 SFC”部分，了解如何选择要提前创建多少 SF。

VF 的 SF 设备（即 pfXvfY）在 VF 表示器与上一步的命令创建时，已预先映射为与相应的 VF 表示器一起工作。

管理 VRF

当 BlueField 与 SFC 一起部署时，会自动为 HBN 配置两个管理 VRF

  • 第一个管理 VRF 在 BlueField 上的 HBN 容器外部。此 VRF 提供带外 (OOB) 流量（通过 oob_net0 或 tmfifo_net0）与通过上行链路和 PF 的数据平面流量之间的隔离。

  • 第二个管理 VRF 在 HBN 容器内部，并提供类似的隔离。eth0 的 OOB 流量与通过 *_if 接口的流量隔离。

BlueField Arm 上的 MGMT VRF

当 BlueField 与 SFC 一起部署时，默认情况下启用管理 (mgmt) VRF（请参阅“启用 SFC”部分）。mgmt VRF 提供 OOB 管理网络和带内数据平面网络之间的隔离。

上行链路和 PF/VF 使用默认路由表，而 oob_net0（OOB 以太网端口）和 tmifo_net0 网络设备使用 mgmt VRF 路由其数据包。

通过 SSH 或控制台登录时，shell 默认处于 mgmt VRF 上下文中。这通过添加到 shell 提示符的 mgmt 来指示

复制
已复制！



root@bf2:mgmt:/home/ubuntu#
root@bf2:mgmt:/home/ubuntu# ip vrf identify
mgmt.

当使用 crictl 登录到 HBN 容器时，HBN shell 将位于默认 VRF 中。如果需要 OOB 访问，用户必须手动切换到 MGMT VRF。使用 ip vrf exec 执行此操作。

复制
已复制！



root@bf2:mgmt:/home/ubuntu# ip vrf exec mgmt bash

用户必须运行 ip vrf exec mgmt 才能执行需要 OOB 访问的操作（例如，apt-get update）。

属于 mgmt VRF 的网络设备可以使用 vrf 实用程序列出

复制
已复制！



root@bf2:mgmt:/home/ubuntu# vrf link list

VRF: mgmt
--------------------
tmfifo_net0      UP             00:1a:ca:ff:ff:03 <BROADCAST,MULTICAST,UP,LOWER_UP>
oob_net0         UP             08:c0:eb:c0:5a:32 <BROADCAST,MULTICAST,UP,LOWER_UP>

root@bf2:mgmt:/home/ubuntu# vrf help
vrf <OPTS>

VRF domains:
    vrf list

Links associated with VRF domains:
    vrf link list [<vrf-name>]

Tasks and VRF domain asociation:
    vrf task exec <vrf-name> <command>
    vrf task list [<vrf-name>]
    vrf task identify <pid>

    NOTE: This command affects only AF_INET and AF_INET6 sockets opened by the
          command that gets exec'ed. Specifically, it has *no* impact on netlink
          sockets (e.g., ip command).

要显示默认 VRF 的路由表，请运行

复制
已复制！



root@bf2:mgmt:/home/ubuntu# ip route show

要显示 mgmt VRF 的路由表，请运行

复制
已复制！



root@bf2:mgmt:/home/ubuntu# ip route show vrf mgmt


HBN 容器内的 MGMT VRF

在 HBN 容器内部，存在单独的 mgmt VRF。可以使用与“BlueField Arm 上的 MGMT VRF”部分下列出的命令类似的命令来查询管理路由。

*_if 接口使用默认路由表，而 eth0 (OOB) 使用 mgmt VRF 将带外数据包路由出容器。OOB 流量通过 BlueField Arm 上的 oob_net0 接口进行 NAT，最终使用 BlueField OOB 的 IP 地址。

当通过 crictl 登录到 HBN 容器时，shell 默认进入默认 VRF 上下文。可以使用命令 ip vrf exec mgmt <cmd> 切换到 mgmt VRF。

BlueField Arm 上 MGMT VRF 中的现有服务

在 BlueField Arm 上，在 HBN 容器外部，一组现有服务在 mgmt VRF 上下文中运行，因为它们需要 OOB 网络访问

  • containerd

  • kubelet

  • ssh

  • docker

可以使用命令 systemctl 重新启动和查询这些服务的状态，同时将 @mgmt 添加到原始服务名称。例如

  • 要重新启动 containerd

    复制
    已复制！



    root@bf2:mgmt:/home/ubuntu# systemctl restart containerd@mgmt

  • 要查询 containerd 状态

    复制
    已复制！



    root@bf2:mgmt:/home/ubuntu# systemctl status containerd@mgmt

注意

这些服务的原始版本（不带 @mgmt）未使用，不得启动。


在 BlueField Arm 上的 MGMT VRF 中运行新服务

如果服务需要 OOB 访问才能运行，则可以将其添加到在 mgmt VRF 上下文中运行的服务集中。添加此类服务只能在 BlueField Arm 上进行（即，在 HBN 容器外部）。

要将服务添加到 mgmt VRF 服务集中

  1. 将其添加到 /etc/vrf/systemd.conf（如果尚未存在）。例如，NTP 已在此文件中列出。

  2. 运行以下命令

    复制
    已复制！



    root@bf2:mgmt:/home/ubuntu# systemctl daemon-reload

  3. 停止并禁用服务的非 VRF 版本，以便能够启动 mgmt VRF 版本

    复制
    已复制！



    root@bf2:mgmt:/home/ubuntu# systemctl stop ntp
root@bf2:mgmt:/home/ubuntu# systemctl disable ntp
root@bf2:mgmt:/home/ubuntu# systemctl enable ntp@mgmt
root@bf2:mgmt:/home/ubuntu# systemctl start ntp@mgmt

© 版权所有 2025，NVIDIA。 上次更新于 2025 年 2 月 12 日。
此处内容
