DOCA Virtio-net 服务指南

本指南提供关于如何在 NVIDIA® BlueField®-3 网络平台之上使用 DOCA virtio-net 服务容器的说明。

简介

NVIDIA® BlueField® virtio-net 使用户能够在连接 BlueField 的系统中创建 virtio-net PCIe 设备。在传统的虚拟化环境中，virtio-net 设备可以由 hypervisor 中的 QEMU 模拟，或者将部分工作（例如，数据平面）卸载到网卡（例如，vDPA）。与这些解决方案相比，virtio-net PCIe 设备将数据和控制平面都卸载到 BlueField 网络设备。暴露给 hypervisor 的 PCIe virtio-net 设备不依赖于 QEMU 或来自 guest OS 的其他软件模拟器/供应商驱动程序。

该解决方案基于 BlueField 系列技术，构建于虚拟交换机和 OVS 之上，因此 virtio-net 设备可以受益于完整的 SDN 和硬件卸载方法。


Virtio-net 控制器 SystemD 服务

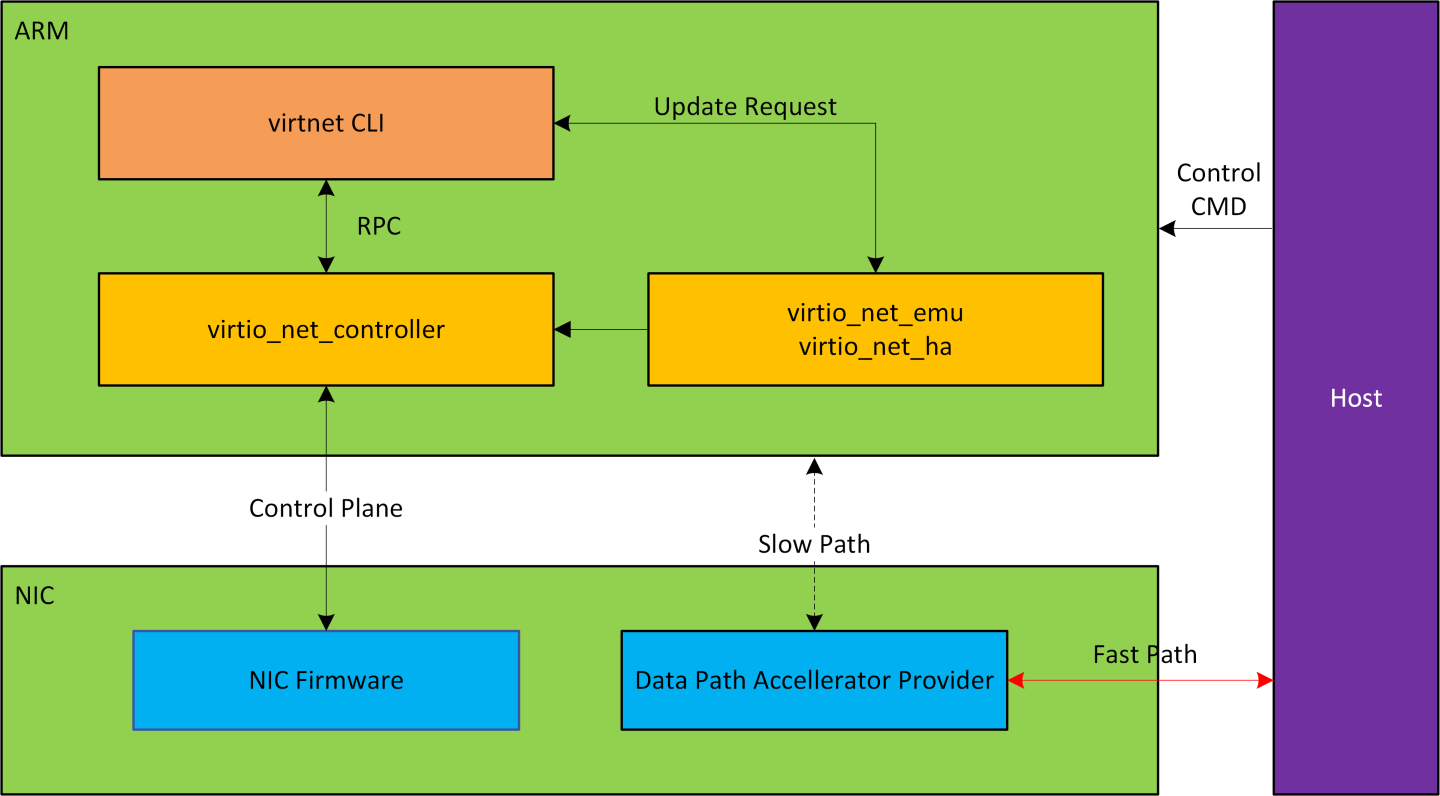

Virtio-net-controller 是一个 systemd 服务，它在 BlueField 上运行，并带有一个命令行界面 (CLI) 前端，用于与在后台运行的服务进行通信。控制器 systemd 服务默认启用，并在部署某些固件配置后自动运行。

信息

有关更多信息，请参阅“Virtio-net 部署”。

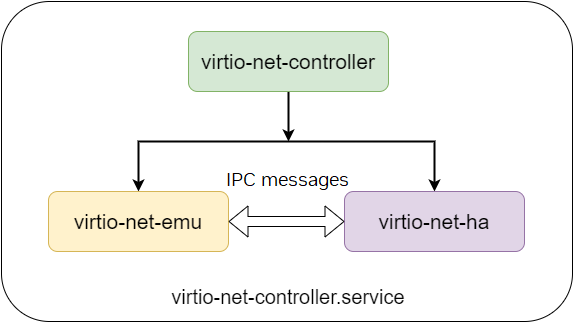

创建进程 virtio_net_emu 和 virtio_net_ha 以管理实时更新和高可用性。


Virtio-net 部署

更新 BlueField 上的操作系统镜像

要在 NVIDIA® BlueField® 上安装 BFB 捆绑包，请从 Linux hypervisor 运行以下命令

复制
已复制！



[host]# sudo bfb-install --rshim <rshimN> --bfb <image_path.bfb>

有关更多信息，请参阅NVIDIA BlueField DPU BSP 文档中“从主机使用 BFB 部署 BlueField 软件”部分。

更新网卡固件

从 BlueField 网络平台运行

复制
已复制！



[dpu]# sudo /opt/mellanox/mlnx-fw-updater/mlnx_fw_updater.pl --force-fw-update

有关更多信息，请参阅NVIDIA DOCA Linux 安装指南中的“升级固件”部分。

配置网卡固件

默认情况下，DPU 应配置为 DPU 模式。确认 DPU 在 DPU 模式下运行的简单方法是登录到 BlueField Arm 系统，并检查是否通过运行以下命令存在 p0 和 pf0hpf。

复制
已复制！



[dpu]# ip link show

Virtio-net 完全模拟仅在 DPU 模式下工作。有关 DPU 模式配置的更多信息，请参阅BlueField 操作模式。

在启用 virtio-net 服务之前，需要通过 mlxconfig 工具配置固件。下表列出了典型配置示例和相关的 mlxconfig 条目描述。

注意

要使 mlxconfig 配置更改生效，请执行BlueField 系统级重置。

Mlxconfig 条目

描述

VIRTIO_NET_EMULATION_ENABLE

必须设置为 TRUE，才能启用 virtio-net

VIRTIO_NET_EMULATION_NUM_PF

设备为 virtio-net 模拟暴露的 PCIe 功能 (PF) 总数。这些功能在主机/BlueField 电源周期中保持不变。

VIRTIO_NET_EMULATION_NUM_VF

每个 virtio-net PF 可以支持的最大虚拟功能 (VF) 数量

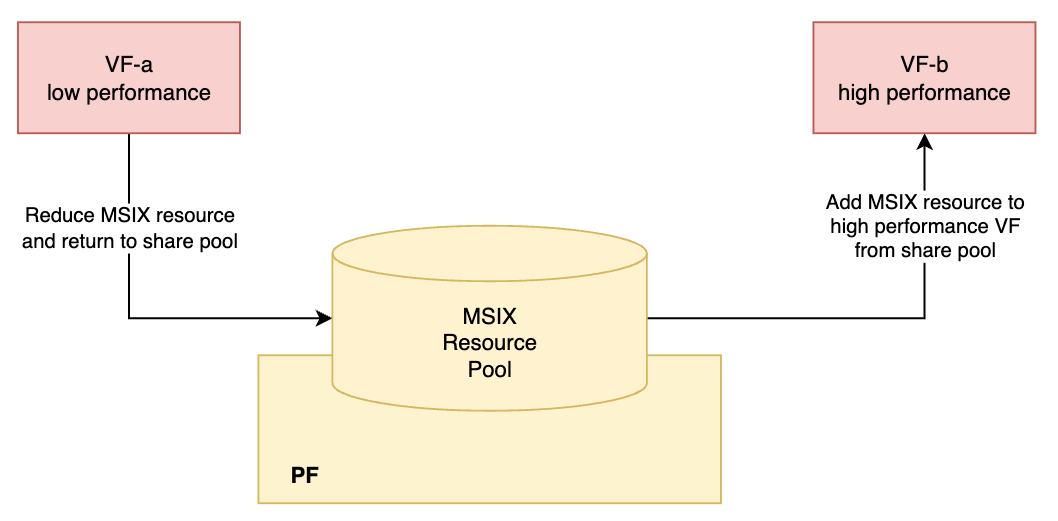

VIRTIO_NET_EMULATION_NUM_MSIX

为 virtio-net 模拟设备的每个 PF 分配的 MSI-X 向量数，最小为 4。

VIRTIO_NET_EMULATION_NUM_VF_MSIX

为 virtio-net 模拟设备的每个 VF 分配的 MSI-X 向量数，最小为 4。仅与 BlueField-3 设备相关。

PCI_SWITCH_EMULATION_ENABLE

当 TRUE 时，设备暴露一个 PCIe 交换机。所有 PF 配置都应用于交换机下游端口。在这种情况下，每个 PF 在模拟交换机上获得不同的 PCIe 设备。此配置允许向主机暴露额外的网络 PF，这些 PF 可以为 virtio-net 热插拔设备启用。

PCI_SWITCH_EMULATION_NUM_PORT

模拟交换机端口的最大数量。每个端口可以容纳单个 PCIe 设备（模拟与否）。这决定了支持的最大热插拔 virtio-net 设备数量。最大数量取决于 hypervisor PCIe 资源，并且不能超过 31。

注意

检查系统 PCIe 资源。将此条目更改为较大的数字可能会导致主机无法启动，这将需要禁用 BlueField 设备并清除主机 NVRAM。

PER_PF_NUM_SF

当 TRUE 时，SF 配置由 TOTAL_SF 和 SF_BAR_SIZE 为每个 PF 单独定义。如果未为 PF 定义它们，则使用设备默认值。

PF_TOTAL_SF

当前 PF 可以支持的可扩展功能 (SF) 分区总数。仅当 PER_PF_NUM_SF 设置为 TRUE 时有效。此数字应大于 virtio-net PF（静态和热插拔）和 VF 的总数。

注意

此条目在 BlueField 和主机侧 mlxconfig 之间有所不同。它也是一个系统范围的值，由 virtio-net 和其他用户共享。DPU 通常为每个端口创建 1 个 SF 作为默认值。在保留 PF_TOTAL_SF 时，请考虑此默认 SF。

PF_SF_BAR_SIZE

单个 SF 的 BAR 大小的对数（以 2 为底），以 KB 为单位。仅当 PF_TOTAL_SF 为非零且 PER_PF_NUM_SF 设置为 TRUE 时有效。

PF_BAR2_ENABLE

当 TRUE 时，BAR2 在所有外部主机 PF（但不包括嵌入式 Arm PF/ECPF）上暴露。log_pf_bar2_size 定义 BAR2 大小。

SRIOV_EN

为 virtio-net 和原生 PF 启用单根 I/O 虚拟化 (SR-IOV)

EXP_ROM_VIRTIO_NET_PXE_ENABLE

为 virtio-net 功能启用 PXE 的扩展 ROM 选项

注意

所有 virtio EXP_ROM 选项都应从主机侧而不是 BlueField 平台侧配置，仅支持静态 PF。

EXP_ROM_VIRTIO_NET_UEFI_ARM_ENABLE

为基于 Arm 的主机上的 virtio-net 功能启用 UEFI 的扩展 ROM 选项

EXP_ROM_VIRTIO_NET_UEFI_x86_ENABLE

为基于 x86 的主机上的 virtio-net 功能启用 UEFI 的扩展 ROM 选项

支持的最大设备数量如下所示。当同时创建热插拔和 VF 时，此项不适用。

静态 PF

热插拔 PF

VF

31

31

1008

注意

支持的最大热插拔 PF 数量取决于主机 PCI 资源，在特定系统上可能支持较少或不支持。请参阅主机 BIOS 规范。

静态 PF

静态 PF 定义为即使在 DPU 或主机断电重启后仍然存在的 virtio-net PF。它还支持创建 SR-IOV VF。

以下是仅启用 4 个静态 PF (VIRTIO_NET_EMULATION_NUM_PF) 的系统的示例

信息

保留 10 个 SF (PF_TOTAL_SF) 以考虑使用 SF 的其他应用程序。

复制
已复制！



[dpu]# mlxconfig -d 03:00.0 s \
VIRTIO_NET_EMULATION_ENABLE=1 \
VIRTIO_NET_EMULATION_NUM_PF=4 \
VIRTIO_NET_EMULATION_NUM_VF=0 \
VIRTIO_NET_EMULATION_NUM_MSIX=64 \
PCI_SWITCH_EMULATION_ENABLE=0 \
PCI_SWITCH_EMULATION_NUM_PORT=0 \
PER_PF_NUM_SF=1 \
PF_TOTAL_SF=64 \
PF_BAR2_ENABLE=0 \
PF_SF_BAR_SIZE=8 \
SRIOV_EN=0


热插拔 PF

热插拔 PF 定义为可以在系统启动后动态热插拔或拔出的 virtio-net PF。

注意

热插拔 PF 不支持创建 SR-IOV VF。

以下是启用 16 个热插拔 PF (PCI_SWITCH_EMULATION_NUM_PORT) 的示例

复制
已复制！



[dpu]# mlxconfig -d 03:00.0 s \
VIRTIO_NET_EMULATION_ENABLE=1 \
VIRTIO_NET_EMULATION_NUM_PF=0 \
VIRTIO_NET_EMULATION_NUM_VF=0 \
VIRTIO_NET_EMULATION_NUM_MSIX=64 \
PCI_SWITCH_EMULATION_ENABLE=1 \
PCI_SWITCH_EMULATION_NUM_PORT=16 \
PER_PF_NUM_SF=1 \
PF_TOTAL_SF=64 \
PF_BAR2_ENABLE=0 \
PF_SF_BAR_SIZE=8 \
SRIOV_EN=0


SR-IOV VF

SR-IOV VF 定义为在 PF 之上创建的 virtio-net VF。每个 VF 获得一个单独的 virtio-net PCIe 设备。

注意

VF 无法动态创建或销毁，它们只能从 X 更改为 0，或从 0 更改为 X。

注意

当重启主机或从 virtio-net 内核驱动程序取消绑定 PF 时，VF 将被销毁。

以下是为每个静态 PF 启用 126 个 VF 的示例—总共 504 个 (4 PF x 126) VF

复制
已复制！



[dpu]# mlxconfig -d 03:00.0 s \
VIRTIO_NET_EMULATION_ENABLE=1 \
VIRTIO_NET_EMULATION_NUM_PF=4 \
VIRTIO_NET_EMULATION_NUM_VF=126 \
VIRTIO_NET_EMULATION_NUM_MSIX=64 \
VIRTIO_NET_EMULATION_NUM_VF_MSIX=64 \
PCI_SWITCH_EMULATION_ENABLE=0 \
PCI_SWITCH_EMULATION_NUM_PORT=0 \
PER_PF_NUM_SF=1 \
PF_TOTAL_SF=512 \
PF_BAR2_ENABLE=0 \
PF_SF_BAR_SIZE=8 \
NUM_VF_MSIX=0 \
SRIOV_EN=1


PF/VF 组合

支持同时创建静态/热插拔 PF 和 VF。

到外部主机的 PCIe 功能总和不得超过 256。例如

  • 如果有 2 个没有 VF 的 PF (NUM_OF_VFS=0) 并且有 1 个 RShim，则剩余的静态功能为 253 (256-3)。

  • 如果配置了 1 个 virtio-net PF (VIRTIO_NET_EMULATION_NUM_PF=1)，则最多可以配置 252 个 virtio-net VF (VIRTIO_NET_EMULATION_NUM_VF=252)

  • 如果配置了 2 个 virtio-net PF (VIRTIO_NET_EMULATION_NUM_PF=2)，则最多可以配置 125 个 virtio-net VF (VIRTIO_NET_EMULATION_NUM_VF=125)

以下是启用 15 个热插拔 PF、2 个静态 PF 和 200 个 VF (2 PF x 100) 的示例

复制
已复制！



[dpu]# mlxconfig -d 03:00.0 s \
VIRTIO_NET_EMULATION_ENABLE=1 \
VIRTIO_NET_EMULATION_NUM_PF=2 \
VIRTIO_NET_EMULATION_NUM_VF=100 \
VIRTIO_NET_EMULATION_NUM_MSIX=10 \
VIRTIO_NET_EMULATION_NUM_VF_MSIX=64 \
PCI_SWITCH_EMULATION_ENABLE=1 \
PCI_SWITCH_EMULATION_NUM_PORT=15 \
PER_PF_NUM_SF=1 \
PF_TOTAL_SF=256 \
PF_BAR2_ENABLE=0 \
PF_SF_BAR_SIZE=8 \
NUM_VF_MSIX=0 \
SRIOV_EN=1

注意

在热插拔 virtio-net PF 和 virtio-net SR-IOV VF 设置中，最多支持 15 个热插拔设备。

系统配置

主机系统配置

对于热插拔设备配置，建议修改 hypervisor 操作系统内核启动参数并添加以下选项

复制
已复制！



pci=realloc

对于 SR-IOV 配置，首先从主机启用 SR-IOV。

信息

请参阅 MLNX_OFED 文档中的 Features Overview and Configuration > Virtualization > Single Root IO Virtualization (SR-IOV) > Setting Up SR-IOV，以获取有关如何执行此操作的说明。

确保将以下选项添加到 Linux 启动参数。

复制
已复制！



intel_iommu=on iommu=pt

注意

当创建超过 127 个 VF 时，将 pci=assign-busses 添加到启动命令行。如果没有此选项，可能会从主机触发以下错误，并且 virtio 驱动程序将不会探测这些设备。

复制
已复制！



pci 0000:84:00.0: [1af4:1041] type 7f class 0xffffff
pci 0000:84:00.0: unknown header type 7f, ignoring device

注意

由于来自 BlueField 侧的控制器提供硬件资源并确认 (ACK) 来自主机 virtio-net 驱动程序的请求，因此必须先重启主机操作系统（或卸载 virtio-net 驱动程序），然后再重启 BlueField。这也适用于从 BlueField 平台重新配置控制器（例如，重新配置 LAG）。建议从主机操作系统侧卸载 virtio-net 驱动程序。


BlueField 系统配置

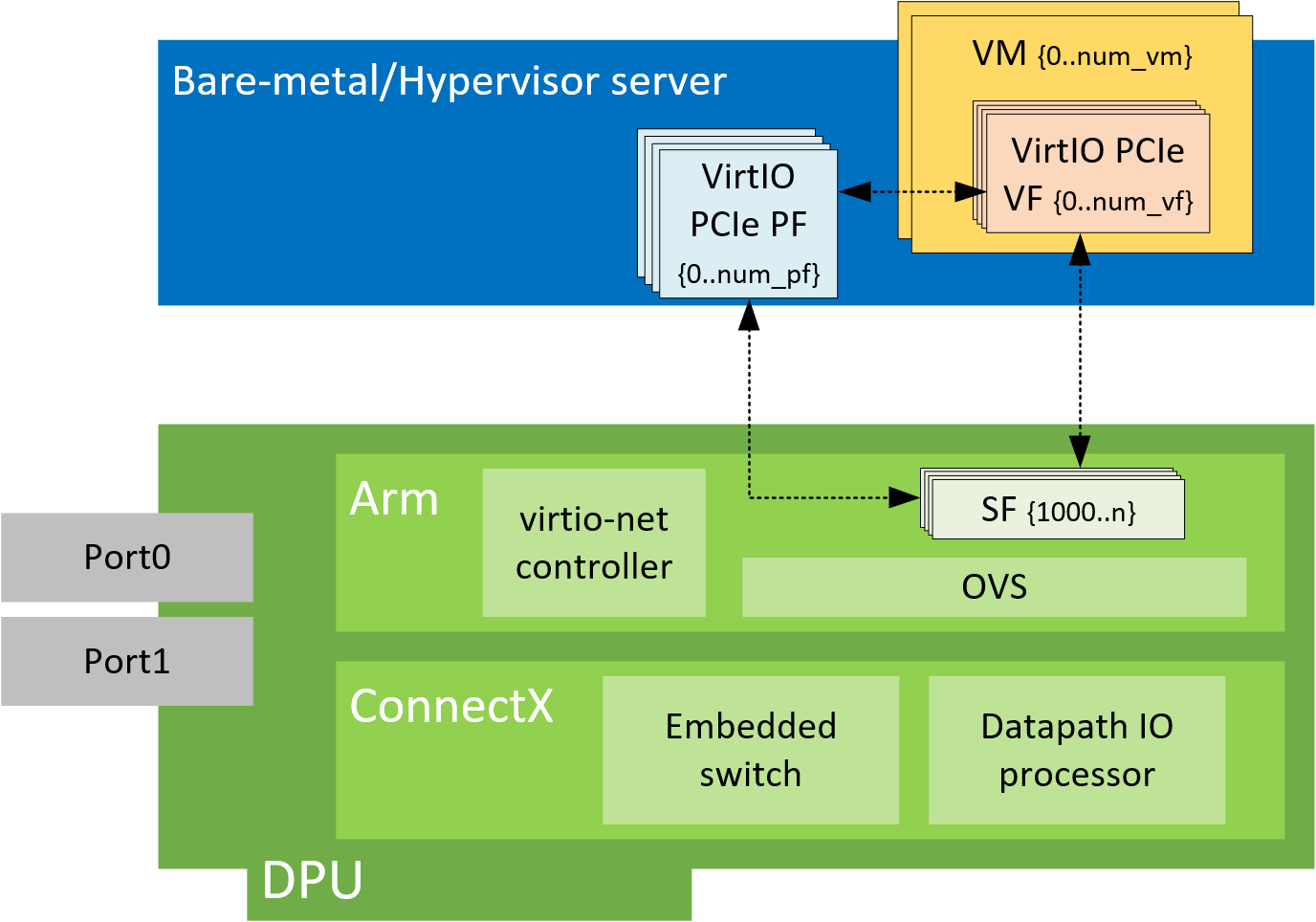

Virtio-net 完全模拟基于 ASAP^2。对于从主机侧创建的每个 virtio-net 设备，都会创建一个 SF representor 来表示来自 BlueField 侧的设备。必须使 SF representor 与上行链路 representor 位于同一个 OVS 网桥中。

SF representor 名称以固定模式设计，以映射不同类型的设备。

静态 PF

热插拔 PF

SR-IOV VF

SF 范围

1000-1999

2000-2999

3000 及以上

例如，第一个静态 PF 获取 en3f0pf0sf1000 的 SF representor，第二个热插拔 PF 获取 en3f0pf0sf2001 的 SF representor。建议从 virtnet list 的输出中的 sf_rep_net_device 字段验证 SF representor 的名称。

复制
已复制！



[dpu]# virtnet list
{
  ...
  "devices": [
    {
      "pf_id": 0,
      "function_type": "static PF",
      "transitional": 0,
      "vuid": "MT2151X03152VNETS0D0F2",
      "pci_bdf": "14:00.2",
      "pci_vhca_id": "0x2",
      "pci_max_vfs": "0",
      "enabled_vfs": "0",
      "msix_num_pool_size": 0,
      "min_msix_num": 0,
      "max_msix_num": 32,
      "min_num_of_qp": 0,
      "max_num_of_qp": 15,
      "qp_pool_size": 0,
      "num_msix": "64",
      "num_queues": "8",
      "enabled_queues": "7",
      "max_queue_size": "256",
      "msix_config_vector": "0x0",
      "mac": "D6:67:E7:09:47:D5",
      "link_status": "1",
      "max_queue_pairs": "3",
      "mtu": "1500",
      "speed": "25000",
      "rss_max_key_size": "0",
      "supported_hash_types": "0x0",
      "ctrl_mac": "D6:67:E7:09:47:D5",
      "ctrl_mq": "3",
      "sf_num": 1000,
      "sf_parent_device": "mlx5_0",
      "sf_parent_device_pci_addr": "0000:03:00.0",
      "sf_rep_net_device": "en3f0pf0sf1000",
      "sf_rep_net_ifindex": 15,
      "sf_rdma_device": "mlx5_4",
      "sf_cross_mkey": "0x18A42",
      "sf_vhca_id": "0x8C",
      "sf_rqt_num": "0x0",
      "aarfs": "disabled",
      "dim": "disabled"
    }
  ]
 }

找到 SF representor 名称后，将其添加到相应上行链路 representor 的同一 OVS 网桥，并确保 SF representor 处于启动状态

复制
已复制！



[dpu]# ovs-vsctl show
f2c431e5-f8df-4f37-95ce-aa0c7da738e0
    Bridge ovsbr1
        Port ovsbr1
            Interface ovsbr1
                type: internal
        Port en3f0pf0sf0
            Interface en3f0pf0sf0
        Port p0
            Interface p0
[dpu]# ovs-vsctl add-port ovsbr1 en3f0pf0sf1000
[dpu]# ovs-vsctl show
f2c431e5-f8df-4f37-95ce-aa0c7da738e0
    Bridge ovsbr1
        Port ovsbr1
            Interface ovsbr1
                type: internal
        Port en3f0pf0sf0
            Interface en3f0pf0sf0
        Port en3f0pf0sf1000
            Interface en3f0pf0sf1000
        Port p0
            Interface p0
[dpu]# ip link set dev en3f0pf0sf1000 up

用法

在固件/系统配置和系统断电重启后，virtio-net 设备应准备好部署。

首先，通过发出以下命令确保 mlxconfig 选项正确生效

信息

输出有一个包含 3 列的列表：default 配置、current 配置和 next-boot 配置。验证第 2 列下的值是否与预期配置匹配。

复制
已复制！



[dpu]# mlxconfig -d 03:00.0 -e q | grep -i \*
*        PER_PF_NUM_SF                               False(0)        True(1)         True(1)
*        NUM_OF_VFS                                  16              0               0
*        PF_BAR2_ENABLE                              True(1)         False(0)        False(0)
*        PCI_SWITCH_EMULATION_NUM_PORT               0               8               8
*        PCI_SWITCH_EMULATION_ENABLE                 False(0)        True(1)         True(1)
*        VIRTIO_NET_EMULATION_ENABLE                 False(0)        True(1)         True(1)
*        VIRTIO_NET_EMULATION_NUM_VF                 0               126             126
*        VIRTIO_NET_EMULATION_NUM_PF                 0               1               1
*        VIRTIO_NET_EMULATION_NUM_MSIX               2               64              64
*        VIRTIO_NET_EMULATION_NUM_VF_MSIX            0               64              64
*        PF_TOTAL_SF                                 0               508             508
*        PF_SF_BAR_SIZE                              0               8               8

如果系统配置正确，则 virtio-net-controller 服务应已启动并正在运行。如果该服务未显示为活动状态，请仔细检查上述固件/系统配置。

复制
已复制！



[dpu]# systemctl status virtio-net-controller.service
● virtio-net-controller.service - Nvidia VirtIO Net Controller Daemon
   Loaded: loaded (/etc/systemd/system/virtio-net-controller.service; enabled; vendor preset: disabled)
   Active: active (running)
     Docs: file:/opt/mellanox/mlnx_virtnet/README.md
 Main PID: 30715 (virtio_net_cont)
    Tasks: 55
   Memory: 11.7M
   CGroup: /system.slice/virtio-net-controller.service
           ├─30715 /usr/sbin/virtio_net_controller
           ├─30859 virtio_net_emu
           └─30860 virtio_net_ha

要重新加载或重启服务，请运行

复制
已复制！



[dpu]# systemctl restart virtio-net-controller.service

注意

当对 virtio-net-controller 服务使用“强制终止”（即，kill -9 或 kill -SIGKILL）时，用户应使用 kill -9 -<virtio_net_controller 进程的 pid，即上例中的 30715>（注意 pid 之前的短划线“-”）。

热插拔 PF 设备

创建 PF 设备

  1. 要创建热插拔 virtio-net 设备，请运行

    复制
    已复制！



    [dpu]# virtnet hotplug -i mlx5_0 -f 0x0 -m 0C:C4:7A:FF:22:93 -t 1500 -n 3 -s 1024

    信息

    有关完整用法，请参阅“Virtnet CLI 命令”。

    此命令创建一个热插拔 virtio-net 设备，其 MAC 地址为 0C:C4:7A:FF:22:93，MTU 为 1500，以及 3 个 virtio 队列，队列深度为 1024 个条目。该设备在 mlx5_0 的物理端口上创建。该设备通过其索引唯一标识。此索引用于查询和更新设备属性。如果设备创建成功，则会显示类似于以下内容的输出

    复制
    已复制！



    {
  "bdf": "15:00.0",
  "vuid": "MT2151X03152VNETS1D0F0",
  "id": 0,
  "transitional": 0,
  "sf_rep_net_device": "en3f0pf0sf2000",
  "mac": "0C:C4:7A:FF:22:93",
  "errno": 0,
  "errstr": "Success"
}

  2. 将设备的 representor 端口添加到 OVS 网桥并启动它。运行

    复制
    已复制！



    [dpu]# ovs-vsctl add-port <bridge> en3f0pf0sf2000
[dpu]# ip link set dev en3f0pf0sf2000 up

    完成步骤 1-2 后，virtio-net PCIe 设备应可从 hypervisor 操作系统获得，并具有相同的 PCIe BDF。

    复制
    已复制！



    [host]# lspci | grep -i virtio
15:00.0 Ethernet controller: Red Hat, Inc. Virtio network device (rev 01)

  3. 探测 virtio-net 驱动程序（例如，内核驱动程序）

    复制
    已复制！



    [host]# modprobe -v virtio-pci && modprobe -v virtio-net

  4. 应创建 virtio-net 设备。有两种方法可以定位网络设备

    • 从主机侧检查 dmesg 以查找相应的 PCIe BDF

      复制
      已复制！



      [host]# dmesg | tail -20 | grep 15:00.0 -A 10 | grep virtio_net
[3908051.494493] virtio_net virtio2 ens2f0: renamed from eth0

    • 检查所有网络设备并找到相应的 MAC 地址

      复制
      已复制！



      [host]# ip link show | grep -i "0c:c4:7a:ff:22:93" -B 1
31: ens2f0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc fq_codel state UP mode DEFAULT group default qlen 1000
    link/ether 0c:c4:7a:ff:22:93 brd ff:ff:ff:ff:ff:ff

  5. 检查探测到的驱动程序及其 BDF 是否与热插拔设备的输出匹配

    复制
    已复制！



    [host]# ethtool -i ens2f0
driver: virtio_net
version: 1.0.0
firmware-version:
expansion-rom-version:
bus-info: 0000:15:00.0
supports-statistics: yes
supports-test: no
supports-eeprom-access: no
supports-register-dump: no
supports-priv-flags: no

现在，热插拔 virtio-net 设备已准备好用作通用网络设备。

销毁 PF 设备

要热拔出 virtio-net 设备，请运行

复制
已复制！



[dpu]# virtnet unplug -p 0
{'id': '0x1'}
{
  "errno": 0,
  "errstr": "Success"
}

热插拔设备及其 representor 将被销毁。

SR-IOV VF 设备

创建 SR-IOV VF 设备

在配置固件和 BlueField/主机系统并完成正确的配置后，用户可以创建 SR-IOV VF。

以下过程提供了一个在静态 PF 之上创建一个 VF 的示例

  1. 定位暴露给主机侧的 virtio-net PF

    复制
    已复制！



    [host]# lspci | grep -i virtio
14:00.2 Network controller: Red Hat, Inc. Virtio network device

  2. 验证 PCIe BDF 是否与来自 BlueField 侧的后端设备匹配

    复制
    已复制！



    [dpu]# virtnet list
{
  ...
   "devices": [
    {
      "pf_id": 0,
      "function_type": "static PF",
      "transitional": 0,
      "vuid": "MT2151X03152VNETS0D0F2",
      "pci_bdf": "14:00.2",
      "pci_vhca_id": "0x2",
      "pci_max_vfs": "0",
      "enabled_vfs": "0",
      "msix_num_pool_size": 0,
      "min_msix_num": 0,
      "max_msix_num": 32,
      "min_num_of_qp": 0,
      "max_num_of_qp": 15,
      "qp_pool_size": 0,
      "num_msix": "64",
      "num_queues": "8",
      "enabled_queues": "7",
      "max_queue_size": "256",
      "msix_config_vector": "0x0",
      "mac": "D6:67:E7:09:47:D5",
      "link_status": "1",
      "max_queue_pairs": "3",
      "mtu": "1500",
      "speed": "25000",
      "rss_max_key_size": "0",
      "supported_hash_types": "0x0",
      "ctrl_mac": "D6:67:E7:09:47:D5",
      "ctrl_mq": "3",
      "sf_num": 1000,
      "sf_parent_device": "mlx5_0",
      "sf_parent_device_pci_addr": "0000:03:00.0",
      "sf_rep_net_device": "en3f0pf0sf1000",
      "sf_rep_net_ifindex": 15,
      "sf_rdma_device": "mlx5_4",
      "sf_cross_mkey": "0x18A42",
      "sf_vhca_id": "0x8C",
      "sf_rqt_num": "0x0",
      "aarfs": "disabled",
      "dim": "disabled"
    }
  ]
 }

  3. 从主机探测 virtio_pci 和 virtio_net 模块

    复制
    已复制！



    [host]# modprobe -v virtio-pci && modprobe -v virtio-net

    应创建 PF 网络设备。

    复制
    已复制！



    [host]# ip link show | grep -i "4A:82:E3:2E:96:AB" -B 1
21: ens2f2: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP mode DEFAULT group default qlen 1000
    link/ether 4a:82:e3:2e:96:ab brd ff:ff:ff:ff:ff:ff

    MAC 地址和 PCIe BDF 应在 BlueField 侧 (virtnet list) 和主机侧 (ethtool) 之间匹配。

    复制
    已复制！



    [host]# ethtool -i ens2f2
driver: virtio_net
version: 1.0.0
firmware-version:
expansion-rom-version:
bus-info: 0000:14:00.2
supports-statistics: yes
supports-test: no
supports-eeprom-access: no
supports-register-dump: no
supports-priv-flags: no

  4. 要在主机上创建 SR-IOV VF 设备，请使用 PF PCIe BDF (0000:14:00.2 在此示例中) 运行以下命令

    复制
    已复制！



    [host]# echo 1 > /sys/bus/pci/drivers/virtio-pci/0000\:14\:00.2/sriov_numvfs

    从主机创建了 1 个额外的 virtio-net 设备

    复制
    已复制！



    [host]# lspci | grep -i virtio
14:00.2 Ethernet controller: Red Hat, Inc. Virtio network device (rev 01)
14:00.4 Ethernet controller: Red Hat, Inc. Virtio network device (rev 01)

    BlueField 侧也从 virtnet list 显示 VF 信息

    复制
    已复制！



    [dpu]# virtnet list
    ...
    {
      "vf_id": 0,
      "parent_pf_id": 0,
      "function_type": "VF",
      "transitional": 0,
      "vuid": "MT2151X03152VNETS0D0F2VF1",
      "pci_bdf": "14:00.4",
      "pci_vhca_id": "0xD",
      "pci_max_vfs": "0",
      "enabled_vfs": "0",
      "num_msix": "12",
      "num_queues": "8",
      "enabled_queues": "7",
      "max_queue_size": "256",
      "msix_config_vector": "0x0",
      "mac": "16:FF:A2:6E:6D:A9",
      "link_status": "1",
      "max_queue_pairs": "3",
      "mtu": "1500",
      "speed": "25000",
      "rss_max_key_size": "0",
      "supported_hash_types": "0x0",
      "ctrl_mac": "16:FF:A2:6E:6D:A9",
      "ctrl_mq": "3",
      "sf_num": 3000,
      "sf_parent_device": "mlx5_0",
      "sf_parent_device_pci_addr": "0000:03:00.0",
      "sf_rep_net_device": "en3f0pf0sf3000",
      "sf_rep_net_ifindex": 18,
      "sf_rdma_device": "mlx5_5",
      "sf_cross_mkey": "0x58A42",
      "sf_vhca_id": "0x8D",
      "sf_rqt_num": "0x0",
      "aarfs": "disabled",
      "dim": "disabled"
     }

  5. 将相应的 SF representor 添加到 OVS 网桥，作为 virtio-net PF 并启动它。运行

    复制
    已复制！



    [dpu]# ovs-vsctl add-port <bridge> en3f0pf0sf3000
[dpu]# ip link set dev en3f0pf0sf3000 up

现在，VF 可以正常工作了。

注意

信息

从主机侧启用 SR-IOV 需要几分钟时间。例如，创建 504 个 VF 可能需要 5 分钟。

提示

建议在创建 VF 之前禁用 VF 自动探测。

复制
已复制！



[host]# echo 0 > /sys/bus/pci/drivers/virtio-pci/<virtio_pf_bdf>/sriov_drivers_autoprobe
[host]# echo <num_vfs> > /sys/bus/pci/drivers/virtio-pci/<virtio_pf_bdf>/sriov_numvfs

用户可以在完成后直接将 VF 直通到 VM。如果需要在 hypervisor 操作系统内部使用 VF，请绑定 VF PCIe BDF

复制
已复制！



[host]# echo <virtio_vf_bdf> > /sys/bus/pci/drivers/virtio-pci/bind

请记住重新启用自动探测以用于其他用例

复制
已复制！



[host]# echo 1 > /sys/bus/pci/drivers/virtio-pci/<virtio_pf_bdf>/sriov_drivers_autoprobe

警告

在不同线程上为同一 PF 创建 VF 可能会导致 hypervisor 操作系统挂起。


销毁 SR-IOV VF 设备

要在主机上销毁 SR-IOV VF 设备，请运行

复制
已复制！



[host]# echo 0 > /sys/bus/pci/drivers/virtio-pci/<virtio_pf_bdf>/sriov_numvfs

注意

当 echo 命令从主机操作系统返回时，并不一定意味着 BlueField 侧已完成其操作。要验证 BlueField 是否完成，并且可以安全地重新创建 VF，请执行以下操作之一

  • 检查 BlueField 中的控制器日志，并确保您看到类似于以下的日志条目

    复制
    已复制！



    [dpu]# journalctl -u virtio-net-controller.service -n 3 -f
virtio-net-controller[5602]: [INFO] virtnet.c:675:virtnet_device_vfs_unload: static PF[0], Unload (1) VFs finished

  • 从 BlueField 侧查询最后一个 VF

    复制
    已复制！



    [dpu]# virtnet query -p 0 -v 0 -b
{'all': '0x0', 'vf': '0x0', 'pf': '0x0', 'dbg_stats': '0x0', 'brief': '0x1', 'latency_stats': '0x0', 'stats_clear': '0x0'}
{
  "Error": "Device doesn't exist"
}

注意

销毁 VF 后，从 BlueField 侧为 virtio-net 创建的 SF 不会被销毁，而是保存到 SF 池中以供以后重用。

注意

不支持在为热插拔或 VF 执行设备创建/销毁时重启 virtio-net-controller 服务。

将 Virtio-net 设备分配给虚拟机

所有 virtio-net 设备（静态/热插拔 PF 和 VF）都支持 PCIe 直通到 VM。PCIe 直通允许设备在 VM 中获得更好的性能。

可以通过 virt-manager 或 virsh command 将 virtio-net 设备分配给 VM。

定位 Virtio-net 设备

所有 virtio-net 设备都可以由 hypervisor 操作系统中的 PCIe 子系统扫描，并显示为标准 PCIe 设备。运行以下命令以定位 virtio-net 设备及其 PCIe BDF。

复制
已复制！



[host]# lspci | grep 'Virtio network'
00:09.1 Ethernet controller: Red Hat, Inc. Virtio network device (rev 01)


使用 virt-manager

启动 virt-manager，运行以下命令

复制
已复制！



[host]# virt-manager

注意

确保您的系统已启用 xterm 以显示 virt-manager GUI。

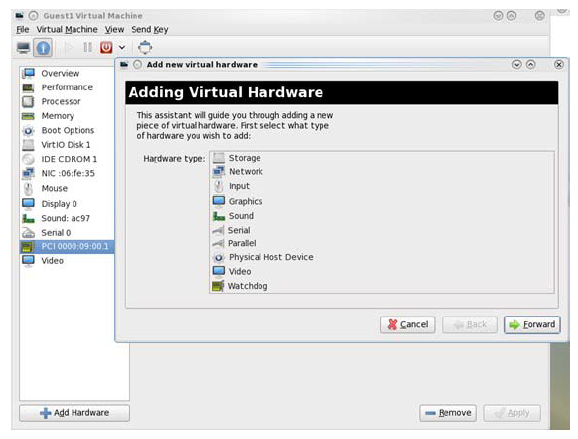

双击虚拟机并打开其属性。导航到详细信息 → 添加硬件 → PCIe 主机设备。


根据 virtio-net 设备虚拟功能的 PCIe 设备（例如，00:09.1）选择一个，重启或启动 VM。

使用 virsh 命令

  1. 运行以下命令以获取 VM 列表，并按 Name 字段选择目标 VM

    复制
    已复制！



    [host]# virsh list --all
 Id   Name                           State
----------------------------------------------
 1    host-101-CentOS-8.5           running

  2. 编辑 VM 的 XML 文件，运行

    复制
    已复制！



    [host]# virsh edit <VM_NAME>

  3. 使用 vfio 作为驱动程序，将目标 virtio-net 设备 PCIe BDF 分配给 VM，将 BUS/SLOT/FUNCTION/BUS_IN_VM/SLOT_IN_VM/FUNCTION_IN_VM 替换为相应的设置。

    复制
    已复制！



    <hostdev mode='subsystem' type='pci' managed='no'>
  <driver name='vfio'/>
    <source>
      <address domain='0x0000' bus='<#BUS>' slot='<#SLOT>' function='<#FUNCTION>'/>
    </source>
  <address type='pci' domain='0x0000' bus='<#BUS_IN_VM>' slot='<#SLOT_IN_VM>' function='<#FUNCTION_IN_VM>'/>
</hostdev>

    例如，将目标设备 00.09.1 分配给 VM，并且其在 VM 中的 PCIe BDF 为 01:00.0

    复制
    已复制！



    <hostdev mode='subsystem' type='pci' managed='no'>
  <driver name='vfio'/>
    <source>
      <address domain='0x0000' bus='0x00' slot='0x09' function='0x1'/>
    </source>
  <address type='pci' domain='0x0000' bus='0x01' slot='0x00' function='0x0'/>
</hostdev>

  4. 如果 VM 已经启动，则销毁它

    复制
    已复制！



    [host]# virsh destory <VM_NAME>

  5. 使用新的 XML 配置启动 VM

    复制
    已复制！



    [host]# virsh start <VM_NAME>

配置文件

配置文件选项

控制器服务有一个可选的 JSON 格式配置文件，允许用户自定义多个参数。配置文件应在 DPU 上定义，路径为 /opt/mellanox/mlnx_virtnet/virtnet.conf。每次控制器启动时都会读取此文件。

注意

当配置文件发生更改时，应重启控制器 systemd 服务。不支持动态更改 virtnet.conf。

参数

默认值

类型

描述

ib_dev_p0

mlx5_0

字符串

RDMA 设备（例如，mlx5_0），用于在端口 0 上创建 SF。当 is_lag 为 0 时，此端口是 EMU 管理器。

ib_dev_p1

mlx5_1

字符串

RDMA 设备（例如，mlx5_1），用于在端口 1 上创建 SF

ib_dev_for_static_pf

mlx5_0

字符串

在其上创建静态 virtio PF 的 RDMA 设备（例如，mlx5_0）

ib_dev_lag

Null

字符串

RDMA LAG 设备（例如，mlx5_bond_0），用于在 LAG 上创建 SF。默认值为 mlx5_bond_0。当 is_lag 为 1 时，此端口是 EMU 管理器。ib_dev_lag 和 ib_dev_p0/ib_dev_p1 不能同时配置。

static_pf

N/A

列表

以下子参数可用于配置静态 PF

子参数

默认值

类型

描述

mac_base

Null

字符串

静态 PF 的基本 MAC 地址。MAC 将按照以下模式自动分配：mac_base→pf_0，mac_base + 1→pf_1 等。

注意

控制器不验证 MAC 地址（长度除外）。用户必须确保 MAC 有效且唯一。

features

自动

数字

静态 PF 的 Virtio 规范定义的功能位。

注意

如果不确定，请将 features 从 JSON 文件中删除，将自动分配默认值。默认值在控制器启动时动态确定。有关更多信息，请参阅“功能位”部分。

is_lag

0

数字

指定是否使用 LAG

注意

如果使用 LAG，请确保为静态 PF 使用正确的 IB 设备

single_port

0

数字

指定 DPU 是否为单端口设备。它与 is_lag 互斥。

recovery

1

数字

指定是否启用恢复。如果未指定，则默认启用恢复。要禁用它，请将 recovery 设置为 0。有关恢复的项目和更多信息，请参阅“恢复”部分。

sf_pool_percent

0

数字

将初始 SF 池大小确定为 mlxconfig 的 PF_TOTAL_SF 的百分比。有效范围：[0, 100]。例如，如果值为 5，则创建一个包含 PF_TOTAL_SF 的 5% 的 SF 池。0 表示不预先保留 SF 池（默认值）。

注意

PF_TOTAL_SF 由所有应用程序共享。用户必须确保百分比请求得到保证，否则控制器将无法保留请求的 SF，从而导致失败。

sf_pool_force_destroy

0

数字

指定是否销毁 SF 池。设置为 1 时，控制器在停止/重启时销毁 SF 池（如果 sf_pool_percent 在启动时不为 0，则会重新创建 SF 池）。否则，它不会销毁。默认值为 0。

packed_vq

0

数字

指定是否启用打包 VQ 模式。如果未指定，则默认禁用打包 VQ。要启用，请将 packed_vq 设置为 1。有关 VQ 类型，请参阅“Virt 队列类型”部分。

注意

如果首次启用或修改 packed_vq 设置，则在重启控制器时必须卸载 guest OS 上的 virtio 驱动程序。

mrg_rxbuf

0

数字

启用后，可合并缓冲区功能将与主机驱动程序协商。此功能允许 guest 驱动程序使用多个 RX 描述符链来接收单个接收数据包，从而提高带宽。

注意

如果首次启用或修改 mrg_rxbuf 设置，则在重启控制器时必须卸载 guest OS 上的 virtio 驱动程序。

dpa_core_start

0

数字

指定 virtnet 应用程序的起始 DPA 核心。仅对 NVIDIA® BlueField®-3 及更高版本有效。值必须大于 0 且小于 11。与 dpa_core_end 一起，dpa_core_start 定义了多少个 DPA 核心用于 virtio-net 数据平面。

注意

当同时运行多个 DPA 应用程序时，这是高级选项。普通用户应将此选项保留为默认值。

dpa_core_end

10

数字

指定 virtnet 应用程序的结束 DPA 核心。仅对 BlueField-3 及更高版本有效。值必须大于 dpa_core_start 且小于 11。

vf

N/A

列表

以下子参数可用于配置 VF

子参数

默认值

类型

描述

mac_base

Null

字符串

VF 的基本 MAC 地址。MAC 将按照以下模式自动分配：mac_base→vf_0，mac_base + 1→vf_1 等。

注意

控制器不验证 MAC 地址（长度除外）。用户必须确保 MAC 有效且唯一。

features

自动

数字

VF 的 Virtio 规范定义的功能位。

注意

如果不确定，请将 features 从 JSON 文件中删除，将自动分配默认值。默认值在控制器启动时动态确定。有关更多信息，请参阅“功能位”部分。

vfs_per_pf

0

数字

要在每个 PF 上创建的 VF 数量。例如：如果 vfs_per_pf 为 100，则 pf_1 上的 vf_0 将使用 mac_base + 100 作为其 MAC。

注意

vfs_per_pf ≤ mlxconfig 中的 VIRTIO_NET_EMULATION_NUM_VF。

注意

用户负责确保在每个静态 PF 上，创建的 VF ≤ vfs_per_pf.。

注意

如果指定了 mac_base，则此参数是必需的。

max_queue_pairs

自动

数字

要使用的队列对数。如果未指定，则默认队列对数从父 PF 继承。

max_queue_size

自动

数字

要使用的 Virtqueue 大小（即，vq 深度）。如果未指定，则默认 vq 大小从父 PF 继承。

mtu

1500

数字

VF 的最大传输单元，可以 ≤ 9216。


配置文件示例

注意

在重启控制器之前，请验证配置文件的 JSON 格式，尤其是语法和符号。否则，控制器可能无法启动。

在双端口 BlueField 上配置 LAG

有关在 LAG 模式下配置 BlueField 的信息，请参阅“链路聚合”文档。

有关在 LAG 模式下配置 virtio-net 的信息，请参阅“链路聚合”页面。

在双端口 BlueField 上配置静态 PF

以下配置将所有静态 PF 配置为在非 LAG 配置中使用 mlx5_0（端口 0）作为数据路径设备，以及 PF 的默认 MAC 和功能

复制
已复制！



{
  "ib_dev_p0": "mlx5_0",
  "ib_dev_p1": "mlx5_1",
  "ib_dev_for_static_pf": "mlx5_0",
  "is_lag": 0,
  "static_pf": {
    "mac_base": "08:11:22:33:44:55",
    "features": "0x230047082b"
  }
}


配置 VF 特定选项

以下配置使用默认参数配置 VF。使用此配置，每个 PF 根据 mac_base 分配 MAC，最多 126 个 VF。每个 VF 创建 4 个队列对，每个队列的深度为 256。

注意

如果 vfs_per_pf 小于 mlxconfig 中的 VIRTIO_NET_EMULATION_NUM_VF，并且创建了更多 VF，则重复的 MAC 将分配给不同的 VF。

复制
已复制！



{
  "vf": {
    "mac_base": "06:11:22:33:44:55",
    "features": "0x230047082b",
    "vfs_per_pf": 126,
    "max_queue_pairs": 4,
    "max_queue_size": 256
  }
}

Virtnet CLI 命令

用户前端 CLI

为了与 virtio-net-controller 后端服务通信，BlueField 上安装了一个用户前端程序 virtnet，它基于远程过程调用 (RPC) 协议，并使用 JSON 格式输出。运行以下命令以检查其用法

复制
已复制！



usage: virtnet [-h] [-v] {hotplug,unplug,list,query,modify,log,version,restart,validate,update,health,debug,stats} ...

Nvidia virtio-net-controller command line interface v24.10.20

positional arguments:
  {hotplug,unplug,list,query,modify,log,version,restart,validate,update,health,debug,stats}
                        ** Use -h for sub-command usage
    hotplug             hotplug virtnet device
    unplug              unplug virtnet device
    list                list all virtnet devices
    query               query all or individual virtnet device(s)
    modify              modify virtnet device
    log                 set log level
    version             show virtio net controller version info
    restart             Do fast restart of controller without killing the service
    validate            validate configurations
    update              update controller
    health              controller health utility
    debug               For debug purpose, cmds can be changed without notice
    stats               stats of virtnet device

options:
  -h, --help            show this help message and exit
  -v, --version         show program's version number and exit

Virtnet 支持通过输入一个命令并按 Tab 键进行命令行自动补全。

要检查当前运行的控制器版本

复制
已复制！



# virtnet -v


热插拔

此命令热插拔一个暴露给主机端的 virtio-net PCIe PF 设备。

语法

复制
已复制！



virtnet hotplug -i IB_DEVICE -m MAC -t MTU -n MAX_QUEUES -s MAX_QUEUE_SIZE [-h] [-u SF_NUM] [-f FEATURES] [-l]

选项

缩写

参数类型

必需

描述

--help

-h

N/A

否

显示帮助信息并退出

--ib_device

-i

字符串

是

物理端口上的 RDMA 设备 (例如，mlx5_0)，热插拔设备在该端口之上创建。

选项

  • mlx5_0 – 端口 1

  • mlx5_1 – 端口 2

  • mlx5_bond_0 – LAG

--features

-f

十六进制数字

否

要在十六进制格式中启用的功能位。请参阅“Virtio-net 功能位”页面。

注意

请注意，某些功能默认启用。查询设备以显示支持的位。

--mac

-m

数字

是

virtio-net 设备的 MAC 地址。

注意

控制器不验证 MAC 地址（长度除外）。用户必须确保 MAC 有效且唯一。

--mtu

-t

数字

是

virtio-net 设备的最大传输单元 (MTU) 大小。它必须小于上行链路 rep MTU 大小。

--num_queues

-n

数字

是

与 max_queue_pairs 互斥。

可以为 virtio-net 设备创建的最大虚拟队列数。TX、RX、ctrl 队列分别计数（例如，3 具有 1 个 TX VQ、1 个 RX VQ、1 个 Ctrl VQ）。

注意

此选项将在未来被弃用。

--max_queue_pairs

-qp

数字

是

与 num_queues 互斥。

数据 VQ 对的数量。一个 VQ 对有一个 TX 队列和一个 RX 队列。它不计算控制或管理 VQ。从主机端来看，它在 ethtool -l <virtio-dev> 中显示为 Pre-set maximums->Combined。

--max_queue_size

-s

数字

是

virt 队列中缓冲区的最大数量，介于 0x4 和 0x8000 之间。必须是 2 的幂。

--sf_num

-u

数字

否

用于此热插拔设备的 SF 编号，必须介于 2000 和 2999 之间。

--legacy

-l

N/A

否

创建传统（过渡）热插拔设备


输出

条目

类型

描述


bdf

字符串

主机枚举的 PCIe BDF（总线:设备:功能）编号。用户应该从主机端看到此 PCIe 设备。


vuid

字符串

唯一的设备 SN。它可以作为索引来查询/修改/拔出此设备。


id

编号

唯一的设备 ID。它可以作为索引来查询/修改/拔出此设备。


transitional

编号

当前设备是否为过渡热插拔设备。

  • 0 – 现代设备

  • 1 – 过渡设备


sf_rep_net_device

字符串

SF representor 名称代表 virtio-net 设备。应将其添加到 OVS 网桥中。


mac

字符串

热插拔 virtio-net 设备的 MAC 地址

errno

编号

热插拔失败时的错误号。

  • 0 – 成功

  • 非 0 – 失败

errstr

字符串

错误号的解释


示例

以下示例演示如何热插拔一个 MAC 地址为 0C:C4:7A:FF:22:93、MTU 为 1500、以及 1 对虚拟队列 (QP) 对，深度为 1024 个条目的设备。该设备在 mlx5_0 的物理端口上创建。

复制
已复制！



# virtnet hotplug -i mlx5_0 -m 0C:C4:7A:FF:22:93 -t 1500 -qp 1 -s 1024
{
  "bdf": "15:00.0",
  "vuid": "MT2151X03152VNETS1D0F0",
  "id": 0,
  "transitional": 0,
  "sf_rep_net_device": "en3f0pf0sf2000",
  "mac": "0C:C4:7A:FF:22:93",
  "errno": 0,
  "errstr": "Success"
}

拔出

此命令拔出 virtio-net PCIe PF 设备。

语法

复制
已复制！



virtnet unplug [-h] [-p PF | -u VUID]

只需要 --pf 和 --vuid 中的一个来拔出设备。

选项

缩写

参数类型

必需

描述

--help

-h

N/A

否

显示帮助信息并退出

--pf

-p

数字

是

热插拔时返回的唯一设备 ID。可以使用 virtnet list 检索。

--vuid

-u

字符串

是

热插拔时返回的唯一设备 SN。可以使用 virtnet list 检索。


输出

条目

类型

描述

errno

编号

操作失败时的错误号

  • 0 – 成功

  • 非 0 – 失败

errstr

字符串

错误号的解释


示例

使用 PF ID 拔出热插拔设备

复制
已复制！



# virtnet unplug -p 0
{'id': '0x1'}
{
  "errno": 0,
  "errstr": "Success"
}

列表

此命令列出所有现有的 virtio-net 设备，包括全局信息和每个设备的单独信息。

语法

复制
已复制！



virtnet list [-h]

选项

缩写

参数类型

必需

描述

--help

-h

N/A

否

显示帮助信息并退出


输出

输出分为两个主要部分。第一个部分由 controller 包裹，是全局配置和功能。

条目

类型

描述

controller

字符串

此部分下的条目是控制器的全局信息

emulation_manager

字符串

用于管理内部资源的 RDMA 设备管理器。应为默认的 mlx5_0。


max_hotplug_devices

字符串

可以热插拔的最大设备数量


max_virt_net_devices

字符串

设备仿真管理器管理的仿真设备总数


max_virt_queues

字符串

每个设备支持的最大 virt 队列数


max_tunnel_descriptors

字符串

设备在单个隧道请求中可以发送的最大描述符数


supported_features

字符串

设备支持的功能总列表


supported_virt_queue_types

字符串

当前支持的 virt 队列类型：Packed 和 Split

supported_event_modes

字符串

当前支持的事件模式：no_msix_mode、qp_mode、msix_mode

每个设备在 devices 下都有自己的部分。

条目

类型

描述

devices

字符串

此部分下的条目是每个设备的信息

pf_id

数字

物理功能 ID

function_type

字符串

功能类型：静态 PF、热插拔 PF、VF


transitional

数字

当前设备是否为过渡热插拔设备

  • 0 – 现代设备

  • 1 – 过渡设备


vuid

字符串

唯一的设备 SN，它可以作为索引来查询/修改/拔出设备


pci_bdf

字符串

描述 virtio-net PCIe 设备的 总线:设备:功能

pci_vhca_id

数字

通用 virtio-net 设备的虚拟 HCA 标识符。仅用于调试目的。

pci_max_vfs

数字

可以为此 PF 创建的最大 virtio-net VF 数量。仅对 PF 有效。


enabled_vfs

数字

当前为此 PF 启用的 virtio-net VF 数量


msix_num_pool_size

数字

此 PF 上 VF 可用的空闲动态 MSIX 数量


min_msix_num

数字

可以为 virtio-net VF 设置的动态 MSI-X 的最小数量


max_msix_num

数字

可以为 virtio-net VF 设置的动态 MSI-X 的最大数量


min_num_of_qp

数字

可以为 virtio-net VF 设置的动态数据 VQ 对（即，每对有一个 TX 和 1 个 RX 队列）的最小数量


max_num_of_qp

数字

可以为 virtio-net VF 设置的动态数据 VQ 对（即，每对有一个 TX 和 1 个 RX 队列）的最小数量


qp_pool_size

数字

此 PF 上 VF 可用的空闲动态数据 VQ 对（即，每对有一个 TX 和 1 个 RX 队列）的数量

num_msix

数字

此设备可用的最大 MSI-X 数量

num_queues

数字

可以为此设备创建的最大虚拟队列数，驱动程序可以选择创建更少的队列

enabled_queues

数字

驱动程序当前启用的虚拟队列数


max_queues_size

数字

可以为每个 VQ 创建的最大虚拟队列深度（以字节为单位），驱动程序可以使用更小的深度


msix_config_vector

字符串

驱动程序用于 virtio 配置空间的 MSI-X 向量号。0xFFFF 表示未请求向量。


mac

字符串

virtio-net 设备的永久 MAC 地址，只能从控制器端通过 modify 命令更改

link_status

数字

virtio-net 设备在驱动程序端的链路状态

  • 0 – down

  • 1 – up

max_queue_pairs

数字

数据 VQ 对的数量。一个 VQ 对有一个 TX 队列和一个 RX 队列。不计算控制或管理 VQ。从主机端来看，它在 ethtool -l <virtio-dev> 中显示为 Pre-set maximums->Combined。


mtu

数字

virtio-net 设备的 MTU。默认为 1500。


speed

数字

virtio-net 设备的链路速度，单位为 Mb/s


rss_max_key_size

数字

RSS 密钥的最大支持长度。仅当启用 VIRTIO_NET_F_RSS 或 VIRTIO_NET_F_HASH_REPORT 时适用。


supported_hash_types

数字

此设备支持的哈希类型，以十六进制表示。仅当启用 VIRTIO_NET_F_HASH_REPORT 时适用

  • VIRTIO_NET_HASH_TYPE_IPv4 (位 0)

  • VIRTIO_NET_HASH_TYPE_TCPv4 (位 1)

  • VIRTIO_NET_HASH_TYPE_UDPv4 (位 2)

  • VIRTIO_NET_HASH_TYPE_IPv6 (位 3)

  • VIRTIO_NET_HASH_TYPE_TCPv6 (位 4)

  • VIRTIO_NET_HASH_TYPE_UDPv6 (位 5)


ctrl_mac

字符串

驱动程序配置的管理 MAC 地址。不会随驱动程序重新加载或主机重启而持久存在。

ctrl_mq

数字

驱动程序配置的队列对/通道数。从主机端来看，它在 ethtool -l <virtio-dev> 中显示为 Current hardware settings->Combined。

sf_num

数字

用于此 virtio-net 设备的可扩展功能编号

sf_parent_device

字符串

用于创建 SF 的 RDMA 设备


sf_parent_device_pci_addr

字符串

用于创建 SF 的 PCIe 设备地址（总线:设备:功能）


sf_rep_net_device

字符串

代表 virtio-net 设备


sf_rep_net_ifindex

数字

SF representor 网络接口索引


sf_rdma_device

字符串

SF RDMA 设备接口名称

sf_cross_mkey

数字

为 SF 创建的跨设备 MKEY。仅用于调试目的。

sf_vhca_id

数字

SF 的虚拟 HCA 标识符。仅用于调试目的。

rqt_num

数字

用于此 virtio-net 设备的 RQ 表 ID。仅用于调试目的。

aarfs

字符串

是否启用或禁用加速接收流转向配置

dim

字符串

是否启用或禁用动态中断节制 (DIM)


示例

以下是列出 1 个已创建的静态 PF 的示例

复制
已复制！



# virtnet list
{
  "controller": {
    "emulation_manager": "mlx5_0",
    "max_hotplug_devices": "0",
    "max_virt_net_devices": "1",
    "max_virt_queues": "256",
    "max_tunnel_descriptors": "6",
    "supported_features": {
      "value": "0x8b00037700ef982f",
      "    0": "VIRTIO_NET_F_CSUM",
      "    1": "VIRTIO_NET_F_GUEST_CSUM",
      "    2": "VIRTIO_NET_F_CTRL_GUEST_OFFLOADS",
      "    3": "VIRTIO_NET_F_MTU",
      "    5": "VIRTIO_NET_F_MAC",
      "   11": "VIRTIO_NET_F_HOST_TSO4",
      "   12": "VIRTIO_NET_F_HOST_TSO6",
      "   15": "VIRTIO_F_MRG_RX_BUFFER",
      "   16": "VIRTIO_NET_F_STATUS",
      "   17": "VIRTIO_NET_F_CTRL_VQ",
      "   18": "VIRTIO_NET_F_CTRL_RX",
      "   19": "VIRTIO_NET_F_CTRL_VLAN",
      "   21": "VIRTIO_NET_F_GUEST_ANNOUNCE",
      "   22": "VIRTIO_NET_F_MQ",
      "   23": "VIRTIO_NET_F_CTRL_MAC_ADDR",
      "   32": "VIRTIO_F_VERSION_1",
      "   33": "VIRTIO_F_IOMMU_PLATFORM",
      "   34": "VIRTIO_F_RING_PACKED",
      "   36": "VIRTIO_F_ORDER_PLATFORM",
      "   37": "VIRTIO_F_SR_IOV",
      "   38": "VIRTIO_F_NOTIFICATION_DATA",
      "   40": "VIRTIO_F_RING_RESET",
      "   41": "VIRTIO_F_ADMIN_VQ",
      "   56": "VIRTIO_NET_F_HOST_USO",
      "   57": "VIRTIO_NET_F_HASH_REPORT",
      "   59": "VIRTIO_NET_F_GUEST_HDRLEN",
      "   63": "VIRTIO_NET_F_SPEED_DUPLEX"
    },
    "supported_virt_queue_types": {
      "value": "0x1",
      "    0": "SPLIT"
    },
    "supported_event_modes": {
      "value": "0x5",
      "    0": "NO_MSIX_MODE",
      "    2": "MSIX_MODE"
    }
  },
  "devices": [
    {
      "pf_id": 0,
      "function_type": "static PF",
      "transitional": 0,
      "vuid": "MT2306XZ00BNVNETS0D0F2",
      "pci_bdf": "e2:00.2",
      "pci_vhca_id": "0x2",
      "pci_max_vfs": "0",
      "enabled_vfs": "0",
      "msix_num_pool_size": 0,
      "min_msix_num": 0,
      "max_msix_num": 256,
      "min_num_of_qp": 0,
      "max_num_of_qp": 127,
      "qp_pool_size": 0,
      "num_msix": "256",
      "num_queues": "255",
      "enabled_queues": "0",
      "max_queue_size": "256",
      "msix_config_vector": "0xFFFF",
      "mac": "16:B0:E0:41:B8:0D",
      "link_status": "1",
      "max_queue_pairs": "127",
      "mtu": "1500",
      "speed": "100000",
      "rss_max_key_size": "0",
      "supported_hash_types": "0x0",
      "ctrl_mac": "00:00:00:00:00:00",
      "ctrl_mq": "0",
      "sf_num": 1000,
      "sf_parent_device": "mlx5_0",
      "sf_parent_device_pci_addr": "0000:03:00.0",
      "sf_rep_net_device": "en3f0pf0sf1000",
      "sf_rep_net_ifindex": 10,
      "sf_rdma_device": "mlx5_3",
      "sf_cross_mkey": "0x12642",
      "sf_vhca_id": "0x124",
      "sf_rqt_num": "0x0",
      "aarfs": "disabled",
      "dim": "disabled"
    }
  ]
}

查询

此命令查询给定设备的详细信息，包括所有已创建的 VQ 信息。

语法

复制
已复制！



virtnet query [-h] {[-a] | [-p PF] [-v VF] | [-u VUID]} [--dbg_stats] [-b] [--latency_stats] [-q QUEUE_ID] [--stats_clear]
信息

选项 --pf 、--vf 、--vuid 和 --all 是互斥的（除了 --pf 和 --vf 可以一起使用），但必须应用其中一个。

选项

缩写

参数类型

必需

描述

--help

-h

N/A

否

显示帮助信息并退出

--all

-a

N/A

否

查询所有可用设备的所有详细信息。如果可用设备数量很多，则可能很耗时。

--pf

-p

数字

否

PF 的唯一设备 ID。可以使用 virtnet list 检索。

--vf

-v

数字

否

VF 的唯一设备 ID。可以使用 virtnet list 检索。

--vuid

-u

字符串

否

设备（PF/VF）的唯一设备 SN。可以使用 virtnet list 检索。

--queue_id

-q

数字

否

设备 VQ 的队列索引

--brief

-b

N/A

否

查询设备的简要信息（不打印 VQ 信息）

--dbg_stats

N/A

N/A

否

打印调试计数器和信息

注意

此选项将在未来被弃用。

--stats_clear

N/A

N/A

否

清除所有调试计数器统计信息

注意

此选项将在未来被弃用。


输出

输出分为两个主要部分。

  • 第一个部分由 devices 包裹，是设备级别的配置和功能，其中大部分与 list 命令相同。此部分仅涵盖两者之间的差异。

    条目

    类型

    描述

    devices

    字符串

    此部分下的条目是每个设备的信息


pci_dev_id

    字符串

    Virtio-net PCIe 设备 ID。默认值：0x1041。

    注意

    此选项将在未来被弃用。


pci_vendor_id

    字符串

    Virtio-net PCIe 供应商 ID。默认值：0x1af4。

    注意

    此选项将在未来被弃用。


pci_class_code

    字符串

    Virtio-net PCIe 设备类代码。默认值：0x20000。

    注意

    此选项将在未来被弃用。


pci_subsys_id

    字符串

    Virtio-net PCIe 供应商 ID。默认值：0x1041。

    注意

    此选项将在未来被弃用。


pci_subsys_vendor_id

    字符串

    Virtio-net PCIe 子系统供应商 ID。默认值：0x1af4。

    注意

    此选项将在未来被弃用。


pci_revision_id

    字符串

    Virtio-net PCIe 修订 ID。默认值：1。

    注意

    此选项将在未来被弃用。


device_features

    字符串

    根据 virtio 规范启用的设备功能位。请参阅“功能位”部分。


driver_features

    字符串

    根据 virtio 规范启用的驱动程序功能位。仅当驱动程序探测设备时有效。请参阅“功能位”。


status

    字符串

    根据 virtio 规范的设备状态字段位掩码

    • ACKNOWLEDGE（位 0）

    • DRIVER（位 1）

    • DRIVER_OK（位 2）

    • FEATURES_OK（位 3）

    • DEVICE_NEEDS_RESET（位 6）

    • FAILED（位 7）

    reset

    数字

    显示当前 virtio-net 设备是否正在重置

    • 0 – 未正在重置

    • 1 – 正在重置

    enabled

    数字

    显示当前 virtio-net 设备是否已启用

    • 0 – 已禁用，可能发生了 FLR

    • 1 – 已启用

  • 第二个部分由 enabled-queues-info 包裹，提供每个 VQ 的信息

    条目

    类型

    描述

    index

    数字

    VQ 索引，从 0 开始到 enabled_queues

    size

    数字

    驱动程序 VQ 深度（以字节为单位）。它受设备 max_queues_size 限制。

    msix_vector

    数字

    用于此 VQ 的 MSI-X 向量号

    enable

    数字

    当前 VQ 是否已启用

    • 0 – 已禁用

    • 1 – 已启用

    notify_offset

    数字

    驱动程序读取此值以计算从通知结构起始位置到此 virtqueue 位置的偏移量

    descriptor_address

    数字

    描述符区域的物理地址

    driver_address

    数字

    驱动程序区域的物理地址

    device_address

    数字

    设备区域的物理地址

    received_desc

    数字

    设备在此 VQ 上接收到的描述符总数

    注意

    此选项将在未来被弃用。

    completed_desc

    数字

    设备在此 VQ 上完成的描述符总数

    注意

    此选项将在未来被弃用。

    bad_desc_errors

    数字

    在此 VQ 上接收到的错误描述符总数

    注意

    此选项将在未来被弃用。

    error_cqes

    数字

    此 VQ 上的错误 CQ 条目总数

    注意

    此选项将在未来被弃用。

    exceed_max_chain

    数字

    接收到的链式描述符总数，超过设备允许的最大链式数量

    注意

    此选项将在未来被弃用。

    invalid_buffer

    数字

    设备尝试读取或写入未注册到设备的缓冲区的总次数

    注意

    此选项将在未来被弃用。

    batch_number

    数字

    上次接收的数据包的 RX 描述符数。仅与 BlueField-3 相关。

    注意

    此选项将在未来被弃用。

    dma_q_used_number

    数字

    用于此 VQ 的 DMA q 索引。仅与 BlueField-3 相关。

    注意

    此选项将在未来被弃用。

    handler_schd_number

    数字

    此 VQ 的调度器编号。仅与 BlueField-3 相关。

    注意

    此选项将在未来被弃用。

    aux_handler_schd_number

    数字

    此 VQ 的辅助调度器编号。仅与 BlueField-3 相关。

    注意

    此选项将在未来被弃用。

    max_post_desc_number

    数字

    此 VQ 上发布的最大描述符数。与 DPA 相关。

    注意

    此选项将在未来被弃用。

    total_bytes

    数字

    此 VQ 处理的字节总数。仅与 BlueField-3 相关

    注意

    此选项将在未来被弃用。

    rq_cq_max_count

    数字

    队列的事件生成节制计数器。与 RQ 相关。

    注意

    此选项将在未来被弃用。

    rq_cq_period

    数字

    队列的事件生成节制计时器，单位为 1 微秒粒度。与 RQ 相关。

    注意

    此选项将在未来被弃用。

    rq_cq_period_mode

    数字

    RQ 的当前周期模式

    • 0x0 – default_mode – 使用设备最佳默认值

    • 0x1 – upon_event – queue_period 计时器在事件生成时重新启动

    • 0x2 – upon_cqe – queue_period 计时器在完成生成时重新启动

    注意

    此选项将在未来被弃用。

示例

以下是查询第一个 PF 信息的示例

复制
已复制！



# virtnet query -p 0
{
  "devices": [
    {
      "pf_id": 0,
      "function_type": "static PF",
      "transitional": 0,
      "vuid": "MT2349X00018VNETS0D0F1",
      "pci_bdf": "23:00.1",
      "pci_vhca_id": "0x1",
      "pci_max_vfs": "0",
      "enabled_vfs": "0",
      "pci_dev_id": "0x1041",
      "pci_vendor_id": "0x1af4",
      "pci_class_code": "0x20000",
      "pci_subsys_id": "0x1041",
      "pci_subsys_vendor_id": "0x1af4",
      "pci_revision_id": "1",
       "device_feature": {
        "value": "0x8930032300ef182f",
        "    0": "VIRTIO_NET_F_CSUM",
        "    1": "VIRTIO_NET_F_GUEST_CSUM",
        "    2": "VIRTIO_NET_F_CTRL_GUEST_OFFLOADS",
        "    3": "VIRTIO_NET_F_MTU",
        "    5": "VIRTIO_NET_F_MAC",
        "   11": "VIRTIO_NET_F_HOST_TSO4",
        "   12": "VIRTIO_NET_F_HOST_TSO6",
        "   16": "VIRTIO_NET_F_STATUS",
        "   17": "VIRTIO_NET_F_CTRL_VQ",
        "   18": "VIRTIO_NET_F_CTRL_RX",
        "   19": "VIRTIO_NET_F_CTRL_VLAN",
        "   21": "VIRTIO_NET_F_GUEST_ANNOUNCE",
        "   22": "VIRTIO_NET_F_MQ",
        "   23": "VIRTIO_NET_F_CTRL_MAC_ADDR",
        "   32": "VIRTIO_F_VERSION_1",
        "   33": "VIRTIO_F_IOMMU_PLATFORM",
        "   37": "VIRTIO_F_SR_IOV",
        "   40": "VIRTIO_F_RING_RESET",
        "   41": "VIRTIO_F_ADMIN_VQ",
        "   52": "VIRTIO_NET_F_VQ_NOTF_COAL",
        "   53": "VIRTIO_NET_F_NOTF_COAL",
        "   56": "VIRTIO_NET_F_HOST_USO",
        "   59": "VIRTIO_NET_F_GUEST_HDRLEN",
        "   63": "VIRTIO_NET_F_SPEED_DUPLEX"
      },
      "driver_feature": {
        "value": "0x8000002300ef182f",
        "    0": "VIRTIO_NET_F_CSUM",
        "    1": "VIRTIO_NET_F_GUEST_CSUM",
        "    2": "VIRTIO_NET_F_CTRL_GUEST_OFFLOADS",
        "    3": "VIRTIO_NET_F_MTU",
        "    5": "VIRTIO_NET_F_MAC",
        "   11": "VIRTIO_NET_F_HOST_TSO4",
        "   12": "VIRTIO_NET_F_HOST_TSO6",
        "   16": "VIRTIO_NET_F_STATUS",
        "   17": "VIRTIO_NET_F_CTRL_VQ",
        "   18": "VIRTIO_NET_F_CTRL_RX",
        "   19": "VIRTIO_NET_F_CTRL_VLAN",
        "   21": "VIRTIO_NET_F_GUEST_ANNOUNCE",
        "   22": "VIRTIO_NET_F_MQ",
        "   23": "VIRTIO_NET_F_CTRL_MAC_ADDR",
        "   32": "VIRTIO_F_VERSION_1",
        "   33": "VIRTIO_F_IOMMU_PLATFORM",
        "   37": "VIRTIO_F_SR_IOV",
        "   63": "VIRTIO_NET_F_SPEED_DUPLEX"
      },
      "status": {
        "value": "0xf",
        "    0": "ACK",
        "    1": "DRIVER",
        "    2": "DRIVER_OK",
        "    3": "FEATURES_OK"
      },
      "reset": "0",
      "enabled": "1",
      "num_msix": "64",
      "num_queues": "63",
      "enabled_queues": "63",
      "max_queue_size": "256",
      "msix_config_vector": "0x0",
      "mac": "4E:6A:E1:41:D8:BE",
      "link_status": "1",
      "max_queue_pairs": "31",
      "mtu": "1500",
      "speed": "200000",
      "rss_max_key_size": "0",
      "supported_hash_types": "0x0",
      "ctrl_mac": "4E:6A:E1:41:D8:BE",
      "ctrl_mq": "31",
      "sf_num": 1000,
      "sf_parent_device": "mlx5_0",
      "sf_parent_device_pci_addr": "0000:03:00.0",
      "sf_rep_net_device": "en3f0pf0sf1000",
      "sf_rep_net_ifindex": 12,
      "sf_rdma_device": "mlx5_2",
      "sf_cross_mkey": "0xC042",
      "sf_vhca_id": "0x7E8",
      "sf_rqt_num": "0x0",
      "aarfs": "disabled",
      "dim": "disabled",
      "enabled-queues-info": [
        {
          "index": "0",
          "size": "256",
          "msix_vector": "0x1",
          "enable": "1",
          "notify_offset": "0",
          "descriptor_address": "0x10cece000",
          "driver_address": "0x10cecf000",
          "device_address": "0x10cecf240",
          "received_desc": "256",
          "completed_desc": "0",
          "bad_desc_errors": "0",
          "error_cqes": "0",
          "exceed_max_chain": "0",
          "invalid_buffer": "0",
          "batch_number": "64",
          "dma_q_used_number": "6",
          "handler_schd_number": "4",
          "aux_handler_schd_number": "3",
          "max_post_desc_number": "0",
          "total_bytes": "0",
          "rq_cq_max_count": "0",
          "rq_cq_period": "0",
          "rq_cq_period_mode": "1"
        },
        ......
        }
      ]
    }
  ]
}

统计信息

提示

建议使用此命令获取所有数据包计数器信息。使用 virtnet list 和 virtnet query 命令可用的现有数据包计数器信息将在未来被弃用。

此命令检索指定设备的数据包计数器，包括所有 Rx 和 Tx virtqueues (VQ) 的详细信息。

要启用/禁用每个 Rx 队列的按字节数据包计数器，请使用以下命令

复制
已复制！



virtnet modify {[-p PF] [-v VF]} device -pkt_cnt {enable,disable}

  • 启用后，按字节数据包计数器将初始化为零。

  • 禁用后，将保留先前的值以用于调试目的。该命令仍将返回这些旧的、禁用的计数器值。

注意

数据包计数器附加到 RQ。因此，必须首先创建 RQ。这意味着 virtio-net 设备应在主机操作系统上被驱动程序探测，然后再运行上述命令。

语法

复制
已复制！



virtnet stats [-h] {[-p PF] [-v VF] | [-u VUID]} [-q QUEUE_ID]
信息

选项 --pf 、--vf 和 --vuid 是互斥的（除了 --pf 和 --vf 可以一起使用），但必须应用其中一个。

选项

缩写

参数类型

必需

描述

--help

-h

N/A

否

显示帮助信息并退出

--pf

-p

数字

否

PF 的唯一设备 ID。可以使用 virtnet list 检索。

--vf

-v

数字

否

VF 的唯一设备 ID。可以使用 virtnet list 检索。

--vuid

-u

字符串

否

设备（PF/VF）的唯一设备 SN。可以使用 virtnet list 检索。

--queue_id

-q

数字

否

设备 RQ 或 SQ 的队列索引


输出

输出分为两个部分。

  • 第一个部分由 device 包裹，是设备详细信息以及数据包计数器统计信息启用状态。

    条目

    类型

    描述

    device

    字符串

    此部分下的条目是每个设备的信息

    pf_id

    字符串

    物理功能 ID

    packet_counters

    字符串

    指示是否启用或禁用数据包计数器功能

  • 第二个部分由 queues-stats 包裹，是每个接收 VQ 的信息。

    条目

    类型

    描述

    VQ 索引

    数字

    VQ 索引从 0（第一个 RQ）开始，一直到最后一个 SQ

    rx_64_or_less_octet_packets

    数字

    接收到的数据包数量，大小为 0 到 64 字节。与 BlueField-3 RQ 相关。

    rx_65_to_127_octet_packets

    数字

    接收到的数据包数量，大小为 65 到 127 字节。与 BlueField-3 RQ 相关。

    rx_128_to_255_octet_packets

    数字

    接收到的数据包数量，大小为 128 到 255 字节。与 BlueField-3 RQ 相关。

    rx_256_to_511_octet_packets

    数字

    接收到的数据包数量，大小为 256 到 511 字节。与 BlueField-3 RQ 相关。

    rx_512_to_1023_octet_packets

    数字

    接收到的数据包数量，大小为 512 到 1023 字节。与 BlueField-3 RQ 相关。

    rx_1024_to_1522_octet_packets

    数字

    接收到的数据包数量，大小为 1024 到 1522 字节。与 BlueField-3 RQ 相关。

    rx_1523_to_2047_octet_packets

    数字

    接收到的数据包数量，大小为 1523 到 2047 字节。与 BlueField-3 RQ 相关。

    rx_2048_to_4095_octet_packets

    数字

    接收到的数据包数量，大小为 2048 到 4095 字节。与 BlueField-3 RQ 相关。

    rx_4096_to_8191_octet_packets

    数字

    接收到的数据包数量，大小为 4096 到 8191 字节。与 BlueField-3 RQ 相关。

    rx_8192_to_9022_octet_packets

    数字

    接收到的数据包数量，大小为 8192 到 9022 字节。与 BlueField-3 RQ 相关。

    received_desc

    数字

    设备在此 VQ 上接收到的描述符总数

    completed_desc

    数字

    设备在此 VQ 上完成的描述符总数

    bad_desc_errors

    数字

    在此 VQ 上接收到的错误描述符总数

    error_cqes

    数字

    此 VQ 上的错误 CQ 条目总数

    exceed_max_chain

    数字

    接收到的链式描述符总数，超过设备允许的最大链式数量

    invalid_buffer

    数字

    设备尝试读取或写入未注册到设备的缓冲区的总次数

    batch_number

    数字

    上次接收的数据包的 RX 描述符数。与 BlueField-3 相关。

    dma_q_used_number

    数字

    用于此 VQ 的 DMA q 索引。与 BlueField-3 相关。

    handler_schd_number

    数字

    此 VQ 的调度器编号。与 BlueField-3 相关。

    aux_handler_schd_number

    数字

    Aux 调度器编号。与 BlueField-3 相关。

    max_post_desc_number

    数字

    此 VQ 上发布的最大描述符数。与 DPA 相关。

    total_bytes

    数字

    此 VQ 处理的字节总数。与 BlueField-3 相关。

    rq_cq_max_count

    数字

    队列的事件生成节制计数器。与 RQ 相关。

    rq_cq_period

    数字

    队列的事件生成节制计时器，单位为 1 微秒粒度。与 RQ 相关。

    rq_cq_period_mode

    数字

    RQ 的当前周期模式

    • 0x0 – default_mode – 使用设备最佳默认值

    • 0x1 – upon_event – queue_period 计时器在事件生成时重新启动

    • 0x2 – upon_cqe – queue_period 计时器在完成生成时重新启动

示例

以下是查询 PF 0 和 VQ 0（即 RQ）的数据包统计信息的示例

复制
已复制！



# virtnet stats -p 0 -q 0
{'pf': '0x0', 'queue_id': '0x0'}
{
  "device": {
    "pf_id": 0,
    "packet_counters": "Enabled",
    "queues-stats": [
      {
        "VQ Index": 0,
        "rx_64_or_less_octet_packets": 0,
        "rx_65_to_127_octet_packets": 259,
        "rx_128_to_255_octet_packets": 0,
        "rx_256_to_511_octet_packets": 0,
        "rx_512_to_1023_octet_packets": 0,
        "rx_1024_to_1522_octet_packets": 0,
        "rx_1523_to_2047_octet_packets": 0,
        "rx_2048_to_4095_octet_packets": 199,
        "rx_4096_to_8191_octet_packets": 0,
        "rx_8192_to_9022_octet_packets": 0,
        "received_desc": "4096",
        "completed_desc": "0",
        "bad_desc_errors": "0",
        "error_cqes": "0",
        "exceed_max_chain": "0",
        "invalid_buffer": "0",
        "batch_number": "64",
        "dma_q_used_number": "0",
        "handler_schd_number": "44",
        "aux_handler_schd_number": "43",
        "max_post_desc_number": "0",
        "total_bytes": "0",
        "err_handler_schd_num": "0",
        "rq_cq_max_count": "0",
        "rq_cq_period": "0",
        "rq_cq_period_mode": "1"
      }
    ]
  }
}

修改设备

此命令修改给定设备的属性。

语法

复制
已复制！



virtnet modify [-h] [-p PF] [-v VF] [-u VUID] [-a] {device,queue} ...
信息

选项 --pf 、--vf 、--vuid 和 --all 是互斥的（除了 --pf 和 --vf 可以一起使用），但必须应用其中一个。

选项

缩写

参数类型

必需

描述

--help

-h

N/A

否

显示帮助信息并退出

--all

-a

N/A

否

根据 device 或 queue 的选择，修改所有可用的设备属性

--pf

-p

数字

否

PF 的唯一设备 ID。可以使用 virtnet list 检索。

--vf

-v

数字

否

VF 的唯一设备 ID。可以使用 virtnet list 检索。

--vuid

-u

字符串

否

设备（PF/VF）的唯一设备 SN。可以使用 virtnet list 检索。

device

N/A

数字

否

修改设备特定选项

queue

N/A

N/A

否

修改队列特定选项

设备选项

复制
已复制！



virtnet modify device [-h] [-m MAC] [-t MTU] [-e SPEED] [-l LINK]
                           [-s STATE] [-f FEATURES]
                           [-o SUPPORTED_HASH_TYPES] [-k RSS_MAX_KEY_SIZE]
                           [-r RX_MODE] [-n MSIX_NUM] [-q MAX_QUEUE_SIZE]
                           [-d DST_PORT] [-b RX_DMA_Q_NUM]
                           [-dc {enable,disable}] [-pkt_cnt {enable,disable}]
                           [-aarfs {enable,disable}] [-qp MAX_QUEUE_PAIRS] [-dim {enable,disable}]

选项

缩写

参数类型

必需

描述

--help

-h

字符串

否

显示帮助信息并退出

--mac

-m

数字

否

virtio-net 设备的 MAC 地址

--mtu

-t

数字

否

virtio-net 设备的 MTU

--speed

-e

数字

否

virtio-net 设备的链路速度，单位为 Mb/s

--link

-l

数字

否

virtio-net 设备的链路状态

  • 0 – down

  • 1 – up

--state

-s

数字

否

根据 virtio 规范的 virtio-net 设备状态字段位掩码

  • ACKNOWLEDGE（位 0）

  • DRIVER（位 1）

  • DRIVER_OK（位 2）

  • FEATURES_OK（位 3）

  • DEVICE_NEEDS_RESET（位 6）

  • FAILED（位 7）

--features

-f

十六进制数字

否

根据 virtio 规范的 virtio-net 设备功能位

--supported_hash_types

-o

十六进制数字

否

此设备支持的哈希类型，以十六进制表示。仅当启用 VIRTIO_NET_F_HASH_REPORT 时适用。

  • VIRTIO_NET_HASH_TYPE_IPv4 (位 0)

  • VIRTIO_NET_HASH_TYPE_TCPv4 (位 1)

  • VIRTIO_NET_HASH_TYPE_UDPv4 (位 2)

  • VIRTIO_NET_HASH_TYPE_IPv6 (位 3)

  • VIRTIO_NET_HASH_TYPE_TCPv6 (位 4)

  • VIRTIO_NET_HASH_TYPE_UDPv6 (位 5)

--rss_max_key_size

-k

数字

否

RSS 密钥的最大支持长度。仅当启用 VIRTIO_NET_F_RSS 或 VIRTIO_NET_F_HASH_REPORT 时适用。

--rx_mode

-r

十六进制数字

否

暴露给驱动程序的 RX 模式

  • 0 – 混杂模式

  • 1 – 所有组播

  • 2 – 所有单播

  • 3 – 无组播

  • 4 – 无单播

  • 5 – 无广播

--msix_num

-n

数字

否

VQ 的最大数量（数据 VQ 和 ctrl/admin VQ）。它受控制器级别 max_virt_queues 的限制 (virtnet list)。

--max_queue_size

-q

数字

否

VQ 中缓冲区的最大数量。队列大小值始终是 2 的幂。最大队列大小值为 32768。

--max_queue_pairs

-qp

数字

否

数据 VQ 对的数量。一个 VQ 对有一个 TX 队列和一个 RX 队列。不计算控制或管理 VQ。从主机端来看，它在 ethtool -l <virtio-dev> 中显示为 Pre-set maximums->Combined。

--dst_port

-d

十六进制数字

否

修改 IPv4 dst_port 规则。

注意

将在未来被弃用。

--rx_dma_q_num

-b

数字

否

修改最大 RX DMA 队列号

--drop_counter

-dc

字符串

否

启用/禁用 virtio-net 丢包计数器

--packet_counter

-pkt_cnt

字符串

否

启用/禁用 virtio-net 设备数据包计数器统计信息

--aarfs_config

-aarfs

字符串

否

启用/禁用自动 AARFS。仅适用于 PF 设备（静态 PF 和热插拔 PF）。

--dim_config

-dim

字符串

否

启用/禁用动态中断节制 (DIM)

注意

以下 modify 选项需要在 guest OS 中取消绑定 virtio 设备与 virtio-net 驱动程序

  • mac

  • mtu

  • features

  • msix_num

  • max_queue_size

  • max_queue_pairs

例如

  1. 在 guest OS 上

    复制
    已复制！



    [host]# echo "bdf of virtio-dev" > /sys/bus/pci/drivers/virtio-pci/unbind

  2. 在 DPU 端

    1. 修改设备的最大队列大小

      复制
      已复制！



      [dpu]# virtnet modify -p 0 -v 0 device -q 2048

    2. 修改 VF 设备的 MSI-X 数量

      复制
      已复制！



      [dpu]# virtnet modify -p 0 -v 0 device -n 8

    3. 修改 virtio 物理设备 ID 0 的 MAC 地址（或使用其“VUID 字符串”，可以通过 virtnet list/query 获取）

      复制
      已复制！



      [dpu]# virtnet modify -p 0 device -m 0C:C4:7A:FF:22:93

    4. 修改 VF 设备的最大队列对数

      复制
      已复制！



      [dpu]# virtnet modify -p 0 -v 0 device -qp 2

  3. 在 guest OS 上

    复制
    已复制！



    [host]# echo "bdf of virtio-dev" > /sys/bus/pci/drivers/virtio-pci/bind


队列选项

复制
已复制！



virtnet modify queue [-h] -e {event,cqe} -n PERIOD -c MAX_COUNT

选项

缩写

参数类型

必需

描述

--help

-h

字符串

否

显示帮助信息并退出

--period_mode

-e

字符串

否

RQ 周期模式：event 或 cqe。默认由设备选择以获得最佳结果。

--period

-n

数字

否

队列的事件生成节制计时器，单位为 1 微秒粒度

--max_count

-c

数字

否

队列的最大事件生成节制计数器

输出

条目

类型

描述

errno

数字

错误号

  • 0 – 成功

  • 非 0 – 失败

errstr

字符串

错误号的解释


示例

将第一个 PF 上的第一个 VF 的链路状态修改为 down

复制
已复制！



# virtnet modify -p 0 device -l 0
{'pf': '0x0', 'all': '0x0', 'subcmd': '0x0', 'link': '0x0'}
{
  "errno": 0,
  "errstr": "Success"
}

日志

此命令管理 virtio-net-controller 的日志级别。

语法

复制
已复制！



virtnet log [-h] -l {info,err,debug}

选项

缩写

参数类型

必需

描述

--help

-h

N/A

否

显示帮助信息并退出

--level

-l

字符串

是

从日志更改 virtio_net_controller 的日志级别。默认为 DEBUG。


输出

条目

类型

描述

Stdout

字符串

成功或失败，并显示消息


示例

将日志级别更改为 info

复制
已复制！



# virtnet log -l info
{'level': 'info'}
"Success"

监视控制器服务的当前日志输出，并打印最新的 100 行

复制
已复制！



$ journalctl -u virtio-net-controller -f -n 100

验证

此命令验证 virtio-net-controller 的配置。

语法

复制
已复制！



virtnet validate [-h] -f PATH_TO_FILE

选项

缩写

参数类型

必需

描述

--help

-h

N/A

否

显示帮助信息并退出

--file

-f

字符串

否

验证 virtio_net_controller 的 virtnet.conf 文件的 JSON 格式


输出

条目

类型

描述

Stdout

字符串

成功或失败，并显示消息


示例

检查 virtnet.conf 是否为有效的 JSON 文件

复制
已复制！



# virtnet validate -f /opt/mellanox/mlnx_virtnet/virtnet.conf
/opt/mellanox/mlnx_virtnet/virtnet.conf is valid

版本

此命令打印 virtio-net-controller 的当前版本和更新版本。

语法

复制
已复制！



virtnet version [-h]

选项

缩写

参数类型

必需

描述

--help

-h

N/A

否

显示帮助信息并退出


输出

条目

类型

描述

原始控制器

字符串

原始控制器版本

目标控制器

字符串

要更新的控制器版本


示例

检查当前和下一个可用的控制器版本

复制
已复制！



# virtnet version
[
  {
    "Original Controller": "v24.10.17"
  },
  {
    "Destination Controller": "v24.10.19"
  }
]

更新

此命令执行在线更新到操作系统上安装的另一个版本。此过程更新到新版本，停机时间最短，而不是完全关闭并重新创建所有现有设备。

语法

复制
已复制！



virtnet update [-h] [-s | -t]

选项

缩写

参数类型

必需

描述

--help

-h

N/A

否

显示帮助信息并退出

--start

-s

N/A

否

启动在线更新 virtio-net-controller

--status

-t

N/A

否

检查在线更新状态


输出

条目

类型

描述

stdout

字符串

如果更新成功启动


示例

要启动在线更新过程，请运行

复制
已复制！



# virtnet update -s
{'start': '0x1'}
"Update started, use 'virtnet update -t' or check logs for status"

要在更新过程中检查更新状态，请运行

复制
已复制！



# virtnet update -t
{'status': '0x1'}
{
  "status": "inactive",
  "last live update status": "success",
  "time_used (s)": 0.604152
}

重启

此命令执行 virtio-net-controller 服务的快速重启。与常规重启（使用 systemctl restart virtio-net-controller）相比，此命令每个设备的停机时间更短。

语法

复制
已复制！



virtnet restart [-h]

选项

缩写

参数类型

必需

描述

--help

-h

N/A

否

显示帮助信息并退出


输出

条目

类型

描述

stdout

字符串

如果快速重启成功完成

  • 成功

  • 快速重启失败


示例

要启动在线更新过程，请运行

复制
已复制！



# virtnet restart
SUCCESS

健康状况

此命令显示给定设备的健康状况信息。

注意

必须加载 virtio-net 驱动程序，此命令才能显示有效信息。

语法

复制
已复制！



virtnet health [-h] {[-a] | [-p PF] [-v VF] | [-u VUID]} [show]
信息

选项 --pf 、--vf 、--vuid 和 --all 是互斥的（除了 --pf 和 --vf 可以一起使用），但必须应用其中一个。

选项

缩写

参数类型

必需

描述

--help

-h

N/A

否

显示帮助信息并退出

--all

-a

N/A

否

查询所有可用设备的所有详细信息。如果可用设备数量很多，则可能很耗时。

--pf

-p

数字

否

PF 的唯一设备 ID。可以使用 virtnet list 检索。

--vf

-v

数字

否

VF 的唯一设备 ID。可以使用 virtnet list 检索。

--vuid

-u

字符串

否

设备（PF/VF）的唯一设备 SN。可以使用 virtnet list 检索。

子命令

必需

描述

show

是

显示给定设备的健康状况信息


输出

条目

类型

描述

pf_id

数字

物理功能 ID

type

字符串

功能类型：静态 PF、热插拔 PF、VF


vuid

字符串

唯一的设备 SN，它可以作为索引来查询/修改/拔出设备


dev_status

字符串

根据 virtio 规范的设备状态字段位掩码

  • ACKNOWLEDGE（位 0）

  • DRIVER（位 1）

  • DRIVER_OK（位 2）

  • FEATURES_OK（位 3）

  • DEVICE_NEEDS_RESET（位 6）

  • FAILED（位 7）


health_status

字符串

  • Good

  • Fatal


health_recover_counter

数字

已执行的恢复次数


dev_health_details

字典

包含两种类型的健康状况信息：control_plane_errors 和 data_plane_errors ，

其中 control_plane_errors 具有以下特定错误报告，值为 0 或 1

  • sf_rqt_update_err

  • sf_drop_create_err

  • sf_tir_create_err

  • steer_rx_domain_err

  • steer_rx_table_err

  • sf_flows_apply_err

  • aarfs_flow_init_err

  • vlan_flow_init_err

  • drop_cnt_config_err

并且 data_plane_errors 具有以下特定错误报告，值为 0 或 1

  • sq_stall

  • dma_q_stall

  • spurious_db_invoke

  • aux_not_invoked

  • dma_q_errors

  • host_read_errors

每个错误的详细描述可以在 健康状况统计信息 中找到。


示例

以下是显示第一个 PF 信息的示例

复制
已复制！



# virtnet health -p 0 show
{'pf': '0x0', 'all': '0x0', 'subcmd': '0x0'}
{
  "pf_id": 0,
  "type": "static PF",
  "vuid": "MT2306XZ00BPVNETS0D0F1",
  "dev_status": {
    "value": "0xf",
    "    0": "ACK",
    "    1": "DRIVER",
    "    2": "DRIVER_OK",
    "    3": "FEATURES_OK"
  },
  "health_status": "Good",
  "health_recover_counter": 0,
  "dev_health_details": {
    "control_plane_errors": {
      "sf_rqt_update_err": 0,
      "sf_drop_create_err": 0,
      "sf_tir_create_err": 0,
      "steer_rx_domain_err": 0,
      "steer_rx_table_err": 0,
      "sf_flows_apply_err": 0,
      "aarfs_flow_init_err": 0,
      "vlan_flow_init_err": 0,
      "drop_cnt_config_err": 0
    },
    "data_plane_errors": {
      "sq_stall": 0,
      "dma_q_stall": 0,
      "spurious_db_invoke": 0,
      "aux_not_invoked": 0,
      "dma_q_errors": 0,
      "host_read_errors": 0
    }
  }
}

错误代码

CLI 命令在失败时将返回非 0 错误代码。所有错误号均为负数。当日志中发生错误时，也可能返回错误号。

如果错误号大于 -1000，则是标准错误。请参阅 Linux 错误代码：errno

如果错误号小于或等于 -1000，请参阅下表了解解释。

Errno

错误名称

错误描述

-1000

VIRTNET_ERR_DEV_FEATURE_VALIDATE

未能验证设备功能

-1001

VIRTNET_ERR_DEV_NOT_FOUND

未能找到设备

-1002

VIRTNET_ERR_DEV_NOT_PLUGGED

失败 - 设备未热插拔

-1003

VIRTNET_ERR_DEV_NOT_STARTED

失败 - 设备未启动

-1004

VIRTNET_ERR_DRIVER_PROBED

失败 - 不应加载 Virtio 驱动程序

-1005

VIRTNET_ERR_EPOLL_ADD

未能添加 epoll

-1006

VIRTNET_ERR_ID_OUT_OF_RANGE

失败 - ID 输入超出最大范围

-1007

VIRTNET_ERR_VUID_INVALID

失败 - VUID 无效

-1008

VIRTNET_ERR_MAC_INVALID

失败 - MAC 无效

-1009

VIRTNET_ERR_MSIX_INVALID

失败 - MSIX 无效

-1010

VIRTNET_ERR_MTU_INVALID

失败 - MTU 无效

-1011

VIRTNET_ERR_PORT_CONTEXT_NOT_FOUND

未能找到端口上下文

-1012

VIRTNET_ERR_REC_CONFIG_LOAD

未能从恢复文件加载配置

-1013

VIRTNET_ERR_REC_CONFIG_SAVE

未能将配置保存到恢复文件

-1014

VIRTNET_ERR_REC_FILE_CREATE

未能创建恢复文件

-1015

VIRTNET_ERR_REC_MAC_DEL

未能删除恢复文件中的 MAC

-1016

VIRTNET_ERR_REC_MAC_LOAD

未能从恢复文件加载 MAC

-1017

VIRTNET_ERR_REC_MAC_SAVE

未能将 MAC 保存到恢复文件

-1018

VIRTNET_ERR_REC_MQ_SAVE

未能将 MQ 保存到恢复文件

-1019

VIRTNET_ERR_REC_PFNUM_LOAD

未能从恢复文件加载 PF 编号

-1020

VIRTNET_ERR_REC_RX_MODE_SAVE

未能将 RX 模式保存到恢复文件

-1021

VIRTNET_ERR_REC_SF_SAVE

未能将 PF 和 SF 编号保存到恢复文件

-1022

VIRTNET_ERR_REC_SFNUM_LOAD

未能从恢复文件加载 SF 编号

-1023

VIRTNET_ERR_SF_MAC_FLOW_APPLY

未能通过 SF 应用 MAC 流

-1024

VIRTNET_ERR_SF_MQ_UPDATE

未能通过 SF 更新 MQ

-1025

VIRTNET_ERR_SF_RX_MODE_SET

未能通过 SF 设置 RX 模式

-1026

VIRTNET_ERR_SNAP_NET_CTRL_OPEN

未能打开 SNAP 设备控制

-1027

VIRTNET_ERR_SNAP_CROSS_MKEY_CREATE

未能创建 SNAP 跨 mkey

-1028

VIRTNET_ERR_SNAP_DMA_Q_CREATE

未能创建 SNAP DMA Q

-1029

VIRTNET_ERR_SNAP_NET_DEV_QUERY

未能查询 SNAP 设备

-1030

VIRTNET_ERR_SNAP_NET_DEV_MODIFY

未能修改 SNAP 设备

-1031

VIRTNET_ERR_SNAP_PF_HOTPLUG

未能热插拔 SNAP PF

-1032

VIRTNET_ERR_VQ_PERIOD_UPDATE

未能更新 VQ 周期

-1033

VIRTNET_ERR_QUEUE_SIZE_INVALID

失败 - 队列大小无效

-1034

VIRTNET_ERR_SF_PORT_ADD

未能添加 SF 端口

-1035

VIRTNET_ERR_WQ_WORKQUEUE_ALLOC

未能分配工作队列

-1036

VIRTNET_ERR_ETH_VQS_OPERATION_ALLOC

未能分配 eth VQS 操作

-1037

VIRTNET_ERR_ETH_VQS_OPERATION_COMP

未能完成 eth VQS 操作

-1038

VIRTNET_ERR_JSON_OBJ_NOT_EXIST

失败 - JSON 对象不存在

-1039

VIRTNET_ERR_DEV_LOAD_PREP

未能准备设备加载

-1040

VIRTNET_ERR_DEV_SW_MIGRATION

未能软件迁移设备

-1041

VIRTNET_ERR_DEV_IS_SW_MIGRATING

失败 - 设备正在迁移

-1042

VIRTNET_ERR_MAX_QUEUE_SIZE

错误 - 队列大小必须大于 2 且为 2 的幂

-1043

VIRTNET_ERR_MSIX_LESS_EQUAL_THREE

警告 - 此设备将无法运行，请勿尝试使用 virtio 驱动程序探测

-1044

VIRTNET_ERR_SF_POOL_CREATING

SF 池正在创建，请稍后重试

-1045

VIRTNET_ERR_DST_PORT

未能设置 dst 端口规则

-1046

VIRTNET_ERR_INVALID_OPTION

不支持该选项

-1047

VIRTNET_ERR_SF_CREATE

未能创建 SF

-1048

VIRTNET_ERR_DEV_SF_NUM_OUT_OF_RANGE

热插拔设备的 SF 编号应介于 2000 和 2999 之间

-1049

VIRTNET_ERR_DEV_SF_NUM_USED

SF 编号已被使用

-1050

VIRTNET_ERR_QUEUE_NUMBER_INVALID

队列索引无效

-1051

VIRTNET_ERR_SPEED_INVALID

速度无效，请查看帮助菜单以获取支持的链路速度

-1052

VIRTNET_ERR_SUPPORTED_HASH_TYPES_INVALID

哈希类型无效，请查看帮助菜单以获取支持的哈希类型

-1053

VIRTNET_ERR_RSS_MAX_KEY_SIZE_INVALID

rss 最大密钥大小无效，支持的密钥大小为 40

-1054

VIRTNET_ERR_REC_OFFLOADS_SAVE

未能将 OFFLOADS 保存到恢复文件

-1055

VIRTNET_ERR_SF_OFFLOADS_UPDATE

Failed to update OFFLOADS by SF

-1056

VIRTNET_ERR_READ_LINK

Failed to readlink

-1057

VIRTNET_ERR_PATH_FORMAT

Error - Path format is invalid

-1058

VIRTNET_ERR_Q_COUNTER_ALLOC

Failed to alloc q counter

-1059

VIRTNET_ERR_REC_DIRTY_LOG_SAVE

Failed to save dirty log

-1060

VIRTNET_ERR_REC_DIRTY_LOG_DEL

Failed to delete dirty log

-1061

VIRTNET_ERR_REC_LM_STATUS_SAVE

Failed to save LM status

-1062

VIRTNET_ERR_REC_LM_STATUS_REC

Failed to found LM status record

-1063

VIRTNET_ERR_REC_DEV_MODE_SAVE

Failed to save dev mode

-1064

VIRTNET_ERR_REC_DEV_MODE_REC

Failed to found dev mode record

-1065

VIRTNET_ERR_UNPLUG_NOT_READY

Error - Device is not ready to be unplugged please check host and retry

-1066

VIRTNET_ERR_REC_MAC_TABLE_DEL

Failed to delete MAC table in recovery file

-1067

VIRTNET_ERR_REC_MAC_TABLE_LOAD

Failed to load MAC table from recovery file

-1068

VIRTNET_ERR_REC_MAC_TABLE_SAVE

Failed to save MAC table into recovery file

-1069

VIRTNET_ERR_REC_HASH_CFG_DEL

Failed to delete hash cfg in recovery file

-1070

VIRTNET_ERR_REC_HASH_CFG_LOAD

Failed to load hash cfg from recovery file

-1071

VIRTNET_ERR_REC_HASH_CFG_SAVE

Failed to save hash cfg into recovery file

-1072

VIRTNET_ERR_DEV_VF_GET

Failed to get VF device

-1073

VIRTNET_ERR_MAX_QUEUES_INVALID

Failed - QUEUES is invalid

-1074

VIRTNET_ERR_DEBUGFS_SAVE

Failed to save into debugfs file

-1075

VIRTNET_ERR_DEBUGFS_DEL

Failed to delete from debugfs file


功能指导

计数器

数据包统计信息

要查询数据包计数器，请使用 stats 命令。

复制
已复制！



[dpu]# virtnet stats [-h] {[-p PF] [-v VF] | [-u VUID]} [-q QUEUE_ID]
信息

选项 --pf 、 --vf 和 --vuid 是互斥的，但必须应用其中一个。

选项

缩写

参数类型

必需

描述

--help

-h

N/A

否

显示帮助信息并退出

--pf

-p

数字

否

PF 的唯一设备 ID。可以使用 virtnet list 检索。

--vf

-v

数字

否

VF 的唯一设备 ID。可以使用 virtnet list 检索。

--vuid

-u

字符串

否

设备（PF/VF）的唯一设备 SN。可以使用 virtnet list 检索。

--queue_id

-q

数字

否

设备 RQ 或 SQ 的队列索引

注意

建议使用此命令获取所有数据包计数器信息。通过 virtnet list 和 virtnet query 命令提供的现有数据包计数器信息将在未来版本中弃用。

以下命令查询 PF 0 和 VQ 0（即 RQ）

复制
已复制！



[dpu]# virtnet stats -p 0 -q 0

输出

复制
已复制！



# virtnet stats -p 0 -q 0
{'pf': '0x0', 'queue_id': '0x0'}
{
  "device": {
    "pf_id": 0,
    "packet_counters": "Enabled",
    "queues-stats": [
      {
        "VQ Index": 0,
        "rx_64_or_less_octet_packets": 0,
        "rx_65_to_127_octet_packets": 259,
        "rx_128_to_255_octet_packets": 0,
        "rx_256_to_511_octet_packets": 0,
        "rx_512_to_1023_octet_packets": 0,
        "rx_1024_to_1522_octet_packets": 0,
        "rx_1523_to_2047_octet_packets": 0,
        "rx_2048_to_4095_octet_packets": 199,
        "rx_4096_to_8191_octet_packets": 0,
        "rx_8192_to_9022_octet_packets": 0,
        "received_desc": "4096",
        "completed_desc": "0",
        "bad_desc_errors": "0",
        "error_cqes": "0",
        "exceed_max_chain": "0",
        "invalid_buffer": "0",
        "batch_number": "64",
        "dma_q_used_number": "0",
        "handler_schd_number": "44",
        "aux_handler_schd_number": "43",
        "max_post_desc_number": "0",
        "total_bytes": "0",
        "err_handler_schd_num": "0",
        "rq_cq_max_count": "0",
        "rq_cq_period": "0",
        "rq_cq_period_mode": "1"
      }
    ]
  }
}

输出分为两个部分。

  • 第一个部分，用 device 包裹，是设备详细信息以及数据包计数器静态启用状态。

    条目

    类型

    描述

    device

    字符串

    此部分下的条目是每个设备的信息

    pf_id

    字符串

    物理功能 ID

    packet_counters

    字符串

    数据包计数器功能：已启用/已禁用

  • 第二个部分，用 queues-stats 包裹，是每个接收 VQ 的信息。

    条目

    类型

    描述

    VQ 索引

    数字

    VQ 索引从 0（第一个 RQ）开始，一直到最后一个 SQ

    rx_64_or_less_octet_packets

    数字

    接收到的数据包大小为 0 到 64 字节的数据包数量。当 数据包计数器 启用时，与 BlueField-3 RQ 相关。

    rx_65_to_127_octet_packets

    数字

    接收到的数据包大小为 65 到 127 字节的数据包数量。当 数据包计数器 启用时，与 BlueField-3 RQ 相关。

    rx_128_to_255_octet_packets

    数字

    接收到的数据包大小为 128 到 255 字节的数据包数量。当 数据包计数器 启用时，与 BlueField-3 RQ 相关。

    rx_256_to_511_octet_packets

    数字

    接收到的数据包大小为 256 到 511 字节的数据包数量。当 数据包计数器 启用时，与 BlueField-3 RQ 相关。

    rx_512_to_1023_octet_packets

    数字

    接收到的数据包大小为 512 到 1023 字节的数据包数量。当 数据包计数器 启用时，与 BlueField-3 RQ 相关。

    rx_1024_to_1522_octet_packets

    数字

    接收到的数据包大小为 1024 到 1522 字节的数据包数量。当 数据包计数器 启用时，与 BlueField-3 RQ 相关。

    rx_1523_to_2047_octet_packets

    数字

    接收到的数据包大小为 1523 到 2047 字节的数据包数量。当 数据包计数器 启用时，与 BlueField-3 RQ 相关。

    rx_2048_to_4095_octet_packets

    数字

    接收到的数据包大小为 2048 到 4095 字节的数据包数量。当 数据包计数器 启用时，与 BlueField-3 RQ 相关。

    rx_4096_to_8191_octet_packets

    数字

    接收到的数据包大小为 4096 到 8191 字节的数据包数量。当 数据包计数器 启用时，与 BlueField-3 RQ 相关。

    rx_8192_to_9022_octet_packets

    数字

    接收到的数据包大小为 8192 到 9022 字节的数据包数量。当 数据包计数器 启用时，与 BlueField-3 RQ 相关。

    received_desc

    数字

    设备在此 VQ 上接收到的描述符总数

    completed_desc

    数字

    设备在此 VQ 上完成的描述符总数

    bad_desc_errors

    数字

    在此 VQ 上接收到的错误描述符总数

    error_cqes

    数字

    此 VQ 上错误 CQ 条目的总数

    exceed_max_chain

    数字

    接收到的链式描述符总数，超过设备允许的最大链长度

    invalid_buffer

    数字

    设备尝试读取或写入未注册到设备的缓冲区的总次数

    batch_number

    数字

    上次接收的数据包的 RX 描述符数。与 BlueField-3 相关。

    dma_q_used_number

    数字

    用于此 VQ 的 DMA q 索引。与 BlueField-3 相关。

    handler_schd_number

    数字

    此 VQ 的调度器编号。与 BlueField-3 相关。

    aux_handler_schd_number

    数字

    Aux 调度器编号。与 BlueField-3 相关。

    max_post_desc_number

    数字

    此 VQ 上发布的最大描述符数。与 DPA 相关。

    total_bytes

    数字

    此 VQ 处理的字节总数。与 BlueField-3 相关。

    rq_cq_max_count

    数字

    队列的事件生成节制计数器。与 RQ 相关。

    rq_cq_period

    数字

    队列的事件生成节制计时器，单位为 1 微秒粒度。与 RQ 相关。

    rq_cq_period_mode

    数字

    RQ 的当前周期模式

    • 0x0 – default_mode – 使用设备最佳默认值

    • 0x1 – upon_event – queue_period 计时器在事件生成时重新启动

    • 0x2 – upon_cqe – queue_period 计时器在完成生成时重新启动

    用 queues-stats 包裹的第二个部分是每个接收 VQ 的信息。

VQ 统计信息

要查询 Rx VQ 统计信息，请使用相应的 VQ 索引。例如，如果配置了 3 个队列，则查询 Rx 使用队列 0，Tx VQ 使用队列 1，Ctrl VQ 使用队列 2。

以下是查询 PF 0、VF 0 和 VQ 0（即 Rx）的命令。

复制
已复制！



[dpu]# virtnet query -p 0 -v 0 -q 0

输出

复制
已复制！



"enabled-queues-info": [
  {
    "index": "0",
    "size": "256",
    "msix_vector": "0x1",
    "enable": "1",
    "notify_offset": "0",
    "descriptor_address": "0xffffe000",
    "driver_address": "0xfffff000",
    "device_address": "0xfffff240",
    "received_desc": "256",
    "completed_desc": "19",
    "bad_desc_errors": "0",
    "error_cqes": "0",
    "exceed_max_chain": "0",
    "invalid_buffer": "0",
    "batch_number": "64",
    "dma_q_used_number": "0",
    "handler_schd_number": "4",
    "aux_handler_schd_number": "3",
    "max_post_desc_number": "0",
    "total_bytes": "6460",
    "rq_cq_max_count": "0",
    "rq_cq_period": "0",
    "rq_cq_period_mode": "1"
  }

以下是一些重要的 VQ 计数器

计数器名称

描述

total_bytes

接收的字节数

received_desc

设备接收到的可用描述符数量

completed_desc

设备完成的可用描述符数量

error_cqes

队列上接收到的错误 CQE 数量

bad_desc_errors

接收到的错误描述符数量

exceed_max_chain

接收到的链式描述符数量，超过设备允许的最大链长度

invalid_buffer

设备尝试读取或写入未注册到设备的缓冲区的次数

RQ 丢包计数器

当 DPA 是数据路径提供程序时，每个 RQ 都有其对应的丢包计数器，用于计算 DPA virtio RQ 内部丢弃的数据包数量。

信息

丢包也可能来自上行链路或 SF。

丢包计数器仅递增（初始值为 0），并且在禁用时其值重置为 0。

RQ 丢包计数器可以按如下方式启用和禁用（在 PF 0 上使用 VF 0）

复制
已复制！



[dpu]# virtnet modify -p 0 -v 0 device -dc enable
[dpu]# virtnet modify -p 0 -v 0 device -dc disable

注意

丢包计数器附加到 RQ，因此必须首先创建 RQ。这意味着 virtio-net 设备应在主机操作系统上由驱动程序探测，然后再运行上述命令。

要查询丢包计数器值，请运行

复制
已复制！



[dpu]# virtnet query -p 0 -v 0 | grep num_desc_drop_pkts

如果一个设备有多个 RQ，则丢包计数是所有 RQ 值的总和。

数据包计数器

注意

仅与 BlueField-3 相关。

数据包计数器功能帮助用户查询每个 Rx 队列的按字节数据包计数器。

默认情况下，按字节数据包计数器被禁用，因为这会对性能产生负面影响。当用户对调试感兴趣时，请使用以下命令启用数据包计数器功能

数据包计数器可以按如下方式启用和禁用（在 PF 0 上使用 VF 0）

复制
已复制！



[dpu]# virtnet modify -p 0 -v 0 device -pkt_cnt enable
[dpu]# virtnet modify -p 0 -v 0 device -pkt_cnt disable

  • 启用后，按字节数据包计数器将初始化为零。

  • 禁用后，将保留先前的值以用于调试目的。该命令仍将返回这些旧的、禁用的计数器值。

注意

数据包计数器附加到 RQ。因此，必须首先创建 RQ。这意味着 virtio-net 设备应在主机操作系统上被驱动程序探测，然后再运行上述命令。


健康统计信息

注意

仅与 BlueField-3 相关。

健康统计信息用于显示特定设备的实时健康信息。

输出示例（在 PF 0 上使用 VF 0）

复制
已复制！



[dpu]# virtnet health -p 0 -v 0 show
{
  "pf_id": 0,
  "vf_id": 0,
  "type": "VF",
  "vuid": "MT2306XZ00BPVNETS0D0F2",
  "dev_status": {
    "value": "0xf",
    "    0": "ACK",
    "    1": "DRIVER",
    "    2": "DRIVER_OK",
    "    3": "FEATURES_OK"
  },
  "health_status": "Good",
  "health_recover_counter": 0,
  "dev_health_details": {
    "control_plane_errors": {
      "sf_rqt_update_err": 0,
      "sf_drop_create_err": 0,
      "sf_tir_create_err": 0,
      "steer_rx_domain_err": 0,
      "steer_rx_table_err": 0,
      "sf_flows_apply_err": 0,
      "aarfs_flow_init_err": 0,
      "vlan_flow_init_err": 0,
      "drop_cnt_config_err": 0
    },
    "data_plane_errors": {
      "sq_stall": 0,
      "dma_q_stall": 0,
      "spurious_db_invoke": 0,
      "aux_not_invoked": 0,
      "dma_q_errors": 0,
      "host_read_errors": 0
    }
  }

其中

  • health_status 表示设备的总体状态（Good 或 Fatal）

  • dev_health_details 有两个部分，control_plane_errors 和 data_plane_errors，如下表所述

    计数器名称

    描述

    控制平面错误

    sf_rqt_update_err

    计数接收队列表更新失败的次数

    sf_drop_create_err

    计数丢弃 RQ 创建失败的次数

    sf_tir_create_err

    计数 TIR 创建失败的次数

    steer_rx_domain_err

    计数 RX 转向规则创建失败的次数

    steer_rx_table_err

    计数 RX 表创建失败的次数

    sf_flows_apply_err

    计数数据包流规则创建失败的次数

    aarfs_flow_init_err

    计数数据包流初始化失败的次数

    vlan_flow_init_err

    计数 VLAN 流规则初始化失败的次数

    drop_cnt_config_err

    计数丢包计数器配置失败的次数

    数据平面错误

    sq_stall

    一个或多个网络发送队列停滞，没有收到完成信号。这会导致流经此 VQ 的数据包停滞。

    dma_q_stall

    与自身配对的 QP 向 DPA 发出从主机读取可用索引或描述符表的读取请求。此请求不会产生完成信号，并陷入循环等待响应。

    spurious_db_invoke

    Doorbell 处理程序被重复调用，但 DPA 发现没有新的数据要读取和发布。这可能是由于驱动程序故障或 DPA 侧的问题。

    aux_not_invoked

    为了加速描述符处理，如果可用，则使用辅助执行 (EU) 单元。主线程调用此 EU 并等待预期线程在辅助执行单元上运行。如果未调用此 EU，则主线程挂起。

    dma_q_errors

    与自身配对的 QP 向 DPA 发出从主机读取可用索引或描述符表的读取请求。此请求导致错误，并且 QP 变得不可用。内部机制检测到此错误 QP，并在稍后阶段回收以供使用。

动态中断节制

动态中断节制 (DIM) 调整中断节制设置以优化数据包处理。对于版本低于 6.8 的 guest OS 内核，DIM 将此功能卸载到 DPU，从而降低来自 guest OS 的中断率。

通过降低高带宽流量场景中的中断率，DIM 提高了 hypervisor 和 guest VM 的 CPU 利用率，同时保持几乎相同的带宽。

注意

DIM 仅在 BlueField-3 上受支持。

例如，下表显示了使用 DIM 的好处

Tx 中断率 (K irq/s)

Rx 中断率 (K irq/s)

Tx 吞吐量 (Gb/s)

Rx 吞吐量 (Gb/s)

DIM 已启用

7.3

7.5

171

181

DIM 已禁用

7.5

23.7

175

181

以下测试参数

  • Guest OS 内核版本 – 5.11.0

  • virtio-net 设备数量 – 1

  • QP 数量 – 31

  • 队列深度 – 1024

  • MTU – 1500

  • 基准测试 – 具有 31 个流的 iPerf

配置 DIM

DIM 是每个设备的配置。要启用或禁用它，请使用此命令

复制
已复制！



[dpu]# virtnet modify -p <pf> [-v <vf>] device -dim {enable | disable}

配置示例

  1. 从 guest-OS 端卸载驱动程序

    复制
    已复制！



    [host]# modprobe -rv virtio_net && modprobe -rv virtio_pci

  2. 启用 DIM

    复制
    已复制！



    [dpu]# virtnet modify -p 0 device -dim enable
{'pf': '0x0', 'all': '0x0', 'subcmd': '0x0', 'dim_config': 'enable'}
{
  "errno": 0,
  "errstr": "Success"
}

    信息

    使用 disable 禁用 DIM。

  3. 加载驱动程序

    复制
    已复制！



    [host]# modprobe -v virtio_pci && modprobe -v virtio_net

  4. 查询设备以验证 dim 是否已启用

    复制
    已复制！



    [dpu]# virtnet query -p 0 -b | grep -i dim
      "dim": "enabled"

高可用性

高可用性 (HA) 在网络基础设施中至关重要，以确保即使在发生故障时也能保持持续性能和最短的停机时间。

为了支持 HA，virtio-net-controller 进程创建辅助进程 virtio-net-emu 和 virtio-net-ha。virtio-net-emu 进程处理主控制器功能，而 virtio-net-ha 管理 HA。virtio-net-ha 保存并监督来自 virtio-net-emu 的关键资源，并在发生故障时将其恢复到工作状态。这两个进程通过 IPC 消息进行通信。


注意

高可用性仅在 BlueField-3 及更高版本上受支持。

下表提供了可能的预期行为

场景

行为

每个设备的停机时间（秒）

回退操作

Virtio-net-emu 进程崩溃（例如，Segfault）

virtio-net-ha 进程尝试自动恢复所有设备

< 1

如果恢复失败，则执行 virtnet restart 命令

设备/VQ/SF 创建/销毁失败

HA 确保现有设备不受影响

N/A

重试或重启服务

DPA 命令超时

HA 无操作；DPA 可能卡住

N/A

执行 virtnet restart 命令


巨型 MTU

巨型 MTU 对于提高以太网和网络处理效率至关重要，它通过减少协议开销（标头和有效负载大小的比率）来实现。

要启用对巨型 MTU 的支持，请运行以下 virtnet 命令

复制
已复制！



[dpu]# virtnet modify -p 0 -v 0 device -t 9216

信息

该示例将 PF 0 上 VF 0 的 MTU 设置为 9126。

巨型 MTU 仅从以下版本开始受支持

版本

上游

VM kernel: 4.18.0-193.el8.x86_64

（VM Linux 版本在 4.11 之后支持大型 MTU）

Ubuntu

DOCA_2.5.0_BSP_4.5.0_Ubuntu_22.04

Virtnet 控制器

v1.7 或 v1.6.26

要配置巨型 MTU（例如，在 PF 0 上使用 VF 0）

  1. 从 BlueField 更改上行链路和 SF 表示的 MTU

    复制
    已复制！



    [dpu]# ifconfig p0 mtu 9216
[dpu]# ifconfig en3f0pf0sf3000 mtu 9216

    如果配置了 bond，则更改 bond 的 MTU，而不是 p0

    复制
    已复制！



    [dpu]# ifconfig bond0 mtu 9216
[dpu]# ifconfig en3f0pf0sf3000 mtu 9216

  2. 从 BlueField 重启 virtio-net-controller

    复制
    已复制！



    [dpu]# systemctl restart virtio-net-controller

  3. 从主机操作系统卸载 virtio 驱动程序

    复制
    已复制！



    [host]# modprobe -rv virtio-net

  4. 在 BlueField 上更改相应的设备 MTU

    复制
    已复制！



    [dpu]# virtnet modify -p 0 -v 0 device -t 9216

  5. 从主机操作系统重新加载 virtio 驱动程序

    复制
    已复制！



    [host]# modprobe -v virtio-net

  6. 检查 virtqueue MTU 配置在 BlueField 上是否正确

    复制
    已复制！



    [dpu]# virtnet query -p 0 -v 0 --dbg_stats | grep jumbo_mtu
    "jumbo_mtu": 1
    "jumbo_mtu": 1

  7. 从主机操作系统更改 virtio-net 接口的 MTU

    复制
    已复制！



    [host]# ifconfig <vnet> mtu 9216

链路聚合

通常使用链路聚合 (LAG) 或 bond 接口来提高网络设备的可靠性、可用性或带宽。Virtio-net 设备通过 DPU 侧 LAG 配置支持此模式。

要在 LAG 模式下配置 virtio-net-controller，必须遵循特定的步骤，因为这依赖于 mlx5 RDMA 设备

  1. 停止 virtio-net-controller 以避免资源泄漏（这将由 LAG 销毁现有 mlx5 RDMA 设备并创建新的 bond RDMA 设备引起）。

    复制
    已复制！



    [dpu]# systemctl stop virtio-net-controller.service

  2. 为 DPU 侧的两个上行链路接口配置 LAG 接口。有关详细步骤，请参阅“链路聚合”页面。

    注意

    virtio-net-controller 服务默认启动。如果在 LAG 配置期间 DPU 重新启动，则必须在从 DPU 侧创建 bond 接口之前停止控制器。

  3. 更新控制器配置文件以使用 bond 接口。

    复制
    已复制！



    [dpu]# cat /opt/mellanox/mlnx_virtnet/virtnet.conf
{
  "ib_dev_lag": "mlx5_bond_0",
  "ib_dev_for_static_pf": "mlx5_bond_0",
  "is_lag": 1,
}

    信息

    有关详细信息，请参阅“配置文件”页面。

  4. 启动控制器以使新配置生效。

    复制
    已复制！



    [dpu]# systemctl start virtio-net-controller.service

实时迁移

使用 vHost 加速软件堆栈进行实时迁移

Virtio VF PCIe 设备可以使用 vhost 加速软件堆栈连接到 guest VM。这使得可以执行 guest VM 的实时迁移。

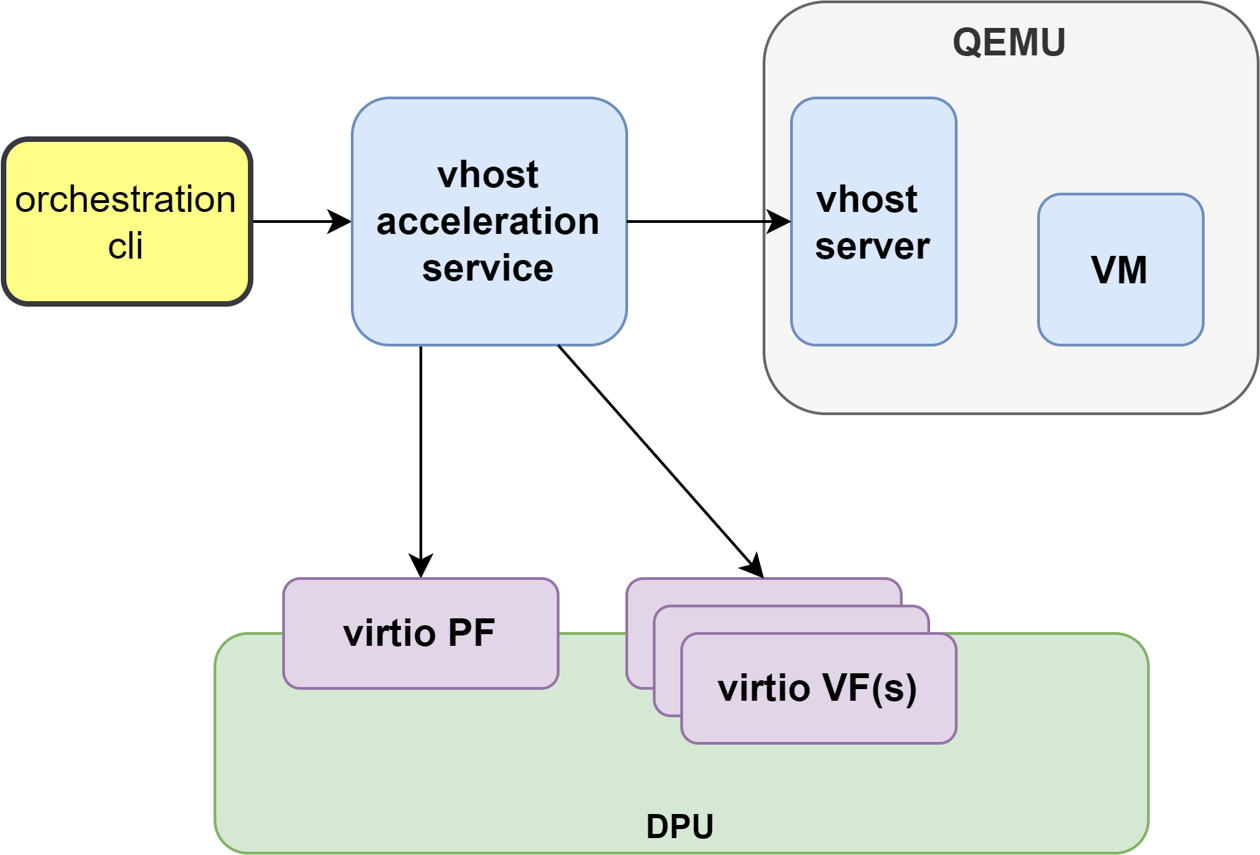

virtio-vf-pcie-devices-for-vhost-acceleration-version-1-modificationdate-1734473662693-api-v2.png

本节提供了使用 virtio VF PCIe 设备和 vhost 加速软件启用 VM 实时迁移的步骤。

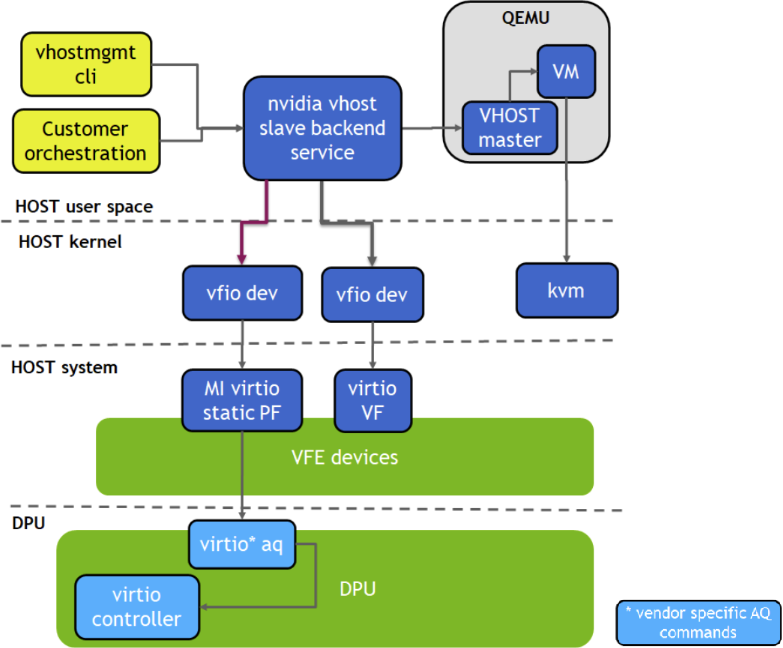

vdpa-over-virtio-full-emulation-design-version-1-modificationdate-1734473662180-api-v2.png

先决条件

  • 最低 hypervisor 内核版本 – Linux kernel 5.15（用于 VFIO SR-IOV 支持）

  • 要使用高可用性（附加的 vfe-vhostd-ha 服务，可以在 vfe-vhostd 崩溃时持久化数据路径），必须应用 此 内核补丁。

安装 vHost 加速软件堆栈

vHost 加速软件堆栈使用开源 BSD 许可的 DPDK 构建。

  • 要安装 vhost 加速软件

    1. 克隆软件源代码

      复制
      已复制！



      [host]# git clone https://github.com/Mellanox/dpdk-vhost-vfe

      信息

      最新的发布标签是 vfe-24.10.0-rc2。

    2. 构建软件

      复制
      已复制！



      [host]# apt-get install libev-dev -y
[host]# apt-get install libev-libevent-dev  -y
[host]# apt-get install uuid-dev  -y
[host]# apt-get install libnuma-dev -y
[host]# meson build --debug -Denable_drivers=vdpa/virtio,common/virtio,common/virtio_mi,common/virtio_ha
[host]# ninja -C build install

  • 要安装 QEMU

    信息

    可以使用 8.1 以上的上游 QEMU 或以下 NVIDIA QEMU。

    1. 克隆 NVIDIA QEMU 源代码。

      复制
      已复制！



      [host]# git clone git@github.com:Mellanox/qemu.git -b stable-8.1-presetup
[host]# git checkout 24aaba9255

      信息

      最新的稳定提交是 24aaba9255 。

    2. 构建 NVIDIA QEMU。

      复制
      已复制！



      [host]# mkdir bin
[host]# cd bin
[host]# ../configure --target-list=x86_64-softmmu --enable-kvm
[host]# make -j24

在 Hypervisor 上配置 vHost

    1. 配置 1G 巨页

      复制
      已复制！



      [host]# mkdir /dev/hugepages1G
[host]# mount -t hugetlbfs -o pagesize=1G none /dev/hugepages1G
[host]# echo 16 > /sys/devices/system/node/node0/hugepages/hugepages-1048576kB/nr_hugepages
[host]# echo 16 > /sys/devices/system/node/node1/hugepages/hugepages-1048576kB/nr_hugepages

    2. 通过添加 xmlns:qemu 选项在 VM XML 中启用 qemu:commandline

      复制
      已复制！



      <domain type='kvm' xmlns:qemu='http://libvirt.org/schemas/domain/qemu/1.0'>

    3. 在 VM XML 中分配内存量并使用 1GB 页面大小作为巨页

      复制
      已复制！



       <memory unit='GiB'>4</memory>
 <currentMemory unit='GiB'>4</currentMemory>
 <memoryBacking>
    <hugepages>
      <page size='1' unit='GiB'/>
    </hugepages>
 </memoryBacking>

    4. 将 CPU 的内存访问设置为共享

      复制
      已复制！



      <cpu mode='custom' match='exact' check='partial'>
  <model fallback='allow'>Skylake-Server-IBRS</model>
  <numa>
    <cell id='0' cpus='0-1' memory='4' unit='GiB' memAccess='shared'/>
  </numa>
</cpu>

    5. 在 VM XML 中添加 virtio-net 接口

      复制
      已复制！



      <qemu:commandline>
  <qemu:arg value='-chardev'/>
  <qemu:arg value='socket,id=char0,path=/tmp/vhost-net0,server=on'/>
  <qemu:arg value='-netdev'/>
  <qemu:arg value='type=vhost-user,id=vhost1,chardev=char0,queues=4'/>
  <qemu:arg value='-device'/>
  <qemu:arg value='virtio-net-pci,netdev=vhost1,mac=00:00:00:00:33:00,vectors=10,page-per-vq=on,rx_queue_size=1024,tx_queue_size=1024,mq=on,disable-legacy=on,disable-modern=off'/>
</qemu:commandline>

运行 vHost 加速服务

  1. 将 virtio PF 设备绑定到 vfio-pci 驱动程序

    复制
    已复制！



    [host]# modprobe vfio vfio_pci
[host]# echo 1 > /sys/module/vfio_pci/parameters/enable_sriov
[host]# echo 0x1af4 0x1041 > /sys/bus/pci/drivers/vfio-pci/new_id
[host]# echo 0x1af4 0x1042 > /sys/bus/pci/drivers/vfio-pci/new_id
[host]# echo <pf_bdf> > /sys/bus/pci/drivers/virtio-pci/unbind
[host]# echo <vf_bdf> > /sys/bus/pci/drivers/virtio-pci/unbind
[host]# echo <pf_bdf> > /sys/bus/pci/drivers/vfio-pci/bind
[host]# echo <vf_bdf> > /sys/bus/pci/drivers/vfio-pci/bind
[host]# lspci -vvv -s <pf_bdf> | grep "Kernel driver"
Kernel driver in use: vfio-pci
[host]# lspci -vvv -s <vf_bdf> | grep "Kernel driver"
Kernel driver in use: vfio-pci

    信息

    <pf_bdf> 或 <vf_bdf> 格式示例： 0000:af:00.3

  2. 通过启动 vfe-vhostd 服务来运行 vhost 加速软件服务

    复制
    已复制！



    [host]# systemctl start vfe-vhostd

    信息

    可以通过运行以下命令查看服务日志

    复制
    已复制！



    [host]# journalctl -u vfe-vhostd

  3. 配置 virtio-net PF

    复制
    已复制！



    [host]# /usr/local/bin/vfe-vhost-cli mgmtpf -a <pf_bdf>

    等待 virtio-net-controller 完成处理 PF FLR。

  4. 启用 SR-IOV 并创建一个 VF（或更多）

    复制
    已复制！



    [host]# echo 1 > /sys/bus/pci/devices/<pf_bdf>/sriov_numvfs
[host]# lspci | grep Virtio
0000:af:00.1 Ethernet controller: Red Hat, Inc. Virtio network device
0000:af:00.3 Ethernet controller: Red Hat, Inc. Virtio network device

  5. 将 VF 表示添加到 BlueField 上的 OVS 桥接器

    复制
    已复制！



    [dpu]# virtnet query -p 0 -v 0 | grep sf_rep_net_device
"sf_rep_net_device": "en3f0pf0sf3000",
[dpu]# ovs-vsctl add-port ovsbr1 en3f0pf0sf3000

  6. 配置 virtio-net VF

    1. 在 BlueField 上，更改 VF MAC 地址或其他设备选项

      复制
      已复制！



      [dpu]# virtnet modify -p 0 -v 0 device -m 00:00:00:00:33:00

    2. 将 VF 添加到 vfe-dpdk

      复制
      已复制！



      [host]# /usr/local/bin/vfe-vhost-cli vf -a <vf_bdf> -v /tmp/vhost-net0

      注意

      如果 SR-IOV 被禁用并重新启用，则用户必须重新配置 VF。00:00:00:00:33:00 是 VM XML 中使用的虚拟 MAC 地址。

启动 VM

复制
已复制！



[host]# virsh start <vm_name>


HA 服务

运行 vfe-vhostd-ha 服务允许在 vfe-vhostd 崩溃时持久化数据路径

复制
已复制！



[host]# systemctl start vfe-vhostd-ha


简单实时迁移

  1. 准备两台相同的主机，并在两台主机上执行 virtio 设备到 DPDK 的配置。

  2. 在一台服务器上启动 VM

    复制
    已复制！



    [host]# virsh migrate --verbose --live --persistent <vm_name> qemu+ssh://<dest_node_ip_addr>/system --unsafe

移除设备

完成 virtio 设备后，使用以下命令从 DPDK 中移除它们

复制
已复制！



[host]# /usr/local/bin/vfe-vhost-cli vf -r <vf_bdf>
[host]# /usr/local/bin/vfe-vhost-cli mgmtpf -r <pf_bdf>

在线更新

在线更新通过执行 virtio-net 控制器的在线升级来最大限度地减少网络接口停机时间，而无需完全重启。

要求

要执行在线更新，用户必须安装较新版本的控制器，可以使用 rpm 或 deb 包（取决于所使用的 OS 发行版）。运行

对于 Ubuntu/Debian
复制
已复制！



[dpu]# dpkg --force-all -i virtio-net-controller-x.y.z-1.mlnx.aarch64.deb

对于 CentOS/RedHat
复制
已复制！



[dpu]# rpm -Uvh virtio-net-controller-x.y.z-1.mlnx.aarch64.rpm --force

检查版本

在开始在线更新之前，可以使用以下命令检查原始控制器和目标控制器的版本

复制
已复制！



[dpu]# virtnet version
  {
    "Original Controller": "v24.10.13"
  },
  {
    "Destination Controller": "v24.10.16"
  }


开始更新

如果未发生错误，请发出以下命令以启动在线更新过程

复制
已复制！



[dpu]# virtnet update -s

注意

如果错误指示 update 命令不受支持，则表示您尝试安装的控制器版本已过时。重新安装正确的版本可以解决此问题。


检查状态

在更新过程中，可以使用以下命令检查更新状态

复制
已复制！



[dpu]# virtnet update -t

输出示例

复制
已复制！



{
  "status": "inactive",                       # updating status, whether live update is finished or ongoing
  "last live update status": "success",       # last live update status
  "time_used (s)": 1.655439                   # time cost for last live update
}

注意

在更新期间，建议不要发出任何 virtnet CLI 命令。

当更新过程成功完成时，命令 virtnet update status 将相应地反映状态

注意

如果设备正在主动迁移，则对于该特定设备，现有的 virtnet 命令显示为“migrating”，以便用户可以稍后重试。

注意

当在线更新正在进行时，不支持热插拔/拔出和 VF 创建/删除。

可合并 Rx 缓冲区

在与驱动程序协商时，可合并缓冲区是一种模式，其中发布多个描述符以适应来自线路的单个巨型大小的数据包。这是一个仅接收侧的功能，有助于提高大型 MTU（例如，9K）情况下的性能。

启用和使用可合并缓冲区需要更新配置文件，并从控制器侧通告功能位，如下面的小节所述。

启用/禁用可合并缓冲区

要启用或禁用可合并 Rx 缓冲区功能，请将 virtnet.conf 配置文件中的 mrg_rxbuf 属性设置为 1 或 0。

例如，要启用可合并 Rx 缓冲区

复制
已复制！



[dpu]# cat /opt/mellanox/mlnx_virtnet/virtnet.conf
{
...
"mrg_rxbuf": 1
...
}

注意

更新配置文件需要重启 virtio-net-controller。

信息

有关更多信息，请参阅“配置文件”页面。


配置设备

可合并缓冲区是每个设备的功能。

  1. 用户必须查询设备以检查 VIRTIO_F_MRG_RX_BUFFER 是否可用。例如，以下 PF 0 不支持可合并缓冲区

    复制
    已复制！



    [dpu]# virtnet query -p 0 -b
{'all': '0x0', 'pf': '0x0', 'dbg_stats': '0x0', 'brief': '0x1', 'latency_stats': '0x0', 'stats_clear': '0x0'}
{
  "devices": [
    {
      "pf_id": 0,
      "transitional": 0,
      "vuid": "MT2251X00020VNETS1D0F0",
      "pci_bdf": "86:00.0",
      "pci_dev_id": "0x1041",
      "pci_vendor_id": "0x1af4",
      "pci_class_code": "0x20000",
      "pci_subsys_id": "0x1",
      "pci_subsys_vendor_id": "0x1af4",
      "pci_revision_id": "1",
      "pci_max_vfs": "0",
      "enabled_vfs": "0",
      "device_feature": {
        "value": "0x8900010300e7182f",
        "    0": "VIRTIO_NET_F_CSUM",
        "    1": "VIRTIO_NET_F_GUEST_CSUM",
        "    2": "VIRTIO_NET_F_CTRL_GUEST_OFFLOADS",
        "    3": "VIRTIO_NET_F_MTU",
        "    5": "VIRTIO_NET_F_MAC",
        "   11": "VIRTIO_NET_F_HOST_TSO4",
        "   12": "VIRTIO_NET_F_HOST_TSO6",
        "   16": "VIRTIO_NET_F_STATUS",
        "   17": "VIRTIO_NET_F_CTRL_VQ",
        "   18": "VIRTIO_NET_F_CTRL_RX",
        "   21": "VIRTIO_NET_F_GUEST_ANNOUNCE",
        "   22": "VIRTIO_NET_F_MQ",
        "   23": "VIRTIO_NET_F_CTRL_MAC_ADDR",
        "   32": "VIRTIO_F_VERSION_1",
        "   33": "VIRTIO_F_IOMMU_PLATFORM",
        "   40": "VIRTIO_F_RING_RESET",
        "   56": "VIRTIO_NET_F_HOST_USO",
        "   59": "VIRTIO_NET_F_GUEST_HDRLEN",
        "   63": "VIRTIO_NET_F_SPEED_DUPLEX"
      },
...
}

  2. 要启用该功能

    1. 确保 guest-OS 端未加载任何驱动程序

      复制
      已复制！



      [host]# modprobe -rv virtio_net && modprobe -rv virtio_pci

    2. 将功能位中的第 15 位设置为 1，并修改设备

      复制
      已复制！



      [dpu]# virtnet modify -p 0 device -f 0x8900010300e7982f
{'pf': '0x0', 'all': '0x0', 'subcmd': '0x0', 'features': '0x8900010300e7982f'}
{
  "errno": 0,
  "errstr": "Success"
}

    3. 从主机加载驱动程序

      复制
      已复制！



      [host]# modprobe -v virtio_pci && modprobe -v virtio_net

    4. 再次查询设备，检查 VIRTIO_F_MRG_RX_BUFFER 是否可用。以下查询显示 device_feature 和 driver_feature 下的 VIRTIO_F_MRG_RX_BUFFER。现在，PF 0 上已启用可合并缓冲区。

      复制
      已复制！



      [dpu]# virtnet query -p 0 -b
{'all': '0x0', 'pf': '0x0', 'dbg_stats': '0x0', 'brief': '0x1', 'latency_stats': '0x0', 'stats_clear': '0x0'}
{
  "devices": [
    {
      "pf_id": 0,
      "transitional": 0,
      "vuid": "MT2251X00020VNETS0D0F1",
      "pci_bdf": "85:00.1",
      "pci_dev_id": "0x1041",
      "pci_vendor_id": "0x1af4",
      "pci_class_code": "0x20000",
      "pci_subsys_id": "0x1041",
      "pci_subsys_vendor_id": "0x1af4",
      "pci_revision_id": "1",
      "pci_max_vfs": "0",
      "enabled_vfs": "0",
      "device_feature": {
        "value": "0x8900032300e7982f",
        "    0": "VIRTIO_NET_F_CSUM",
        "    1": "VIRTIO_NET_F_GUEST_CSUM",
        "    2": "VIRTIO_NET_F_CTRL_GUEST_OFFLOADS",
        "    3": "VIRTIO_NET_F_MTU",
        "    5": "VIRTIO_NET_F_MAC",
        "   11": "VIRTIO_NET_F_HOST_TSO4",
        "   12": "VIRTIO_NET_F_HOST_TSO6",
        "   15": "VIRTIO_F_MRG_RX_BUFFER",
        "   16": "VIRTIO_NET_F_STATUS",
        "   17": "VIRTIO_NET_F_CTRL_VQ",
        "   18": "VIRTIO_NET_F_CTRL_RX",
        "   21": "VIRTIO_NET_F_GUEST_ANNOUNCE",
        "   22": "VIRTIO_NET_F_MQ",
        "   23": "VIRTIO_NET_F_CTRL_MAC_ADDR",
        "   32": "VIRTIO_F_VERSION_1",
        "   33": "VIRTIO_F_IOMMU_PLATFORM",
        "   37": "VIRTIO_F_SR_IOV",
        "   40": "VIRTIO_F_RING_RESET",
        "   41": "VIRTIO_F_ADMIN_VQ",
        "   56": "VIRTIO_NET_F_HOST_USO",
        "   59": "VIRTIO_NET_F_GUEST_HDRLEN",
        "   63": "VIRTIO_NET_F_SPEED_DUPLEX"
      },
      "driver_feature": {
        "value": "0x8000002300e7982f",
        "    0": "VIRTIO_NET_F_CSUM",
        "    1": "VIRTIO_NET_F_GUEST_CSUM",
        "    2": "VIRTIO_NET_F_CTRL_GUEST_OFFLOADS",
        "    3": "VIRTIO_NET_F_MTU",
        "    5": "VIRTIO_NET_F_MAC",
        "   11": "VIRTIO_NET_F_HOST_TSO4",
        "   12": "VIRTIO_NET_F_HOST_TSO6",
        "   15": "VIRTIO_F_MRG_RX_BUFFER",
        "   16": "VIRTIO_NET_F_STATUS",
        "   17": "VIRTIO_NET_F_CTRL_VQ",
        "   18": "VIRTIO_NET_F_CTRL_RX",
        "   21": "VIRTIO_NET_F_GUEST_ANNOUNCE",
        "   22": "VIRTIO_NET_F_MQ",
        "   23": "VIRTIO_NET_F_CTRL_MAC_ADDR",
        "   32": "VIRTIO_F_VERSION_1",
        "   33": "VIRTIO_F_IOMMU_PLATFORM",
        "   37": "VIRTIO_F_SR_IOV",
        "   63": "VIRTIO_NET_F_SPEED_DUPLEX"
      },
...
}

限制

  • 每个工作队列条目的描述符数量取决于 MTU 大小。为了获得最佳性能，如果 MTU 设置为默认值 (1500)，建议不要启用此功能。

  • 当从线路接收小尺寸数据包（例如，64 字节）时，预计此功能的性能会下降。

  • 可合并缓冲区不适用于 packed VQ 功能。

NetDIM

注意

NetDIM 仅在 BlueField-3 上受支持

网络动态中断节制 (netDIM) 调整中断节制设置以优化数据包处理。此功能将 DIM 卸载到 virtio PCIe 设备，从而为 guest 内核中缺少 netDIM 支持的 virtio-net 设备启用 DPU 上的中断节制。

通过降低高带宽流量期间的中断率，DIM 提高了 hypervisor 和 guest VM 的 CPU 利用率，同时保持几乎相同的带宽。

启用/禁用 NetDIM

要启用或禁用 netDIM，请使用以下 virtnet 命令

复制
已复制！



[dpu]# virtnet modify -p <> -v <> device -netdim {enable,disable}

注意

启用或禁用 netDIM 需要驱动程序未加载。


配置 NetDIM

NetDIM 是按设备启用的。

要启用 netDIM

  1. 确保 guest-OS 端未加载任何驱动程序

    复制
    已复制！



    [host]# modprobe -rv virtio_net && modprobe -rv virtio_pci

  2. 通过在相应设备上使用 virtnet 命令来启用 netDIM

    复制
    已复制！



    [dpu]# virtnet modify -p 0 device -netdim enable
{'pf': '0x0', 'all': '0x0', 'subcmd': '0x0', 'net_dim_config': 'enable'}
{
  "errno": 0,
  "errstr": "Success"
}

  3. 加载驱动程序

    复制
    已复制！



    [host]# modprobe -v virtio_pci && modprobe -v virtio_net

  4. 查询设备以检查是否启用了 netdim

    复制
    已复制！



    [dpu]# virtnet query -p 0 -b
{'all': '0x0', 'pf': '0x0', 'dbg_stats': '0x0', 'brief': '0x1', 'latency_stats': '0x0', 'stats_clear': '0x0'}
{
  "devices": [
    {
      "pf_id": 0,
      "function_type": "static PF",
      "transitional": 0,
...
...
      "aarfs": "disabled",
      "netdim": "enabled"
    }
  ]
}

性能调优

队列数量和 MSIX

驱动程序配置

virtio-net 驱动程序可以通过 ethtool 配置组合通道的数量。这决定了 netdev 可以使用多少 virtqueue (VQ)。通常，当多线程时（例如，具有多个流的 iPerf），更多的 VQ 会产生更好的总体吞吐量。

复制
已复制！



[host]# ethtool -l eth0
Channel parameters for eth0:
Pre-set maximums:
RX:             n/a
TX:             n/a
Other:          n/a
Combined:       31
Current hardware settings:
RX:             n/a
TX:             n/a
Other:          n/a
Combined:       15

因此，通常使用以下命令选择较大的通道数量（小于预设的最大值）。

提示

通常，将组合通道的数量配置为与 guest OS 上可用的 CPU 数量相同将产生良好的性能。

复制
已复制！



[host]# ethtool -L eth0 combined 31
[host]# ethtool -l eth0
Channel parameters for eth0:
Pre-set maximums:
RX:             n/a
TX:             n/a
Other:          n/a
Combined:       31
Current hardware settings:
RX:             n/a
TX:             n/a
Other:          n/a
Combined:       31


设备配置

为了达到最佳性能，需要确保每个 tx/rx 队列都分配了 MSIX。检查特定设备的信息，并确保 num_queues 小于 num_msix。

复制
已复制！



[dpu]# virtnet query -p 0 -b | grep -i num_
      "num_msix": "64",
      "num_queues": "8",

如果 num_queues 大于 num_msix，则需要更改 mlxconfig 以保留比队列更多的 MSIX。这由 VIRTIO_NET_EMULATION_NUM_VF_MSIX 和 VIRTIO_NET_EMULATION_NUM_MSIX 决定。请参阅“Virtio-net 部署”页面以获取更多信息。

队列深度

默认情况下，队列深度设置为 256。通常使用更大的队列深度（例如，1024）。这不能从驱动程序侧请求，但必须从设备侧完成。

请参阅“Virtnet CLI 命令”页面，了解如何修改设备 max_queue_size。

MTU

为了提高性能，用户可以使用巨型 MTU。有关 MTU 配置的信息，请参阅“巨型 MTU”页面。

恢复

恢复对于控制器重启、在线更新或实时迁移等情况下的状态恢复（控制平面和数据平面）至关重要。

恢复过程依赖于存储在 /opt/mellanox/mlnx_virtnet/recovery 中的 JSON 文件，其中每个设备（PF 或 VF）都有一个以其唯一 VUID 命名的对应文件。

以下条目将保存到恢复文件并在必要时恢复

条目

类型

描述

port_ib_dev

字符串

在其上创建 virtio-net 设备的 RDMA 设备名称

pf_id

数字

pf_id

PF 的 ID

数字

vf_id

function_type

字符串

VF 的 ID，仅对 VF 有效

type

数字

PF 或 VF

bdf_raw

字符串

Virtio-net 设备 bus:device:function，uint16 类型

mac

字符串

device_type

静态或热插拔（仅适用于 PF）

数字

mac

sf_num

数字

设备的 MAC 地址

pf_num

数字

PCIe 功能号

sf_num

复制
已复制！



{
  "port_ib_dev": "mlx5_0",
  "pf_id": 0,
  "function_type": "pf",
  "bdf_raw": 57611,
  "device_type": "hotplug",
  "mac": "0c:c4:7a:ff:22:93",
  "pf_num": 0,
  "sf_num": 2000,
  "mq": 3
}

用例

用于此 virtio-net 设备的 SF 编号

mq

为此 virtio-net 设备创建的多队列数量

热插拔 PF 设备的恢复文件示例

实时更新

根据 BlueField 或主机的操作，可能会或可能不会执行恢复。请参阅下表以了解个别场景

DPU 操作

主机操作

重启控制器

热拔出

实时迁移

静态 PF

销毁 VF

销毁 VF

N/A

N/A

销毁 VF

卸载驱动程序

销毁 VF

销毁 VF

热插拔 PF

销毁 VF

销毁 VF

卸载驱动程序

N/A

销毁 VF

卸载驱动程序

销毁 VF

销毁 VF

VF

销毁 VF

销毁 VF

N/A

主机和 DPU 断电重启

温重启

卸载驱动程序

卸载驱动程序

销毁 VF

注意

恢复

注意

不恢复

恢复文件已删除

不恢复

信息

这些恢复文件是控制器的内部文件，不应修改。

注意

默认情况下启用控制器恢复，无需用户配置或干预。当控制器使用的 mlxconfig 设置生效时，新启动的控制器服务会自动删除所有恢复文件。

注意

过渡设备

注意

过渡设备是一种 virtio 设备，它支持符合 virtio 规范 1.x 的驱动程序和在 virtio 规范 0.95（即，传统模式）下运行的旧驱动程序，因此具有旧 Linux 内核的服务器仍然可以使用基于 virtio 的技术。

过渡 Virtio-net VF 设备

  1. 当前，仅支持过渡 VF 设备。

  2. 主机内核版本必须高于 v6.9。

    复制
    已复制！



    [dpu]# cat /opt/mellanox/mlnx_virtnet/virtnet.conf
{
...
"lm_prov": "kernel",
...
}

  3. 使用此功能时，将无法再使用 vfe-vdpa-dpdk 解决方案，包括 vfe-vdpa-dpdk 实时迁移。

    复制
    已复制！



    [dpu]# systemctl restart virtio-net-controller.service

  4. Libvirt 不支持 virtio_vfio_pci 内核驱动程序。请改用 QEMU 命令行启动 VM。

    复制
    已复制！



    [host]# modprobe -v virtio_pci
[host]# modprobe -v virtio_net
[host]# echo <vf_num> > /sys/bus/pci/devices/<pf_bdf>/sriov_numvfs

  5. 配置 virtio-net SR-IOV。有关详细信息，请参阅“Virtio-net 部署”。

    复制
    已复制！



    [host]# echo <vf_bdf> > /sys/bus/pci/devices/<vf_bdf>/driver/unbind
[host]# echo 0x1af4 0x1041 > /sys/bus/pci/drivers/virtio_vfio_pci/new_id
[host]# modprobe -v virtio_vfio_pci
[host]# lspci -s <vf_bdf> -vvv | grep -i virtio_vfio_pci
Kernel driver in use: virtio_vfio_pci

  6. 修改配置文件以添加 "lm_prov": "kernel" 选项。

    复制
    已复制！



    -device vfio-pci,host=<vf_bdf>,id=hostdev0,bus=pci.<#BUS_IN_VM>,addr=<#FUNC_IN_VM>

  7. 重启 virtio-net 控制器以使配置生效

    复制
    已复制！



    [vm]# modprobe -v virtio_pci force_legacy=1
[vm]# modprobe -v virtio_net
[vm]# lspci -s <vf_bdf_in_vm> -n
00:0a.0 0200: 1af4:1000

  8. 在主机上创建 virtio-net VF 设备

    复制
    已复制！



    [dpu]# virtnet query -p <pf_id> -v <vf_id> | grep transitional
      "transitional": 1,

将 VF 设备与 virtio_vfio_pci 内核驱动程序绑定

将以下选项添加到 QEMU 命令行，以将 VF 设备透传到 VM

在 VM 内部以传统模式加载 virtio-net 驱动程序

验证 VF 是否为过渡设备


固件配置

VF 动态 MSIX

在 virtio-net 控制器中，每个 VF 获得相同数量的 MSIX 和 virtqueue (VQ)，以便每个数据 VQ 都分配有一个 MSIX。这意味着更改 MSIX 的数量会更新 VQ 的数量。

  • 默认情况下，每个 VF 都分配有相同数量的 MSIX，默认数量由 NUM_VF_MSIX 和 VIRTIO_NET_EMULATION_NUM_MSIX 的最小值决定。

    使用动态 VF MSIX，可以为 VF 分配比其默认值更多的 MSIX/队列。所有 VF 设备的 MSIX 硬件资源都由 PF 通过共享 MSIX 池进行管理。用户可以减少一个 VF 的 MSIX，从而将其 MSIX 资源释放到共享池。另一方面，可以为另一个 VF 分配比其默认值更多的 MSIX，以获得更高的性能。

    复制
    已复制！



    [dpu]# mlxconfig -y -d 03:00.0 s VIRTIO_NET_EMULATION_NUM_ MSIX=32 VIRTIO_NET_EMULATION_NUM_VF_MSIX=32

  • 模拟 VF 设备使用 VIRTIO_NET_EMULATION_NUM_VF_MSIX 设置 MSIX 数量。

VIRTIO_NET_EMULATION_NUM_VF_MSIX 可用于设置模拟 VF 设备的 MSIX 数量。对于模拟 VF 设备，请使用新的配置 VIRTIO_NET_EMULATION_NUM_VF_MSIX 而不是旧的配置 NUM_VF_MSIX。

复制
已复制！



[dpu]# mlxconfig -y -d 03:00.0 s VIRTIO_NET_EMULATION_NUM_MSIX=32 NUM_VF_MSIX=32

如果 VIRTIO_NET_EMULATION_NUM_VF_MSIX!=0，则 VIRTIO_NET_EMULATION_NUM_MSIX 仅用于 PF，而 VF 使用 VIRTIO_NET_EMULATION_NUM_VF_MSIX。

MSIX

例如，要将 VF 的默认 MSIX 数量配置为 32

如果 VIRTIO_NET_EMULATION_NUM_VF_MSIX==0，则 VIRTIO_NET_EMULATION_NUM_MSIX 用于 PF 和 VF。

复制
已复制！



[dpu]# virtnet list | grep -i '"pf_id": 0' -A 8 | grep -i msix_num_pool_size

每个 VF 的默认 MSIX 数量由 minimum(NUM_VF_MSIX, VIRTIO_NET_EMULATION_NUM_MSIX) 决定。例如，要将 VF 的默认 MSIX 数量配置为 32

重启 BlueField 和主机，使 mlxconfig 生效。

复制
已复制！



[dpu]# virtnet list | grep -i '"pf_id": 0' -A 10 | grep -i max_msix_num
[dpu]# virtnet list | grep -i '"pf_id": 0' -A 10 | grep -i min_msix_num

MSIX 能力

复制
已复制！



[dpu]# virtnet query -p 0 -v 0 | grep num_msix

VF 的 MSIX 池由其 PF 管理。要检查共享池大小，请运行以下命令（以 PF 0 为例）

默认情况下，共享池大小为空 (0)，因为所有 MSIX 资源都已均匀分配给 VF。一旦减少一个或多个 VF 的 MSIX，减少的 MSIX 将释放回池中。

但是，可以分配给给定 VF 的 MSIX 数量也受能力的限制。要检查这些上限，请运行以下命令

以下示例显示了将 MSIX 从 VF1 重新分配到 VF0 的步骤，假设每个 VF 默认有 32 个 MSIX 可用

  1. 从主机驱动程序中解绑两个 VF 设备。

    复制
    已复制！



    [host]# echo <vf0_bdf> > /sys/bus/pci/drivers/virtio-pci/unbind
[host]# echo <vf1_bdf> > /sys/bus/pci/drivers/virtio-pci/unbind

  2. 减少 VF1 的 MSIX 数量。

    复制
    已复制！



    [dpu]# virtnet modify -p 0 -v 1 device -n 4

  3. 检查 PF0 的池大小。

    复制
    已复制！



    [dpu]# virtnet list | grep -i '"pf_id": 0' -A 8 | grep -i msix_num_pool_size

    确认减少的 MSIX 已添加到共享池。

  4. 增加 VF0 的 MSIX 数量。

    复制
    已复制！



    [dpu]# virtnet modify -p 0 -v 0 device -n 48

  5. 检查 VF0 的 MSIX 数量。

    复制
    已复制！



    [dpu]# virtnet query -p 0 -v 0 | grep -i num_msix

  6. 将两个 VF 设备绑定到主机驱动程序。

    复制
    已复制！



    [host]# echo <vf0_bdf> > /sys/bus/pci/drivers/virtio-pci/bind
[host]# echo <vf1_bdf> > /sys/bus/pci/drivers/virtio-pci/bind

    注意

    MSIX 的数量必须是大于 4 的偶数。

MSIX 限制

  • MSIX 和 QP 配置是互斥的（即，一次只能配置其中一个）。例如，以下 modify 命令应导致失败

    复制
    已复制！



    [dpu]# virtnet modify -p 0 -v 1 device -qp 2 -n 6

  • 要使用 VF，请确保分配有效的 MSIX 数量

    复制
    已复制！



    [dpu]# virtnet modify -p 0 -v 1 device -n 10

    如果协商了 VIRTIO_NET_F_CTRL_VQ，则 VF 加载主机驱动程序所需的最小 MSIX 资源数为 4；如果未协商，则为 2。

  • VF 的 MSIX 资源可以减少到 0，但这样做会阻止 VF 正常运行。

    复制
    已复制！



    [dpu]# virtnet modify -p 0 -v 1 device -n 0

队列对

队列对 (QP) 是数据 virtio 队列 (VQ) 对的数量。每个 VQ 对都有一个发送 (TX) 队列和一个接收 (RX) 队列。这些队列对专用于处理数据流量，不包括控制或管理 VQ。

QP 功能

VF 的 QP 池由其 PF 管理。

要检查共享池大小，请运行以下命令（以 PF 0 为例）

复制
已复制！



[dpu]# virtnet list | grep -i '"pf_id": 0' -A 13 | grep -i qp_pool_size

默认情况下，共享池大小为空 (0)，因为所有 QP 资源都已平均分配给 VF。减少一个或多个 VF 的 QP 后，减少的 QP 将释放回池中。

但是，可分配给 VF 的 QP 数量取决于其支持的功能。要验证这些功能，请运行以下命令

复制
已复制！



[dpu]# virtnet list | grep -i '"pf_id": 0' -A 12 | grep -i max_num_of_qp
[dpu]# virtnet list | grep -i '"pf_id": 0' -A 12 | grep -i min_num_of_qp

要检查当前分配的 QP 数量，请运行以下命令

复制
已复制！



[dpu]# virtnet query -p 0 -v 0 | grep max_queue_pairs

如果 max_queue_pairs 小于 max_num_of_qp cap，则可以为 VF 分配更多 QP。

重新分配 VF QP

要为一个 VF 分配更多 QP，共享池中应有可用的 QP，如上一节所述。

以下示例说明了将 QP 从 VF1 重新分配到 VF0 的过程，假设每个 VF 最初默认有 32 个 QP 可用

  1. 从主机驱动程序中解绑两个 VF 设备

    复制
    已复制！



    [host]# echo <vf0_bdf> > /sys/bus/pci/drivers/virtio-pci/unbind
[host]# echo <vf1_bdf> > /sys/bus/pci/drivers/virtio-pci/unbind

  2. 减少 VF1 拥有的 QP 数量

    复制
    已复制！



    [dpu]# virtnet modify -p 0 -v 1 device -qp 1

  3. 检查 PF0 的池大小，并确认减少的 QP 数量已添加到共享池

    复制
    已复制！



    [dpu]# virtnet list | grep -i '"pf_id": 0' -A 13 | grep -i qp_pool_size

  4. 增加 VF0 拥有的 QP 数量

    复制
    已复制！



    [dpu]# virtnet modify -p 0 -v 0 device -qp 23

  5. 检查 VF0 拥有的 QP 数量

    复制
    已复制！



    [dpu]# virtnet query -p 0 -v 0 | grep -i max_queue_pairs

  6. 将两个 VF 设备绑定到主机驱动程序

    复制
    已复制！



    [host]# echo <vf0_bdf> > /sys/bus/pci/drivers/virtio-pci/bind
[host]# echo <vf1_bdf> > /sys/bus/pci/drivers/virtio-pci/bind

    注意

    QP 的数量必须大于 0。

QP 限制

  • QP 和 MSIX 配置是互斥的（即，一次只能配置其中一个）。例如，以下 modify 命令应导致失败

    复制
    已复制！



    [dpu]# virtnet modify -p 0 -v 1 device -qp 2 -n 6

  • 要使用 VF，请为其分配有效的 QP 数量

    复制
    已复制！



    [dpu]# virtnet modify -p 0 -v 1 device -n 4

    允许 VF 加载主机驱动程序的最小 QP 资源数为 1。

  • VF 的 QP 资源可以减少到 0。但是，在这种情况下，VF 将无法正常工作。

    复制
    已复制！



    [dpu]# virtnet modify -p 0 -v 1 device -qp 0

Virt 队列类型

Virt 队列 (VQ) 是 virtio 设备上批量数据传输的机制。每个设备可以有零个或多个 VQ。

VQ 可以处于以下模式之一

  • 分离式

  • 打包式

警告

更改支持的 VQ 类型时，请确保首先卸载访客驱动程序，以便设备可以修改支持的功能位。

分离 VQ

当前为默认 VQ 类型。分离式 VQ 格式是 virtio 规范 1.0 版本唯一支持的格式。

在分离式 VQ 模式下，每个 VQ 分为三个部分

  • 描述符表 – 占用描述符区域

  • 可用环 – 占用驱动程序区域

  • 已用环 – 占用设备区域

这些部分中的每一个在访客内存中都是物理连续的。分离式 VQ 的设计非常简单，但其稀疏的内存使用会给 CPU 缓存利用率带来压力，并且每个描述符都需要多次 PCIe 事务。

配置

以下显示了仅在启用分离式 VQ 模式时 virtnet list 命令的输出外观

复制
已复制！



 "supported_virt_queue_types": {
      "value": "0x1",
      "    0": "SPLIT"
    },

打包 VQ

打包式 VQ 通过将三个环合并到虚拟环境访客内存中的一个位置，解决了分离式 VQ 的限制。此模式允许更少的 PCIe 事务和更好的 CPU 缓存利用率（每次描述符访问）。

信息

从内核 5.0 开始，访客操作系统通过 virtio-support-packed-ring 提交支持打包式 VQ。

配置

可以通过在以下路径 /opt/mellanox/mlnx_virtnet/virtnet.conf 的配置文件中定义 packed_vq 来启用打包式 VQ 模式。

以下是在配置文件中启用 packed_vq 的示例

复制
已复制！



{
  "single_port": 1,
  "packed_vq": 1,
  "sf_pool_percent": 0,
  "sf_pool_force_destroy": 0,
   "vf": {
    "mac_base": "CC:48:15:FF:00:00",
    "vfs_per_pf": 126
  }
}

修改配置文件后，必须重新启动控制器才能使更改生效。确保卸载主机上的 virtio-net/virtio-pcie 驱动程序并运行

复制
已复制！



[dpu]# systemctl restart virtio-net-controller.service

要检查配置是否已生效且控制器是否支持打包式 VQ 模式，请运行

复制
已复制！



[dpu]# virtnet list

检查 supported_virt_queue_types 中是否有 PACKED

复制
已复制！



"supported_virt_queue_types": {
      "value": "0x3",
      "    0": "SPLIT",
      "    1": "PACKED"
    },

此时可以加载 Virtio-net/virtio-pci 驱动程序以在打包模式下创建 VQ。驱动程序加载完成后，要验证设备是否已启用打包式 VQ 模式，请运行以下命令

复制
已复制！



[dpu]# virtnet query -p <PFID> -v <VFID>

检查驱动程序功能中是否有 VIRTNET_F_RING_PACKED

复制
已复制！



"driver_feature": {
        "value": "0x8930012700e7182f",
        "    0": "VIRTIO_NET_F_CSUM",
        "    1": "VIRTIO_NET_F_GUEST_CSUM",
        "    2": "VIRTIO_NET_F_CTRL_GUEST_OFFLOADS",
        "    3": "VIRTIO_NET_F_MTU",
        "    5": "VIRTIO_NET_F_MAC",
        "   11": "VIRTIO_NET_F_HOST_TSO4",
        "   12": "VIRTIO_NET_F_HOST_TSO6",
        "   16": "VIRTIO_NET_F_STATUS",
        "   17": "VIRTIO_NET_F_CTRL_VQ",
        "   18": "VIRTIO_NET_F_CTRL_RX",
        "   21": "VIRTIO_NET_F_GUEST_ANNOUNCE",
        "   22": "VIRTIO_NET_F_MQ",
        "   23": "VIRTIO_NET_F_CTRL_MAC_ADDR",
        "   32": "VIRTIO_F_VERSION_1",
        "   33": "VIRTIO_F_IOMMU_PLATFORM",
        "   34": "VIRTIO_F_RING_PACKED",
        "   37": "VIRTIO_F_SR_IOV",
        "   40": "VIRTIO_F_RING_RESET",
        "   52": "VIRTIO_NET_F_VQ_NOTF_COAL",
        "   53": "VIRTIO_NET_F_NOTF_COAL",
        "   56": "VIRTIO_NET_F_HOST_USO",
        "   59": "VIRTIO_NET_F_GUEST_HDRLEN",
        "   63": "VIRTIO_NET_F_SPEED_DUPLEX"
      },

如果 VF 映射到多个 VM，则某些设备可能会在打包模式下创建 VQ，而某些设备可能会在分离模式下创建 VQ，具体取决于操作系统版本以及驱动程序是否支持该功能。

已知限制

启用打包式 VQ 后，当前不支持以下功能

  • 可合并缓冲区

  • 巨型 MTU

  • UDP 分段卸载和 RSS 哈希报告

Virtio-net 功能位

根据 virtio 规范，当驱动程序探测设备时，virtio 设备会与 virtio 驱动程序协商支持的功能。最终协商的功能是设备支持的功能的子集。

从控制器的角度来看，设备可以支持的所有功能位都由 virtnet list 填充。每个 virtio-net 设备都能够选择自身支持的功能位。

以下是控制器当前支持的功能位列表

  • VIRTIO_NET_F_CSUM

  • VIRTIO_NET_F_GUEST_CSUM

  • VIRTIO_NET_F_CTRL_GUEST_OFFLOADS

  • VIRTIO_NET_F_MTU

  • VIRTIO_NET_F_MAC

  • VIRTIO_NET_F_HOST_TSO4

  • VIRTIO_NET_F_HOST_TSO6

  • VIRTIO_NET_F_MRG_RXBUF

  • VIRTIO_NET_F_STATUS

  • VIRTIO_NET_F_CTRL_VQ

  • VIRTIO_NET_F_CTRL_RX

  • VIRTIO_NET_F_CTRL_VLAN

  • VIRTIO_NET_F_GUEST_ANNOUNCE

  • VIRTIO_NET_F_MQ

  • VIRTIO_NET_F_CTRL_MAC_ADDR

  • VIRTIO_F_VERSION_1

  • VIRTIO_F_IOMMU_PLATFORM

  • VIRTIO_F_RING_PACKED

  • VIRTIO_F_ORDER_PLATFORM

  • VIRTIO_F_SR_IOV

  • VIRTIO_F_NOTIFICATION_DATA

  • VIRTIO_F_RING_RESET

  • VIRTIO_F_ADMIN_VQ

  • VIRTIO_NET_F_HOST_USO

  • VIRTIO_NET_F_HASH_REPORT

  • VIRTIO_NET_F_GUEST_HDRLEN

  • VIRTIO_NET_F_SPEED_DUPLEX

信息

有关这些位的更多信息，请参阅 VIRTIO 1.2 版本规范。
© 版权所有 2025, NVIDIA。 上次更新时间：2025 年 2 月 12 日。
此处内容
