Linux 中每个 VF 的 Q-in-Q 封装

本节介绍如何在每个 VF 的基础上为虚拟机监控程序配置 IEEE 802.1ad Q-in-Q VLAN 标记（S-VLAN）。通过 SR-IOV 连接到 VF 的 VM 可以传输带有或不带有 C-VLAN 标记的流量。

当 VF 配置为 VST Q-in-Q 封装时，适配器硬件会自动将 S-VLAN 标记插入从 VF 到物理端口的传出数据包中。对于传入数据包，硬件会在将流量传递到 VF 之前删除 S-VLAN 标记。

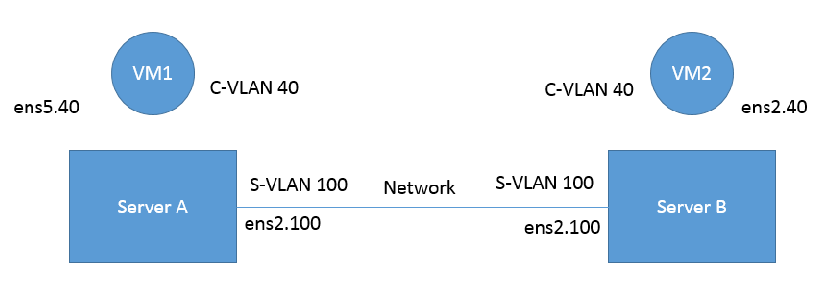

此设置假设有两台服务器配备了 ConnectX-5/ConnectX-6 适配器卡。

• 内核必须为 v3.10 或更高版本，或者自定义/内置内核必须支持 vlan-stag

• 对于 ConnectX-5/ConnectX-6 HCA，必须安装 16/20.21.0458 或更高版本的固件

• 服务器应启用 SR-IOV，并且 VF 应连接到虚拟机监控程序上的 VM。

• 网络注意事项 - 网络交换机可能需要在相关的交换机端口上增加 MTU（以支持 1522 MTU 大小）。

1. 为每个端口的每个 VF 添加所需的 S-VLAN (QinQ) 标记（在虚拟机监控程序上）。有两种方法可以添加 S-VLAN

   1. 通过使用 sysfs

      复制

      已复制！




      echo '100:0:802.1ad' > /sys/class/net/ens1f0/device/sriov/0/vlan


   2. 通过使用 ip link 命令（仅在使用最新内核版本时可用）

      复制

      已复制！




      ip link set dev ens1f0 vf 0 vlan 100 proto 802.1ad


      使用 ip link show 命令检查配置

      复制

      已复制！




      # ip link show ens1f0
       ens1f0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP mode DEFAULT qlen 1000
          link/ether ec:0d:9a:44:37:84 brd ff:ff:ff:ff:ff:ff
          vf 0 MAC 00:00:00:00:00:00, vlan 100, vlan protocol 802.1ad, spoof checking off, link-state auto, trust off
          vf 1 MAC 00:00:00:00:00:00, spoof checking off, link-state auto, trust off
          vf 2 MAC 00:00:00:00:00:00, spoof checking off, link-state auto, trust off
          vf 3 MAC 00:00:00:00:00:00, spoof checking off, link-state auto, trust off
          vf 4 MAC 00:00:00:00:00:00, spoof checking off, link-state auto, trust off


2. 可选：添加 S-VLAN 优先级。在 ip link 命令（或 sysfs）中使用 qos 参数

   复制

   已复制！




   ip link set dev ens1f0 vf 0 vlan 100 qos 3 proto 802.1ad


   使用 ip link show 命令检查配置

   复制

   已复制！




   # ip link show ens1f0
   ens1f0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc mq state UP mode DEFAULT qlen 1000
       link/ether ec:0d:9a:44:37:84 brd ff:ff:ff:ff:ff:ff
       vf 0 MAC 00:00:00:00:00:00, vlan 100, qos 3, vlan protocol 802.1ad, spoof checking off, link-state auto, trust off
       vf 1 MAC 00:00:00:00:00:00, spoof checking off, link-state auto, trust off
       vf 2 MAC 00:00:00:00:00:00, spoof checking off, link-state auto, trust off
       vf 3 MAC 00:00:00:00:00:00, spoof checking off, link-state auto, trust off
       vf 4 MAC 00:00:00:00:00:00, spoof checking off, link-state auto, trust off


3. 在 VM 上创建 VLAN 接口并添加 IP 地址。

   复制

   已复制！




   ip link add link ens5 ens5.40 type vlan protocol 802.1q id 40
   ip addr add 42.134.135.7/16 brd 42.134.255.255 dev ens5.40
   ip link set dev ens5.40 up


4. 要验证设置，请在两个 VM 之间运行 ping 命令，并打开 Wireshark 或 tcpdump 以捕获数据包。
