本指南提供了一个基于 NVIDIA® BlueField® DPU 之上交换机实现的示例。

简介

DOCA Switch 是一个网络应用，它利用 DPU 的硬件能力，用于 DPU 上表示端口之间的内部交换。

DOCA Switch 基于 DOCA Flow 库。因此，它公开了一个命令行界面，该界面接收类似 DOCA Flow 的命令，以允许实时添加规则。

系统设计

DOCA Switch 被设计为在 DPU 上作为独立应用运行（所有网络流量都直接通过它）。

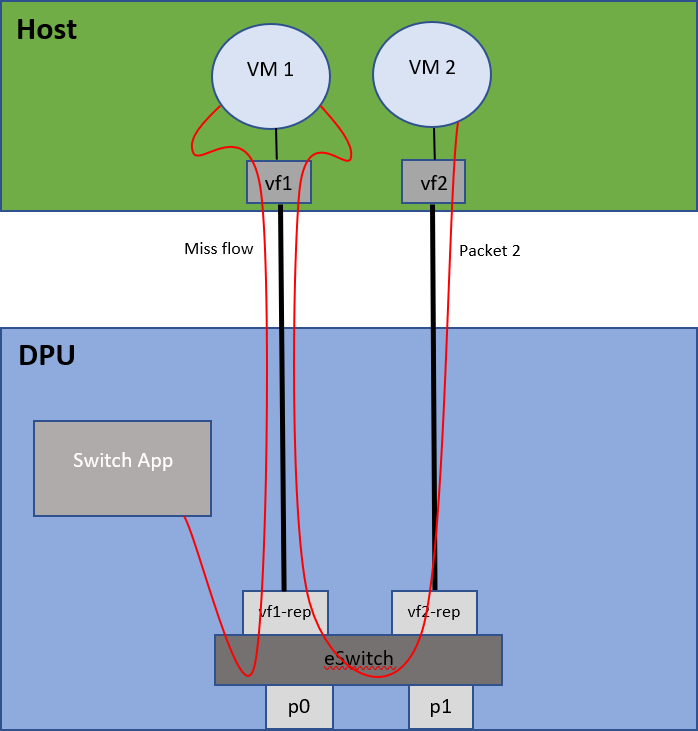

主机上两个虚拟机之间的流量流

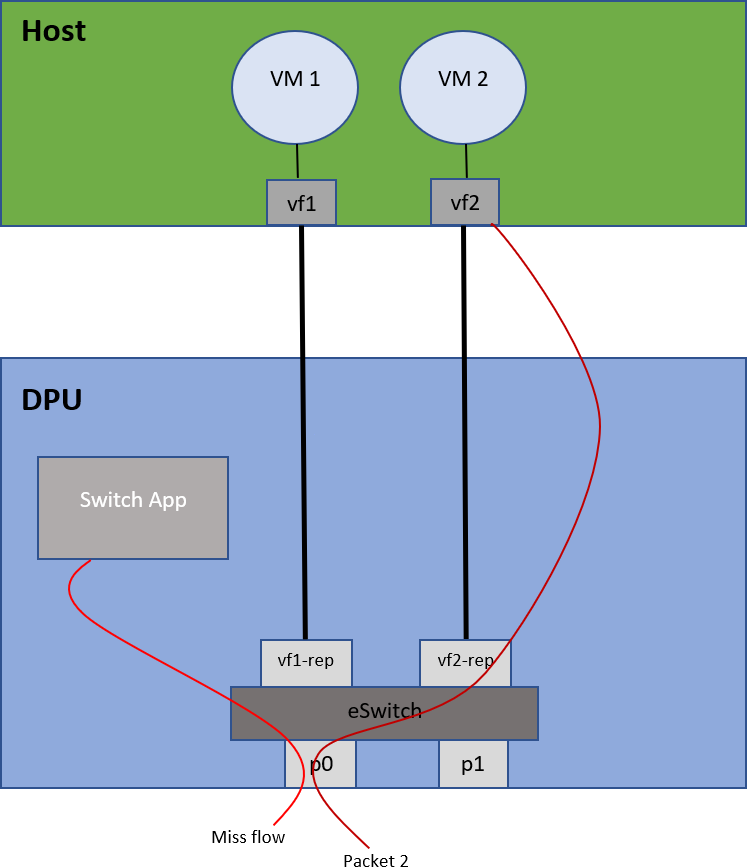

从物理端口到主机上虚拟机的流量流

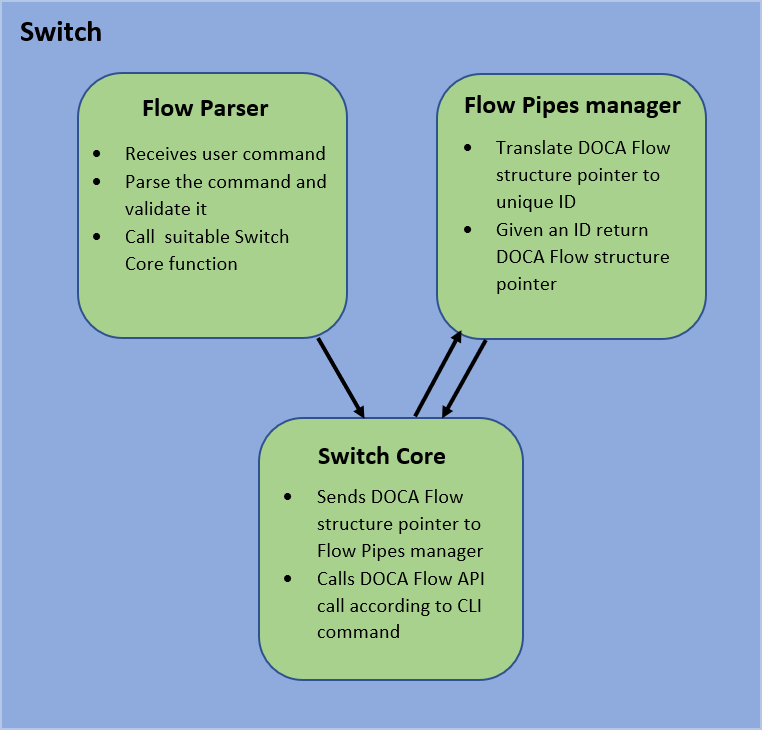

应用架构

DOCA Switch 基于 3 个模块

命令行界面 – 接收预定义的类似 DOCA Flow 的命令并解析它们
流管道管理器 – 为每个创建的 DOCA Flow 结构生成唯一的标识号
交换核心 – 将所有模块组合在一起，并调用必要的 DOCA Flow API


端口初始化不能动态进行。所有端口都必须在使用标准 DPDK 标志运行应用程序时定义。

当添加管道或条目时，用户必须运行命令来预先创建相关的结构
可选参数必须由用户在命令行中指定；否则，将使用 NULL
成功创建管道或条目后，将打印相关 ID 以供将来使用

DOCA 库

此应用程序利用以下 DOCA 库

DOCA Flow

有关更多信息，请参阅其各自的编程指南。

编译应用

信息

有关如何安装 BlueField 相关软件的详细信息，请参阅 DOCA Linux 安装指南。

DOCA 参考应用程序的安装包包含应用程序的源代码以及匹配的编译说明。这允许“按原样”编译应用程序，并提供修改源代码然后编译应用程序新版本的能力。

提示

有关应用程序以及开发和编译技巧的更多信息，请参阅 DOCA 参考应用程序页面。

应用程序的源代码可以在应用程序的目录下找到：/opt/mellanox/doca/applications/switch/ 。

编译所有应用

所有 DOCA 应用程序都在一个 meson 项目下定义。因此，默认情况下，编译包括所有应用程序。

要一起构建所有应用程序，请运行

复制
已复制！


            cd /opt/mellanox/doca/applications/
meson /tmp/build
ninja -C /tmp/build

信息

doca_switch 在 /tmp/build/switch/ 下创建。

仅重新编译当前应用

要直接仅构建交换机应用程序

复制
已复制！


            cd /opt/mellanox/doca/applications/
meson /tmp/build -Denable_all_applications=false -Denable_switch=true
ninja -C /tmp/build

信息

doca_switch 在 /tmp/build/switch/ 下创建。

或者，可以在 meson_options.txt 文件中设置所需的标志，而不是在编译命令行中提供它们

编辑 /opt/mellanox/doca/applications/meson_options.txt 中的以下标志
- 将 enable_all_applications 设置为 false
- 将 enable_switch 设置为 true

运行以下编译命令

复制
已复制！


            cd /opt/mellanox/doca/applications/
meson /tmp/build
ninja -C /tmp/build

信息

doca_switch 在 /tmp/build/switch/ 下创建。

故障排除

有关应用程序编译遇到的任何问题，请参阅 DOCA 故障排除。

运行应用

前提条件

交换机应用程序基于 DOCA Flow。因此，用户需要分配巨页。

复制
已复制！


            $ echo '1024' | sudo tee -a /sys/kernel/mm/hugepages/hugepages-2048kB/nr_hugepages
$ sudo mkdir /mnt/huge
$ sudo mount -t hugetlbfs -o pagesize=2M nodev /mnt/huge

应用执行

交换机应用程序以源代码形式提供。因此，在执行应用程序之前，需要进行编译。

应用程序使用说明

复制
已复制！


            Usage: doca_switch -- [DOCA Flags]

DOCA Flags:
  -h, --help                        Print a help synopsis
  -v, --version                     Print program version information
  -l, --log-level                   Set the (numeric) log level for the program <10=DISABLE, 20=CRITICAL, 30=ERROR, 40=WARNING, 50=INFO, 60=DEBUG, 70=TRACE>
  --sdk-log-level                   Set the SDK (numeric) log level for the program <10=DISABLE, 20=CRITICAL, 30=ERROR, 40=WARNING, 50=INFO, 60=DEBUG, 70=TRACE>
  -j, --json <path>                 Parse all command flags from an input json file

Program Flags:
  -p, --pci                         Device PCI address
  -r, --rep                         Device representor
  -exp, --expert-mode               Set expert mode

信息

此用法打印输出可以使用 -h （或 --help）选项打印到命令行

复制
已复制！


            ./doca_switch -- -h

信息

有关更多信息，请参阅 “命令行标志” 部分。

在 BlueField 上运行应用程序的 CLI 示例
复制

已复制！
```

            ./doca_switch -- -p 03:00.0 -r vf[0-1] -l 60

```
注意

PCIe 地址 (03:00.0) 应与所需 PCIe 设备的地址匹配。

命令行标志

标志类型	短标志	长标志	描述	JSON 内容
通用标志	`h`	`help`	打印帮助概要	N/A
	`v`	`version`	打印程序版本信息	N/A
	`l`	`log-level`	设置应用程序的日志级别 DISABLE=10 CRITICAL=20 ERROR=30 WARNING=40 INFO=50 DEBUG=60 TRACE=70（需要使用 `TRACE` 日志级别支持进行编译）	复制已复制！ `"log-level": 60`
	N/A	`sdk-log-level`	设置程序的日志级别 DISABLE=10 CRITICAL=20 ERROR=30 WARNING=40 INFO=50 DEBUG=60 TRACE=70	复制已复制！ `"sdk-log-level": 40`
	`j`	`json`	从输入 JSON 文件解析所有命令标志	N/A
程序标志	`p`	`pci`	PCI 地址	复制已复制！ `"pci": 08:00.0`
	`r`	`rep`	表示端口索引	复制已复制！ `"rep": sf[0-1]`
	exp	expert-mode	在专家模式下运行交换机

信息

有关支持的标志和执行模式的更多信息，请参阅 DOCA Arg Parser。

支持的命令

create pipe port_id=[port_id][,<optional_parameters>]可用可选参数
- name=<pipe-name>
- root_enable=[1|0]
- monitor=[1|0]
- match_mask=[1|0]
- fwd=[1|0]
- fwd_miss=[1|0]
- type=[basic|control]
add entry pipe_id=<pipe_id>,pipe_queue=<pipe_queue>[,<optional_parameters>]可用可选参数
- monitor=[1|0]
- fwd=[1|0]
add control_pipe entry priority=<priority>,pipe_id=<pipe_id>,pipe_queue=<pipe_queue>[,<optional_parameters>]可用可选参数
- match_mask=[1|0]
- fwd=[1|0]
destroy pipe pipe_id=<pipe_id>
rm entry pipe_queue=<pipe_queue>,entry_id=[entry_id]
port pipes flush port_id=[port_id]
port pipes dump port_id=[port_id],file=[file_name]
query entry_id=[entry_id]

create [struct] [field=value,…]

结构选项：pipe_match、 entry_match、 match_mask、 actions、 monitor、 fwd、 fwd_miss

匹配结构字段

字段	字段选项
`flags`
`port_meta`
`outer.eth.src_mac`
`outer.eth.dst_mac`
`outer.eth.type`
`outer.vlan_tci`
`outer.l3_type`	`ipv4`、 `ipv6`
`outer.src_ip_addr`
`outer.dst_ip_addr`
`outer.l4_type_ext`	`tcp`、 `udp` 、 `gre`
`outer.tcp.flags`	`FIN`、 `SYN`、 `RST`、 `PSH`、 `ACK`、 `URG`、 `ECE`、 `CWR`
`outer.tcp_src_port`
`outer.tcp_dst_port`
`outer.udp_src_port`
`outer.udp_dst_port`
`tun_type`
`vxlan_tun_id`
`gre_key`
`gtp_teid`
`inner.eth.src_mac`
`inner.eth.dst_mac`
`inner.eth.type`
`inner.vlan_tci`
`inner.l3_type`	`ipv4`、 `ipv6`
`inner.src_ip_addr`
`inner.dst_ip_addr`
`inner.l4_type_ext`	`tcp`、 `udp`
`inner.tcp.flags`	`FIN`、 `SYN`、 `RST`、 `PSH`、 `ACK`、 `URG`、 `ECE`、 `CWR`
`inner.tcp_src_port`
`inner.tcp_dst_port`
`inner.udp_src_port`
`inner.udp_dst_port`

动作结构字段

字段	字段选项
`decap`	`true`、 `false`
`mod_src_mac`
`mod_dst_mac`
`mod_src_ip_type`	`ipv4`、 `ipv6`
`mod_src_ip_addr`
`mod_dst_ip_type`	`ipv4`、 `ipv6`
`mod_dst_ip_addr`
`mod_src_port`
`mod_dst_port`
`ttl`
`has_encap`	`true`、 `false`
`encap_src_mac`
`encap_dst_mac`
`encap_src_ip_type`	`ipv4`、 `ipv6`
`encap_src_ip_addr`
`encap_dst_ip_type`	`ipv4`、 `ipv6`
`encap_dst_ip_addr`
`encap_tup_type`	`vxlan`、 `gtpu`、 `gre`
`encap_vxlan-tun_id`
`encap_gre_key`
`encap_gtp_teid`

FWD 结构字段

字段
字段选项
type
rss、 port、 pipe、 drop
rss_flags
rss_queues
num_of_queues
port_id
next_pipe_id
Monitor 结构字段
- flags
- cir
- cbs
- aging

字段	字段选项
`type`	`rss`、 `port`、 `pipe`、 `drop`
`rss_flags`
`rss_queues`
`num_of_queues`
`port_id`
`next_pipe_id`

物理端口号（仅支持一个物理端口）始终为 0，所有表示端口的编号从 1 到 N，其中 N 是正在使用的表示端口的数量。例如

物理端口 ID：0
VF0 表示端口 ID：1
VF1 表示端口 ID：2
VF2 表示端口 ID：3

以下是创建管道并在其中添加一个条目的示例

复制
已复制！


            create fwd type=port,port_id=0xffff
create pipe port_id=0,name=p0_to_vf1,root_enable=1,fwd=1
create fwd type=port,port_id=1
add entry pipe_queue=0,fwd=1,pipe_id=1012
          ....
rm entry pipe_queue=0,entry_id=447

管道在端口 ID 0（物理端口）上配置。
条目配置为将所有流量直接转发到端口 ID 1 (VF0)。
当不再需要转发规则时，将删除该条目。
最终，两个条目都将被删除，每个条目都根据其被赋予的唯一随机 ID 删除

故障排除

有关 DOCA 应用程序的安装或执行遇到的任何问题，请参阅 DOCA 故障排除。

应用代码流程

解析应用程序参数。

初始化参数解析器资源并注册 DOCA 通用参数。

复制
已复制！


            doca_argp_init();

注册 DOCA Flow 交换机模式应用程序参数。

复制
已复制！


            register_doca_flow_switch_param();

解析应用程序参数。

复制
已复制！


            doca_argp_start();

启动 DOCA Flow 交换机模式应用程序参数。

复制
已复制！


            init_doca_flow_switch_common();

初始化 DPDK 端口和队列。

复制
已复制！


            dpdk_queues_and_ports_init();

初始化 DOCA Switch。
复制

已复制！
```

            switch_init();

```
1. 初始化 DOCA Flow。
2. 创建端口对。
3. 创建 Flow Pipes Manger 模块。
4. 为每个相关的 CLI 命令注册一个动作。
初始化 Flow Parser。
复制

已复制！
```

            flow_parser_init();

```
1. 重置所有内部 Flow Parser 结构。
2. 启动命令行界面。
3. 接收用户命令，解析它们，并调用所需的 DOCA Flow API 命令。
4. 一旦输入 “quit” 命令，关闭交互式 shell。

清理 Flow Parser 资源。

复制
已复制！


            flow_parser_cleanup();

销毁 Switch 资源。

复制
已复制！


            switch_destroy();

销毁 Flow Pipes Manager 资源。

销毁 DOCA Flow。

复制
已复制！


            switch_destroy();

销毁 DPDK 端口和队列。

复制
已复制！


            dpdk_queues_and_ports_fini();

DPDK 结束。
复制

已复制！
```

            dpdk_fini();

```
1. 调用 rte_eal_destroy() 以销毁初始化的 EAL 资源。

参数解析器销毁。

复制
已复制！


            doca_argp_destroy();

参考

/opt/mellanox/doca/applications/switch/
