DOCA SNAP-4 服务指南

本指南提供关于在 NVIDIA® BlueField®-3 DPU 上使用 DOCA SNAP-4 服务的说明。

NVIDIA® BlueField® SNAP 和 virtio-blk SNAP（存储定义网络加速处理）技术支持本地存储的硬件加速虚拟化。NVMe/virtio-blk SNAP 将网络存储呈现为本地块存储设备（例如，SSD），模拟 PCIe 总线上的本地驱动器。主机操作系统或虚拟机监控程序使用其标准存储驱动程序，不知道通信不是与物理驱动器进行的，而是与 NVMe/virtio-blk SNAP 框架进行的。在通过基于 Fabric 的网络将请求和/或数据重定向到远程或本地存储目标之前，任何逻辑都可以应用于 I/O 请求或通过 NVMe/virtio-blk SNAP 框架的数据。

NVMe/virtio-blk SNAP 基于 NVIDIA® BlueField® DPU 系列技术，并将独特的软件定义硬件加速存储虚拟化与 DPU 的高级网络和可编程功能相结合。NVMe/virtio-blk SNAP 与 BlueField DPU 一起，为解决存储和网络效率及性能的应用开辟了广阔前景。

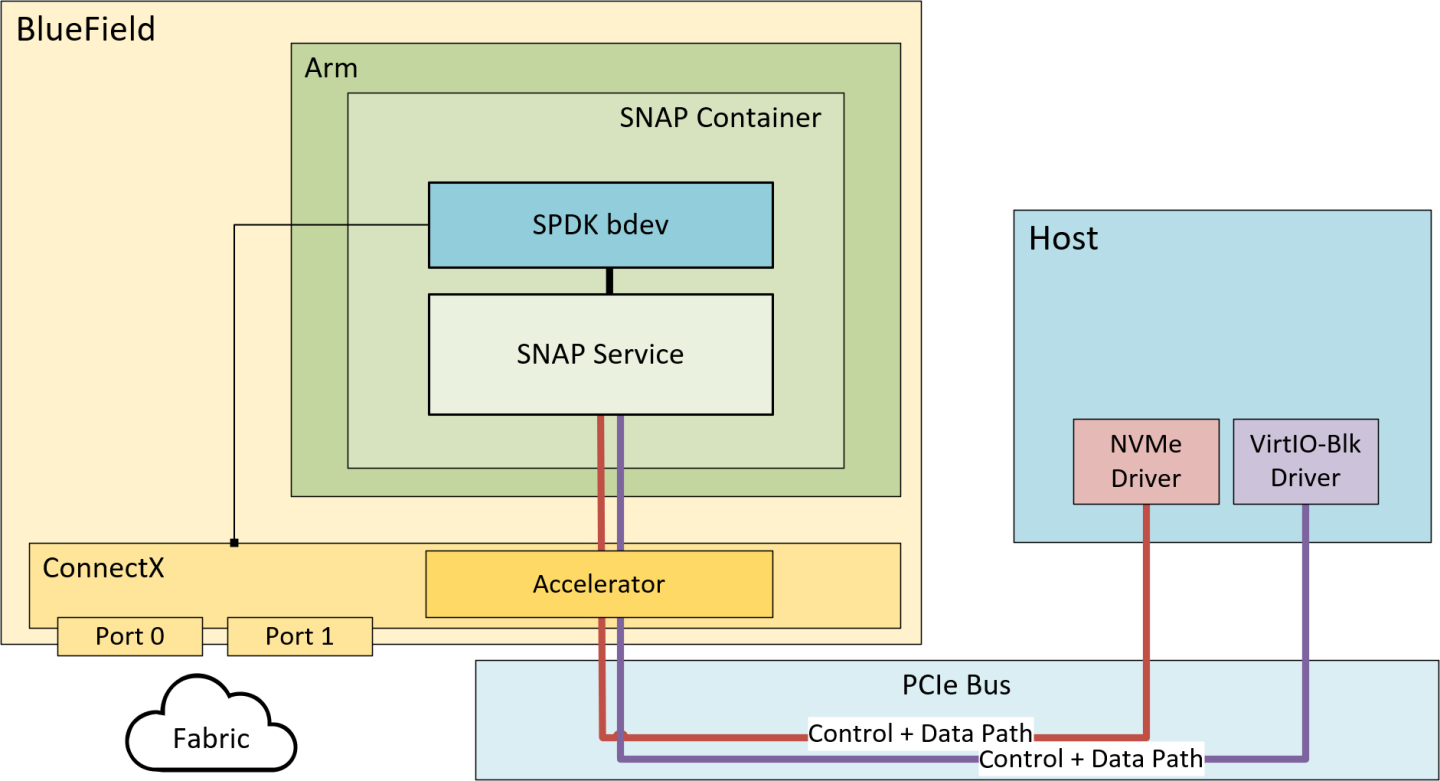

从主机到达仿真 PCIe 设备的流量被重定向到在 mlnx_snap 服务上打开的匹配存储控制器。

控制器实现设备规范，并可能相应地公开后端设备（在本用例中，SPDK 用作公开后端设备的存储堆栈）。当收到命令时，控制器会执行它。

管理命令通常立即响应，而 I/O 命令则被重定向到后端设备进行处理。

请求处理管道是完全异步的，并且工作负载分布在所有 Arm 核心（分配给 SPDK 应用程序）上，以实现最佳性能。

以下是 SNAP 的关键概念

• 在 Fabric/传输/协议方面具有完全的灵活性（例如 NVMe-oF/iSCSI/其他、RDMA/TCP、ETH/IB）

• NVMe 和 virtio-blk 仿真支持

• 可编程性

• 轻松的数据操作

• 允许从远程存储到主机的零拷贝 DMA

• 使用 Arm 核心进行数据路径

SNAP 作为容器

在这种方法中，可以从 NVIDIA NGC 下载容器，并可以轻松地将其部署在 DPU 上。

yaml 文件包含与最新 spdk.nvda 版本对齐的 SNAP 二进制文件。在这种情况下，SNAP 源代码不可用，并且无法修改 SNAP 以支持不同的 SPDK 版本（SNAP 作为 SDK 软件包应用于此）。

有关如何安装 SNAP 容器的说明，请参阅“SNAP 容器部署”。

SNAP 作为软件包

SNAP 开发包（自定义）旨在为希望根据自己的环境自定义 SNAP 服务的用户提供，通常用于使用专有的 bdev 而不是 spdk.nvda 版本。这允许用户完全访问服务代码和 lib 标头，从而能够编译他们的更改。

SNAP 仿真库

这包括协议库以及与固件/硬件 (PRM) 的交互，以及

• 普通共享对象 (*.so)

• 静态存档 (*.a)

• pkgconfig 定义 (*.pc)

• 包含文件 (*.h)

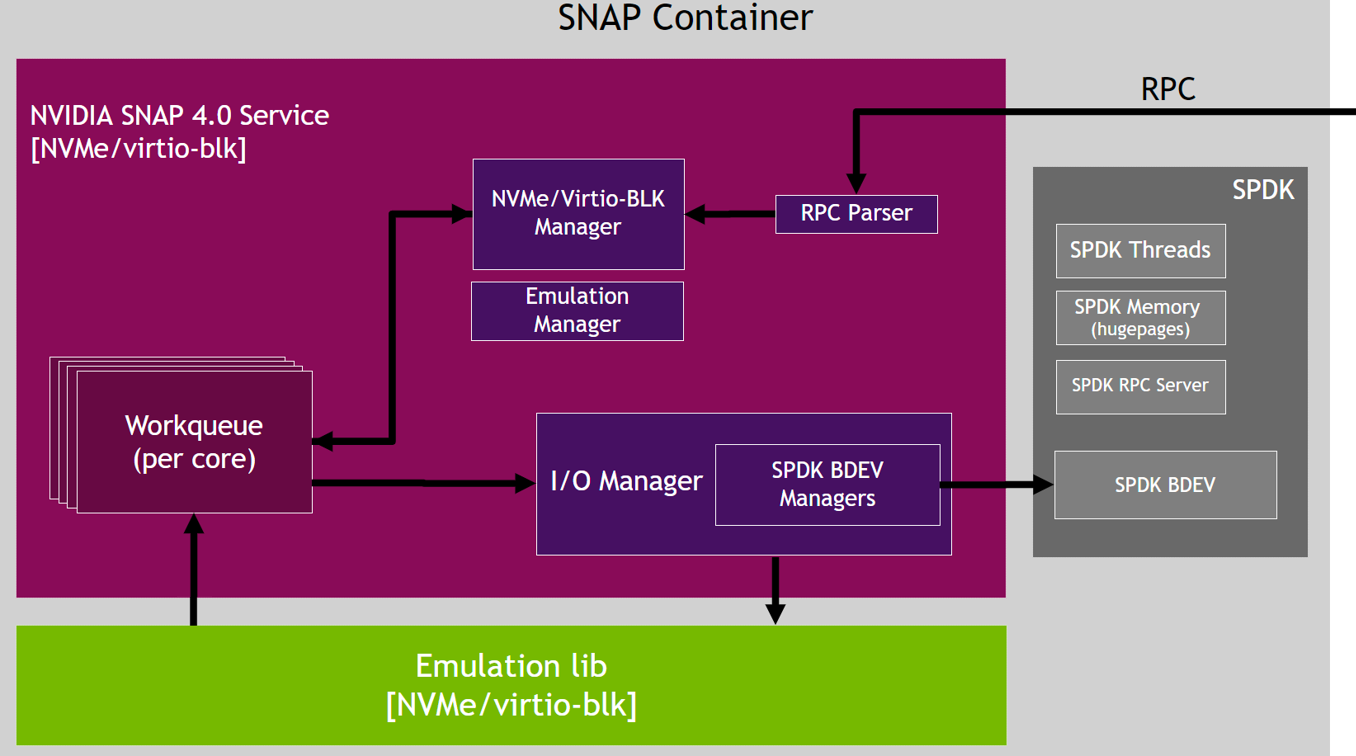

SNAP 服务源

这包括以下管理器

• 仿真设备管理器

  • 仿真管理器 – 管理设备仿真、功能发现和功能事件

  • 热插拔管理器 – 管理设备仿真热插拔和热拔出

  • 配置管理器 – 处理通用配置和 RCP（非协议特定的）

• 服务基础设施管理器

  • 内存管理器 – 处理 SNAP 内存池，当主机和远程目标之间不使用零拷贝时，该内存池用于复制到 Arm 内存中

  • 线程管理器 – 处理 SPDK 线程

• 协议特定的控制路径管理器

  • NVMe 管理器 – 处理 NVMe 子系统、NVMe 控制器和命名空间功能

  • VBLK 管理器 – 处理 virtio-blk 控制器功能

• IO 管理器

  • 实现常规和优化流程的 IO 路径（RDMA ZC 和 TCP XLIO ZC）

  • 处理 bdev 创建和功能

SNAP 服务依赖项

SNAP 服务依赖于以下库

• SPDK – 依赖于 bdev 和 SPDK 资源，例如 SPDK 线程、SPDK 内存和 SPDK RPC 服务

• XLIO（用于 NVMeTCP 加速）

SNAP 服务流程

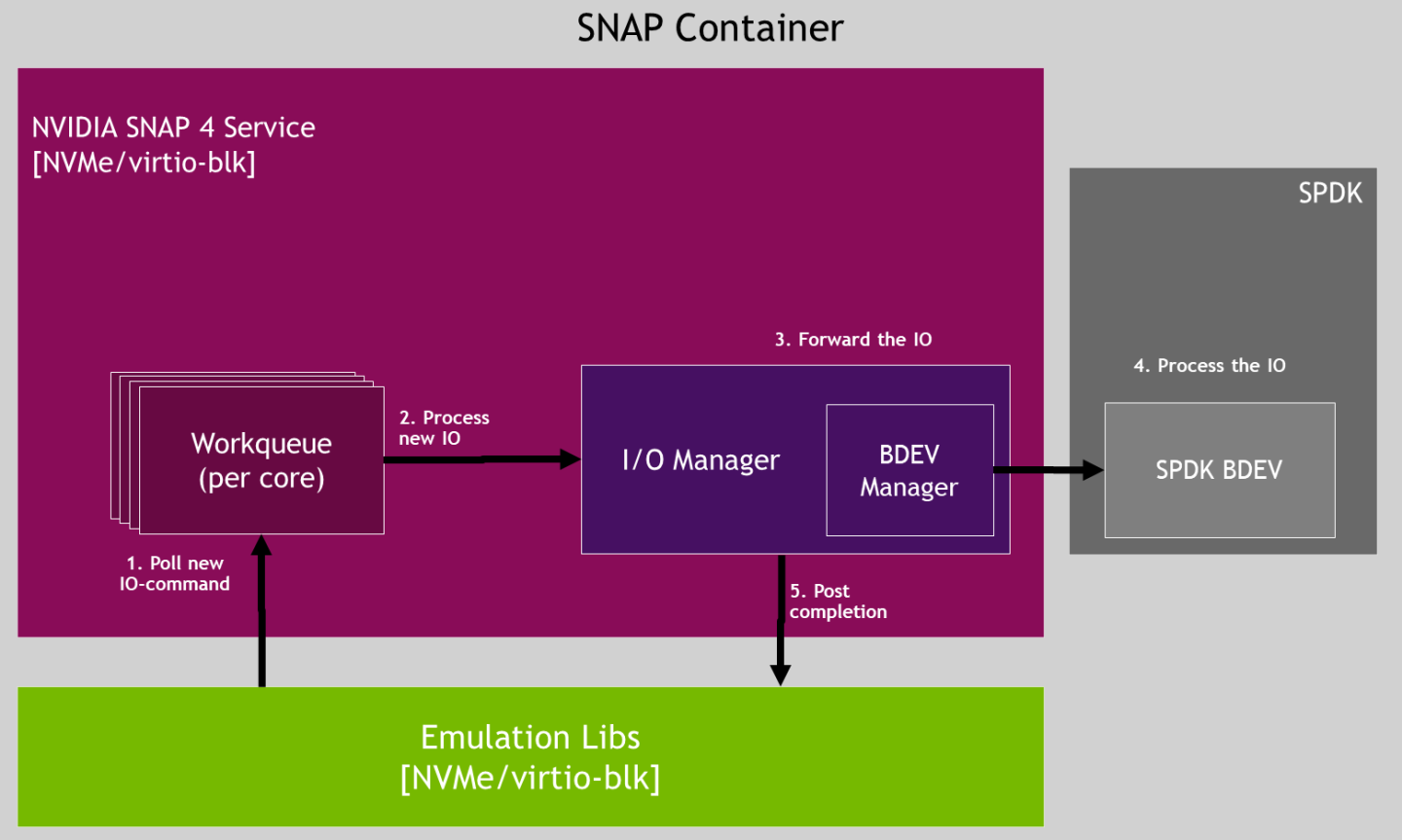

IO 流程

RDMA 零拷贝读/写 IO 流程示例

RDMA 非零拷贝读取 IO 流程示例

数据路径提供程序

SNAP 方便用户配置提供程序，以协助从主机卸载数据路径应用程序。这些包括设备仿真、IO 密集型操作和 DMA 操作。

• DPA 提供程序 – DPA（数据路径加速器）是嵌入在 BlueField 中的多核和多执行单元 RISC-V 处理器的集群

• DPU 提供程序 – 使用 BlueField CPU 处理来自主机的数据路径应用程序。此模式可改善 IO 延迟并减少崩溃恢复期间的 SNAP 停机时间。

本节介绍如何将 SNAP 部署为容器。

在 DPU 上安装完整 DOCA 镜像

要安装 NVIDIA® BlueField®-3 BFB




[host] sudo bfb-install --rshim <rshimN> --bfb <image_path.bfb>


有关更多信息，请参阅 Linux 版 DOCA 安装指南 中的“在 DPU 上安装完整 DOCA 镜像”部分。

固件安装




[dpu] sudo /opt/mellanox/mlnx-fw-updater/mlnx_fw_updater.pl --force-fw-update


有关更多信息，请参阅 Linux 版 DOCA 安装指南 中的“升级固件”部分。

固件配置

1. 在实施所需配置之前，清除固件配置

   复制

   已复制！




   [dpu] mst start
   [dpu] mlxconfig -d /dev/mst/mt41692_pciconf0 reset


2. 查看固件配置

   复制

   已复制！




   [dpu] mlxconfig -d /dev/mst/mt41692_pciconf0 query


   输出示例

   复制

   已复制！




   mlxconfig -d /dev/mst/mt41692_pciconf0 -e query | grep NVME
   Configurations:                                      Default         Current         Next Boot
   *        NVME_EMULATION_ENABLE                       False(0)        True(1)         True(1)
   *        NVME_EMULATION_NUM_VF                       0               125             125
   *        NVME_EMULATION_NUM_PF                       1               2               2
            NVME_EMULATION_VENDOR_ID                    5555            5555            5555
            NVME_EMULATION_DEVICE_ID                    24577           24577           24577
            NVME_EMULATION_CLASS_CODE                   67586           67586           67586
            NVME_EMULATION_REVISION_ID                  0               0               0
            NVME_EMULATION_SUBSYSTEM_VENDOR_ID          0               0               0


   其中输出提供 5 列

   • 非默认配置标记 (*)

   • 固件配置名称

   • 默认固件值

   • 当前固件值

   • 重启后的固件值 – 显示等待系统重启的配置更新

3. 要启用存储仿真选项，必须将第一个 DPU 设置为在内部 CPU 模型中工作

   复制

   已复制！




   [dpu] mlxconfig -d /dev/mst/mt41692_pciconf0 s INTERNAL_CPU_MODEL=1


4. 要启用具有 virtio-blk 仿真 PF 的固件配置

   复制

   已复制！




   [dpu] mlxconfig -d /dev/mst/mt41692_pciconf0 s VIRTIO_BLK_EMULATION_ENABLE=1 VIRTIO_BLK_EMULATION_NUM_PF=1


5. 要启用具有 NVMe 仿真 PF 的固件配置

   复制

   已复制！




   [dpu] mlxconfig -d /dev/mst/mt41692_pciconf0 s NVME_EMULATION_ENABLE=1 NVME_EMULATION_NUM_PF=1


RDMA/RoCE 固件配置

BlueField OS 的默认接口（名为 ECPF，通常为 mlx5_0 和 mlx5_1）阻止 RoCE 通信。如果需要 RoCE 流量，则必须添加额外的网络功能，即可扩展功能 (SF)，这些功能支持 RoCE 传输。

要启用 RDMA/RoCE




[dpu] mlxconfig -d /dev/mst/mt41692_pciconf0 s PER_PF_NUM_SF=1
[dpu] mlxconfig -d /dev/mst/mt41692_pciconf0 s PF_SF_BAR_SIZE=8 PF_TOTAL_SF=2
[dpu] mlxconfig -d /dev/mst/mt41692_pciconf0.1 s PF_SF_BAR_SIZE=8 PF_TOTAL_SF=2


SR-IOV 固件配置

SNAP 在 NVMe 上最多支持 512 个 VF，在 virtio-blk 上最多支持 2000 个 VF。VF 可以分布在最多 4 个 virtio-blk PF 或 2 个 NVMe PF 之间。

• 常见示例

  复制

  已复制！




  [dpu] mlxconfig -d /dev/mst/mt41692_pciconf0 s SRIOV_EN=1 PER_PF_NUM_SF=1 LINK_TYPE_P1=2 LINK_TYPE_P2=2 PF_TOTAL_SF=1 PF_SF_BAR_SIZE=8 TX_SCHEDULER_BURST=15


  注意

  当使用 64KB 页大小的操作系统时，应配置 PF_SF_BAR_SIZE=10（而不是 8）。

• Virtio-blk 250 个 VF 示例（每个 VF 2 个队列）

  复制

  已复制！




  [dpu] mlxconfig -d /dev/mst/mt41692_pciconf0 s VIRTIO_BLK_EMULATION_ENABLE=1 VIRTIO_BLK_EMULATION_NUM_VF=125 VIRTIO_BLK_EMULATION_NUM_PF=2 VIRTIO_BLK_EMULATION_NUM_MSIX=2 VIRTIO_BLK_EMULATION_NUM_VF_MSIX=2


• Virtio-blk 1000 个 VF 示例（每个 VF 2 个队列）

  复制

  已复制！




  [dpu] mlxconfig -d /dev/mst/mt41692_pciconf0 s VIRTIO_BLK_EMULATION_ENABLE=1 VIRTIO_BLK_EMULATION_NUM_VF=250 VIRTIO_BLK_EMULATION_NUM_PF=4 VIRTIO_BLK_EMULATION_NUM_MSIX=2 VIRTIO_NET_EMULATION_ENABLE=0 NUM_OF_VFS=0 PCI_SWITCH_EMULATION_ENABLE=0 VIRTIO_BLK_EMULATION_NUM_VF_MSIX=2


• NVMe 250 个 VF 示例（每个 VF 2 个 IO 队列）

  复制

  已复制！




  [dpu] mlxconfig -d /dev/mst/mt41692_pciconf0 s NVME_EMULATION_ENABLE=1 NVME_EMULATION_NUM_VF=125 NVME_EMULATION_NUM_PF=2 NVME_EMULATION_NUM_MSIX=2 NVME_EMULATION_NUM_VF_MSIX=2


热插拔固件配置

一旦启用 PCIe 交换机仿真，BlueField 最多可以支持 31 个热插拔 NVMe/Virtio-blk 功能。“PCI_SWITCH_EMULATION_NUM_PORT-1”个热插拔 PCIe 功能。这些插槽在所有 DPU 用户和应用程序之间共享，并且可以容纳 NVMe、virtio-blk、virtio-fs 或其他类型（例如，virtio-net）的热插拔设备。

要启用 PCIe 交换机仿真并确定要使用的热插拔端口数




[dpu] mlxconfig -d /dev/mst/mt41692_pciconf0 s PCI_SWITCH_EMULATION_ENABLE=1 PCI_SWITCH_EMULATION_NUM_PORT=32


PCI_SWITCH_EMULATION_NUM_PORT 等于 1 + 热插拔 PCIe 功能的数量。

有关热插拔设备的更多信息，请参阅“热插拔 PCIe 功能管理”部分。

UEFI 固件配置

要使用存储仿真作为启动设备，建议使用 DPU 嵌入的 UEFI 扩展 ROM 驱动程序供 UEFI 使用，而不是原始供应商的 BIOS 驱动程序。

要启用 UEFI 驱动程序




[dpu] mlxconfig -d /dev/mst/mt41692_pciconf0 s EXP_ROM_VIRTIO_BLK_UEFI_x86_ENABLE=1 EXP_ROM_NVME_UEFI_x86_ENABLE=1


DPU 配置

DPA 核心掩码

数据路径加速器 (DPA) 是一个包含 16 个核心的集群，每个核心有 16 个执行单元 (EU)。

SNAP 支持为 NVMe 或 virtio-blk 控制器预留 DPA EU。默认情况下，所有可用的 EU 0-170 在系统上的 NVMe、virtio-blk 和其他 DPA 应用程序（例如，virtio-net）之间共享。

要分配特定的 EU 集，请设置以下环境变量

• 对于 NVMe

  复制

  已复制！




  dpa_nvme_core_mask=0x<EU_mask>


• 对于 virtio-blk

  复制

  已复制！




  dpa_helper_core_mask=0x<EU_mask>


核心掩码必须包含有效的十六进制数字（从右向左解析）。例如，dpa_virtq_split_core_mask=0xff00 设置 8 个 EU（即 EU 8-16）。

SNAP 容器部署

SNAP 容器在 DOCA SNAP NVIDIA NGC 目录页面上可用。

在 BlueField DPU 之上部署 SNAP 容器需要以下步骤

1. 容器部署的设置准备和 SNAP 资源下载。有关详细信息，请参阅“准备步骤”部分。

2. 如果需要高级配置，请根据“调整 YAML 配置”部分调整 doca_snap.yaml。

3. 部署容器。镜像会自动从 NGC 中拉取。有关详细信息，请参阅“生成 SNAP 容器”部分。

以下是 SNAP 容器设置的示例。

准备步骤

步骤 1：分配 Hugepages

通用

根据 DPU OS 的 Hugepagesize 值，为 SNAP 容器分配 4GiB hugepages

1. 查询 Hugepagesize 值

   复制

   已复制！




   [dpu] grep Hugepagesize /proc/meminfo


   在 Ubuntu 中，该值应为 2048KB。在 CentOS 8.x 中，该值应为 524288KB。

2. 将以下行附加到 /etc/sysctl.conf 文件的末尾

   • 对于 Ubuntu 或 CentOS 7.x 设置（即，Hugepagesize = 2048 kB）

     复制

     已复制！




     vm.nr_hugepages = 2048


   • 对于 CentOS 8.x 设置（即，Hugepagesize = 524288 kB）

     复制

     已复制！




     vm.nr_hugepages = 8


3. 运行以下命令

   复制

   已复制！




   [dpu] sysctl --system


步骤 2：创建 nvda_snap 文件夹

容器使用 /etc/nvda_snap 文件夹在部署后进行自动配置。

下载 YAML 配置

SNAP 容器的 .yaml 文件配置为 doca_snap.yaml。.yaml 文件的下载命令可以在 DOCA SNAP NGC 页面上找到。

调整 YAML 配置

可以轻松编辑 .yaml 文件以进行高级配置。

• SNAP .yaml 文件默认配置为通过使用 hugepages-2Mi 来支持 Ubuntu 设置（即，Hugepagesize = 2048 kB）。

  要支持其他设置，请根据 DPU OS 的相关 Hugepagesize 值编辑 hugepages 部分。例如，要支持 CentOS 8.x，请将 Hugepagesize 配置为 512MB

  复制

  已复制！




   limits:
      hugepages-512Mi: "<number-of-hugepages>Gi"


  注意

  当部署具有大量控制器（500 个或更多）的 SNAP 时，hugepages 的默认分配 (4GB) 可能会变得不足。可以通过错误消息来识别这种 hugepages 短缺，这些错误消息通常指示在创建或修改 QP 或其他对象时发生故障。在这些情况下，需要更多 hugepages。

• 以下示例编辑 .yaml 文件，为 SNAP 容器请求 16 个 CPU 核心和 4Gi 内存以及 4Gi hugepages

  复制

  已复制！




      resources:
        requests:
          memory: "2Gi"
          hugepages-2Mi: "4Gi"
          cpu: "8"
        limits:
          memory: "4Gi"
          hugepages-2Mi: "4Gi"
          cpu: "16"
  env:
    - name: APP_ARGS
      value: "-m 0xffff"


  注意

  如果请求了所有 BlueField-3 核心，则用户必须验证没有其他容器在 CPU 资源上发生冲突。

  注意

  当使用大量核心运行 Virtio-fs 服务时，有必要增加 SPDK 中 IO 缓冲区的数量。例如，要使用 16 个核心运行，大型 IO 缓冲池的大小必须设置为至少 4095。这可以通过将 RPC 命令 iobuf_set_options --large-pool-count 4095 添加到 /etc/nvda_snap 下的 spdk_rpc_init.conf 来配置。根据使用的规模和 SPDK 子系统，可能需要调整其他 SPDK 配置参数。有关更多详细信息，请参阅 SPDK 文档。

• 要在部署时自动配置 SNAP 容器

  1. 在 /etc/nvda_snap/ 下添加 spdk_rpc_init.conf 文件。文件示例

     复制

     已复制！




     bdev_malloc_create 64 512


  2. 在 /etc/nvda_snap/ 下添加 snap_rpc_init.conf 文件。

     Virtio-blk 文件示例

     复制

     已复制！




     virtio_blk_controller_create --pf_id 0 --bdev Malloc0


     NVMe 文件示例

     复制

     已复制！




     nvme_subsystem_create --nqn nqn.2022-10.io.nvda.nvme:0
     nvme_namespace_create -b Malloc0 -n 1 --nqn nqn.2022-10.io.nvda.nvme:0 --uuid 16dab065-ddc9-8a7a-108e-9a489254a839
     nvme_controller_create --nqn nqn.2022-10.io.nvda.nvme:0 --ctrl NVMeCtrl1 --pf_id 0 --suspended
     nvme_controller_attach_ns -c NVMeCtrl1 -n 1
     nvme_controller_resume -c NVMeCtrl1


  3. 相应地编辑 .yaml 文件（取消注释）

     复制

     已复制！




     env:
       - name: SPDK_RPC_INIT_CONF
         value: "/etc/nvda_snap/spdk_rpc_init.conf"
       - name: SNAP_RPC_INIT_CONF
         value: "/etc/nvda_snap/snap_rpc_init.conf"


     注意

     用户有责任确保 SNAP 配置与固件配置匹配。也就是说，必须在所有现有（静态/热插拔）仿真 PCIe 功能上打开仿真控制器（通过自动或手动配置）。没有支持控制器的 PCIe 功能被认为是故障的，并且主机行为是异常的。

生成 SNAP 容器

运行 Kubernetes 工具




[dpu] systemctl restart containerd
[dpu] systemctl restart kubelet
[dpu] systemctl enable kubelet
[dpu] systemctl enable containerd


将更新后的 doca_snap.yaml 文件复制到 /etc/kubelet.d 目录。

Kubelet 自动从 YAML 文件中描述的 NGC 拉取容器镜像，并生成一个执行容器的 pod。




cp doca_snap.yaml /etc/kubelet.d/


SNAP 服务立即开始初始化，这可能需要几秒钟。要验证 SNAP 是否正在运行

• 在日志中查找消息“SNAP 服务成功运行”

• 发送 spdk_rpc.py spdk_get_version 以确认 SNAP 是否正在运行或仍在初始化

调试和日志

查看当前活动的 pod 及其 ID（pod 可能需要长达 20 秒才能启动）




crictl pods


输出示例




POD ID              CREATED               STATE         NAME
0379ac2c4f34c       About a minute ago    Ready         snap


查看当前活动的容器及其 ID




crictl ps


查看现有容器及其 ID




crictl ps -a


检查给定容器的日志（SNAP 日志）




crictl logs <container_id>


如果某些内容未按预期工作，请检查 kubelet 日志




journalctl -u kubelet


容器日志文件由 Kubelet 自动保存在 /var/log/containers 下。

有关更多日志记录信息，请参阅“RPC 日志历史”部分。

停止、启动、重启 SNAP 容器

SNAP 二进制文件在 Docker 容器中部署为 SNAP 服务，该服务作为 supervisorctl 服务进行管理。Supervisorctl 为各种部署选项提供控制和配置层。

• 如果 SNAP 崩溃或重启，supervisorctl 会检测到该操作并等待退出的进程释放其资源。然后，它在同一容器内部署一个新的 SNAP 进程，该进程启动恢复流程以替换终止的进程。

• 如果容器崩溃或重启，kubeletclt 会检测到该操作并等待退出的容器释放其资源。然后，它部署一个带有新 SNAP 进程的新容器，该进程启动恢复流程以替换终止的进程。

不同的 SNAP 终止选项

容器终止

• 要终止容器，请从 /etc/kubelet.d/ 中删除 .yaml 文件。要启动容器，请将 .yaml 文件 cp 回到同一路径

  复制

  已复制！




  cp doca_snap.yaml /etc/kubelet.d/


• 要使用 crictl 重启容器（使用 sig-term），请使用 -t（超时）选项

  复制

  已复制！




  crictl stop -t 10 <container-id>


SNAP 进程终止

• 要在不重启容器的情况下重启 SNAP 服务，请终止 DPU 上的 SNAP 服务进程。不同的信号可用于不同的终止选项。例如

  复制

  已复制！




  pkill -9 -f snap


SNAP 源码包部署

系统准备

根据 DPU OS 的 Hugepagesize 值，为 SNAP 容器分配 4GiB hugepages

1. 查询 Hugepagesize 值

   复制

   已复制！




   [dpu] grep Hugepagesize /proc/meminfo


   在 Ubuntu 中，该值应为 2048KB。在 CentOS 8.x 中，该值应为 524288KB。

2. 将以下行附加到 /etc/sysctl.conf 文件的末尾

   • 对于 Ubuntu 或 CentOS 7.x 设置（即，Hugepagesize = 2048 kB）

     复制

     已复制！




     vm.nr_hugepages = 2048


   • 对于 CentOS 8.x 设置（即，Hugepagesize = 524288 kB）

     复制

     已复制！




     vm.nr_hugepages = 8


3. 运行以下命令

   复制

   已复制！




   [dpu] sysctl --system


安装 SNAP 源码包

安装软件包

• 对于 Ubuntu，运行

  复制

  已复制！




  dpkg -i snap-sources_<version>_arm64.*


• 对于 CentOS，运行

  复制

  已复制！




  rpm -i snap-sources_<version>_arm64.*


构建、编译和安装源码

1. 移动到源码文件夹。运行

   复制

   已复制！




   cd /opt/nvidia/nvda_snap/src/


2. 构建源码。运行

   复制

   已复制！




   meson /tmp/build


3. 编译源码。运行

   复制

   已复制！




   meson compile -C /tmp/build


4. 安装源码。运行

   复制

   已复制！




   meson install -C /tmp/build


配置 SNAP 环境变量

要配置 SNAP 的环境变量，请运行




source /opt/nvidia/nvda_snap/src/scripts/set_environment_variables.sh


运行 SNAP 服务




/opt/nvidia/nvda_snap/bin/snap_service


替换 BFB SPDK（可选）

首先安装 SPDK。

要使用自定义 SPDK 构建 SNAP，而不是按照基本构建步骤，请执行以下操作

1. 移动到源码文件夹。运行

   复制

   已复制！




   cd /opt/nvidia/nvda_snap/src/


2. 构建启用 spdk-compat 的源码，并提供自定义 SPDK 的路径。运行

   复制

   已复制！




   meson setup /tmp/build -Denable-spdk-compat=true -Dsnap_spdk_prefix=</path/to/custom/spdk>


3. 编译源码。运行

   复制

   已复制！




   meson compile -C /tmp/build


4. 安装源码。运行

   复制

   已复制！




   meson install -C /tmp/build


5. 配置 SNAP 环境变量并运行 SNAP 服务，如“配置 SNAP 环境变量”和“运行 SNAP 服务”部分中所述。

启用调试打印进行构建（可选）

而不是基本构建步骤，请执行以下操作

1. 移动到源码文件夹。运行

   复制

   已复制！




   cd /opt/nvidia/nvda_snap/src/


2. 使用 buildtype=debug 构建源码。运行

   复制

   已复制！




   meson --buildtype=debug /tmp/build


3. 编译源码。运行

   复制

   已复制！




   meson compile -C /tmp/build


4. 安装源码。运行

   复制

   已复制！




   meson install -C /tmp/build


5. 配置 SNAP 环境变量并运行 SNAP 服务，如“配置 SNAP 环境变量”和“运行 SNAP 服务”部分中所述。

自动化 SNAP 配置（可选）

脚本 run_snap.sh 自动化 SNAP 部署。用户必须修改以下文件以与其设置对齐。如果用户使用了不同的目录，则必须相应地对 run_snap.sh 进行编辑

1. 在以下位置编辑 SNAP 环境变量

   复制

   已复制！




   /opt/nvidia/nvda_snap/bin/set_environment_variables.sh


2. 编辑 SPDK 初始化 RPC 调用

   复制

   已复制！




   /opt/nvidia/nvda_snap/bin/spdk_rpc_init.conf


3. 编辑 SNAP 初始化 RPC 调用

   复制

   已复制！




   /opt/nvidia/nvda_snap/bin/snap_rpc_init.conf


运行脚本




/opt/nvidia/nvda_snap/bin/run_snap.sh


支持的环境变量

YAML 配置

要更改 SNAP 环境变量，请将以下内容添加到 doca_snap.yaml 并从“调整 YAML 配置”部分继续。




env:
      - name: VARIABLE_NAME
        value: "VALUE"


例如




env:
      - name: SNAP_RDMA_ZCOPY_ENABLE
        value: "1"


源码包配置

要更改 SNAP 环境变量

1. 在 scripts/set_environment_variables.sh 下添加/修改配置。

2. 重新运行

   复制

   已复制！




   source scripts/set_environment_variables.sh


3. 重新运行 SNAP。

远程过程调用 (RPC) 协议用于控制 SNAP 服务。NVMe/virtio-blk SNAP 与其他标准 SPDK 应用程序一样，支持基于 JSON 的 RPC 协议命令，以控制任何资源并轻松地从 CLI 创建、删除、查询或修改命令。

除了扩展的 SNAP 特定命令集外，SNAP 还支持所有标准 SPDK RPC 命令。SPDK 标准命令由 spdk_rpc.py 工具执行，而 SNAP 特定命令集扩展由 snap_rpc.py 工具执行。

完整的 spdk_rpc.py 命令集文档可以在 SPDK 官方文档站点中找到。

完整的 snap_rpc.py 扩展命令在本章后面会详细介绍。

使用基于 JSON 的 RPC 协议

基于 JSON 的 RPC 协议可以通过 SNAP 容器内的 snap_rpc.py 脚本和 crictl 工具使用。

• 要查询活动的容器 ID

  复制

  已复制！




  crictl ps -s running -q --name snap


• 要使用 crictl 将 RPC 发布到容器

  复制

  已复制！




  crictl exec <container-id> snap_rpc.py <RPC-method>


  例如

  复制

  已复制！




  crictl exec 0379ac2c4f34c snap_rpc.py emulation_function_list


  此外，可以使用别名

  复制

  已复制！




  alias snap_rpc.py="crictl ps -s running -q --name snap | xargs -I{} crictl exec -i {} snap_rpc.py "
  alias spdk_rpc.py="crictl ps -s running -q --name snap | xargs -I{} crictl exec -i {} spdk_rpc.py "


• 要打开容器的 bash shell，可用于发布 RPC

  复制

  已复制！




  crictl exec -it <container-id> bash


日志管理

snap_log_level_set

SNAP 允许使用 snap_log_level_set 动态更改记录器后端的日志级别。将显示请求级别下的任何日志。

PCIe 功能管理

仿真的 PCIe 功能通过称为仿真管理器的 IB 设备进行管理。仿真管理器是普通的 IB 设备，具有控制 PCIe 通信和面向主机操作系统的设备仿真的特殊权限。

SNAP 查询支持请求的功能集的仿真管理器。

仿真管理器保存其控制的仿真 PCIe 功能的列表。PCIe 功能稍后可以通过 3 种方式访问

• vuid – 建议使用，因为它保证保持不变（有关详细信息，请参阅附录“PCIe BDF 到 VUID 转换”）

• vhca_id

• 功能索引（即，pf_id 或 vf_id）

emulation_function_list

emulation_function_list 列出所有现有功能。

以下是 emulation_function_list 命令的示例响应




[
  {
    "hotplugged": true,
    "hotplug state": "POWER_ON",
    "emulation_type": "VBLK",
    "pf_index": 0,
    "pci_bdf": "87:00.0",
    "vhca_id": 5,
    "vuid": "MT2306XZ009TVBLKS1D0F0",
    "ctrl_id": "VblkCtrl1",
    "num_vfs": 0,
    "vfs": []
  }
]


SNAP 支持 2 种类型的 PCIe 功能

• 静态功能 – 在固件配置阶段配置的 PCIe 功能（物理和虚拟）。有关更多信息，请参阅附录“DPU 固件配置”。

• 热插拔功能 – 在运行时动态配置的 PCIe 功能。用户可以添加可分离的功能。有关更多信息，请参阅“热插拔 PCIe 功能管理”部分。

热插拔 PCIe 功能管理

热插拔 PCIe 功能在运行时使用 RPC 动态配置。一旦新的 PCIe 功能被热插拔，它将出现在主机的 PCIe 设备列表中，并保持持久存在，直到被显式拔出或系统进行冷重启。重要的是，即使 SNAP 进程终止，这种持久性仍然存在。因此，建议不要在自动初始化脚本（例如，snap_rpc_init.conf）中包含热插拔/热拔出操作。

两步 PCIe 热插拔

以下 RPC 命令用于在 DPU 应用程序中动态添加或删除 PCIe PF（即热插拔功能）。

一旦 PCIe 功能被创建（通过 virtio_blk_function_create），它在 DPU 应用程序中是可访问和可管理的，但不会立即对主机 OS/内核可见。这与传统的 API 不同，在传统 API 中，创建和主机暴露是同时发生的。相反，向主机 OS 暴露或隐藏 PCIe 功能由单独的 RPC 命令（virtio_blk_controller_hotplug 和 virtio_blk_controller_hotunplug）管理。热拔出后，可以安全地从 DPU 中移除该功能（使用 virtio_blk_function_destroy）。

这种方法的一个主要优点是能够在功能上预配置控制器，使其在暴露给主机驱动程序后立即为其服务。事实上，用户必须创建一个控制器才能使用 virtio_blk_controller_hotplug API，这是使功能对主机 OS 可见所必需的。

virtio_blk_function_create

创建一个新的 virtio-blk 模拟功能。

命令参数

virtio_blk_function_destroy

删除现有的 virtio-blk 模拟功能。

命令参数

virtio_blk_controller_hotplug

向主机 OS 暴露（热插拔）模拟功能。

命令参数

virtio_blk_controller_hotunplug

从主机 OS 中移除（热拔出）模拟功能。

命令参数

两步 PCIe 热插拔/热拔出示例




# Bringup
spdk_rpc.py bdev_nvme_attach_controller -b nvme0 -t rdma -a 1.1.1.1 -f ipv4 -s 4420 -n nqn.2022-10.io.nvda.nvme:swx-storage
snap_rpc.py virtio_blk_function_create
snap_rpc.py virtio_blk_controller_create --vuid MT2114X12200VBLKS1D0F0 --bdev nvme0n1
snap_rpc.py virtio_blk_controller_hotplug -c VblkCtrl1

# Cleanup
snap_rpc.py virtio_blk_controller_hotunplug -c VblkCtrl1
snap_rpc.py virtio_blk_controller_destroy -c VblkCtrl1
snap_rpc.py virtio_blk_function_destroy --vuid MT2114X12200VBLKS1D0F0
spdk_rpc.py bdev_nvme_detach_controller nvme0


（已弃用）旧版 API

热插拔传统命令

以下命令将新的 PCIe 功能热插拔到系统中。

在新的 PCIe 功能插入后，它会立即显示在主机的 PCIe 设备列表中，直到它被显式拔出或系统进行冷重启。因此，用户有责任在功能创建后立即打开一个控制器实例来管理新功能。保持热插拔功能而没有匹配的控制器来管理可能会导致主机 OS 驱动程序出现异常行为。

virtio_blk_emulation_device_attach

附加 virtio-blk 模拟功能。

命令参数

nvme_emulation_device_attach

附加 NVMe 模拟功能。

命令参数

热拔出传统命令

以下命令分两步从系统中热拔出 PCIe 功能

emulation_device_detach_prepare

这是分离模拟设备的第一步。它准备系统分离热插拔的模拟功能。如果成功，主机的热插拔设备状态会发生变化，您可以安全地继续执行 emulation_device_detach 命令。

连接到模拟功能的控制器必须在执行此命令时创建并处于活动状态。

命令参数

emulation_device_detach

这是完成热插拔模拟功能分离的第二步。如果 分离准备 超时，您可以使用 --force 命令执行意外拔出。

命令参数

Virtio-blk 热插拔/热拔出示例




// Bringup
spdk_rpc.py bdev_nvme_attach_controller -b nvme0 -t rdma -a 1.1.1.1 -f ipv4 -s 4420 -n nqn.2022-10.io.nvda.nvme:swx-storage
snap_rpc.py virtio_blk_emulation_device_attach
snap_rpc.py virtio_blk_controller_create --vuid MT2114X12200VBLKS1D0F0 --bdev nvme0n1

// Cleanup
snap_rpc.py emulation_device_detach_prepare --vuid MT2114X12200VBLKS1D0F0
snap_rpc.py virtio_blk_controller_destroy -c VblkCtrl1
snap_rpc.py emulation_device_detach --vuid MT2114X12200VBLKS1D0F0
spdk_rpc.py bdev_nvme_detach_controller nvme0


（已弃用）SPDK Bdev 管理

以下 RPC 已弃用，不再支持

• spdk_bdev_create

• spdk_bdev_destroy

• bdev_list

这些 RPC 是可选的。如果不执行，SNAP 将自动生成 SNAP 块设备 (bdev)。

Virtio-blk 模拟管理

Virtio-blk 模拟是一种存储协议，属于 virtio 设备系列。这些设备在虚拟环境中找到，但从设计上来看，对于虚拟机内的用户来说，它们看起来像物理设备。

每个暴露给主机的 virtio-blk 设备（例如，virtio-blk PCIe 条目），无论是 PF 还是 VF，都必须由 virtio-blk 控制器支持。

Virtio-blk 仿真管理命令

virtio_blk_controller_create

在主机上的特定 PCIe 功能上创建新的基于 SNAP 的 virtio-blk 控制器。要指定在其上打开控制器的 PCIe 功能，必须按照“PCIe 功能管理”部分所述提供。

1. vuid（推荐，因为它保证保持不变）。

2. vhca_id。

3. 功能索引 – pf_id、vf_id。

可以通过运行 emulation_function_list 查询 pci_index 的映射。

命令参数

read_only

suspended

live_update_listener

示例响应




{
  "jsonrpc": "2.0",
  "id": 1,
  "result": "VblkCtrl1"
}


virtio_blk_controller_destroy

销毁先前创建的 virtio-blk 控制器。可以通过从 virtio_blk_controller_create() 获取的控制器名称唯一标识控制器。

命令参数

virtio_blk_controller_suspend

暂停后，控制器停止接收来自主机驱动程序的新请求，仅完成处理已在进行中的请求。所有暂停的请求（如果有）将在 恢复 后处理。

命令参数

virtio_blk_controller_resume

在控制器停止接收来自主机驱动程序的新请求（即，已暂停）并且仅完成处理已在进行中的请求后，恢复命令将恢复控制器对 IO 的处理。

命令参数

virtio_blk_controller_bdev_attach

将指定的 bdev 附加到 virtIO-blk SNAP 控制器。如果附加了新的 bdev，则可以更改序列 ID（使用 vblk_id 参数）。

命令参数

virtio_blk_controller_bdev_detach

您可以替换 virtio-blk 控制器的 bdev。首先，您应该从控制器分离 bdev。当 bdev 分离后，控制器停止接收来自主机驱动程序的新请求（即，已暂停），并且仅完成处理已在进行中的请求。

此时，您可以附加新的 bdev 或销毁控制器。

当附加新的 bdev 时，控制器恢复处理所有未完成的 I/O。




snap_rpc.py virtio_blk_controller_bdev_attach -c VblkCtrl1 --bdev none --dbg_bdev_type null


命令参数

virtio_blk_controller_list

列出 virtio-blk SNAP 控制器。

命令参数

示例响应




{
  "ctrl_id": "VblkCtrl2",
  "vhca_id": 38,
  "num_queues": 4,
  "queue_size": 256,
  "seg_max": 32,
  "size_max": 65536,
  "bdev": "Nvme1",
  "plugged": true,
  "indirect_desc": true,
  "num_msix": 2,
  "min configurable num_msix": 2,
  "max configurable num_msix": 32
}


virtio_blk_controller_modify

此功能允许用户在控制器已创建后实时修改控制器的某些参数。

修改只能在模拟功能处于空闲状态时完成 - 因此没有驱动程序与其通信。

命令参数

virtio_blk_controller_dbg_io_stats_get

调试计数器是每个控制器的 I/O 统计信息，可以帮助了解控制器不同队列之间的 I/O 分布以及控制器上接收的总 I/O。

命令参数

示例响应




"ctrl_id": "VblkCtrl2",
"queues": [
  {
    "queue_id": 0,
    "core_id": 0,
    "read_io_count": 19987068,
    "write_io_count": 6319931,
    "flush_io_count": 0
  },
  {
    "queue_id": 1,
    "core_id": 1,
    "read_io_count": 9769556,
    "write_io_count": 3180098,
    "flush_io_count": 0
  }
],
"read_io_count": 29756624,
"write_io_count": 9500029,
"flush_io_count": 0
    }


virtio_blk_controller_dbg_debug_stats_get

调试计数器是每个控制器的调试统计信息，可以帮助了解控制器和队列的健康状况和状态。

命令参数

示例响应




{
  "ctrl_id": "VblkCtrl1",
  "queues": [
    {
      "qid": 0,
      "state": "RUNNING",
      "hw_available_index": 6,
      "sw_available_index": 6,
      "hw_used_index": 6,
      "sw_used_index": 6,
      "hw_received_descs": 13,
      "hw_completed_descs": 13
    },
    {
      "qid": 1,
      "state": "RUNNING",
      "hw_available_index": 2,
      "sw_available_index": 2,
      "hw_used_index": 2,
      "sw_used_index": 2,
      "hw_received_descs": 6,
      "hw_completed_descs": 6
    },
    {
      "qid": 2,
      "state": "RUNNING",
      "hw_available_index": 0,
      "sw_available_index": 0,
      "hw_used_index": 0,
      "sw_used_index": 0,
      "hw_received_descs": 4,
      "hw_completed_descs": 4
    },
    {
      "qid": 3,
      "state": "RUNNING",
      "hw_available_index": 0,
      "sw_available_index": 0,
      "hw_used_index": 0,
      "sw_used_index": 0,
      "hw_received_descs": 3,
      "hw_completed_descs": 3
    }
  ]
}


virtio_blk_controller_state_save

保存已暂停的 virtio-blk SNAP 控制器的状态。

命令参数

virtio_blk_controller_state_restore

恢复已暂停的 virtio-blk SNAP 控制器的状态。

命令参数

virtio_blk_controller_vfs_msix_reclaim

将 virtio-blk SNAP 控制器 VF 的 MSIX 回收至空闲 MSIX 池。仅对 PF 有效。

命令参数

Virtio-blk 配置示例

单控制器的 Virtio-blk 配置




spdk_rpc.py bdev_nvme_attach_controller -b nvme0 -t rdma -a 1.1.1.1 -f ipv4 -s 4420 -n nqn.2022-10.io.nvda.nvme:swx-storage
snap_rpc.py virtio_blk_controller_create --vuid MT2114X12200VBLKS1D0F0 --bdev nvme0n1


单控制器的 Virtio-blk 清理




snap_rpc.py virtio_blk_controller_destroy -c VblkCtrl1
spdk_rpc.py bdev_nvme_detach_controller nvme0


125 个 VF 的 Virtio-blk 动态配置

1. 按照“SR-IOV 固件配置”部分所述更新固件配置。

2. 重启主机。

3. 运行

   复制

   已复制！




   [dpu] spdk_rpc.py bdev_nvme_attach_controller -b nvme0 -t rdma -a 1.1.1.1 -f ipv4 -s 4420 -n nqn.2022-10.io.nvda.nvme:swx-storage
   [dpu] snap_rpc.py virtio_blk_controller_create --vuid MT2114X12200VBLKS1D0F0

   [host] modprobe -v virtio-pci && modprobe -v virtio-blk
   [host] echo 125 > /sys/bus/pci/devices/0000:86:00.3/sriov_numvfs

   [dpu] for i in `seq 0 124`; do snap_rpc.py virtio_blk_controller_create --pf_id 0 --vf_id $i --bdev nvme0n1; done;


   注意

   当启用 SR-IOV 时，建议使用以下方法而不是 virito_blk_controller_destroy RPC 命令来销毁 VF 上的 virtio-blk 控制器

   复制

   已复制！




   [host] echo 0 > /sys/bus/pci/devices/0000:86:00.3/sriov_numvfs


   要销毁单个 virtio-blk 控制器，请运行

   复制

   已复制！




   [dpu] ./snap_rpc.py -t 1000 virtio_blk_controller_destroy -c VblkCtrl5 –f


Virtio-blk 暂停、恢复示例




[host] // Run fio
[dpu] snap_rpc.py virtio_blk_controller_suspend -c VBLKCtrl1
[host] // IOs will get suspended
[dpu] snap_rpc.py virtio_blk_controller_resume -c VBLKCtrl1
[host] // fio will resume sending IOs


Virtio-blk Bdev 附加、分离示例




[host] // Run fio
[dpu] snap_rpc.py virtio_blk_controller_bdev_detach -c VBLKCtrl1
[host] // Bdev will be detached and IOs will get suspended
[dpu] snap_rpc.py virtio_blk_controller_bdev_attach -c VBLKCtrl1 --bdev null2
[host] // The null2 bdev will be attached into controller and fio will resume sending IOs


注释

• Virtio-blk 协议控制器仅支持一个后端设备

• Virtio-blk 协议不支持添加后端的管理命令。因此，所有后端属性都通过 PCIe BAR 传达给主机 virtio-blk 驱动程序，并且在驱动程序探测期间必须可访问。因此，只有当 PCIe 功能未被任何主机存储驱动程序使用时，才能更改后端。

NVMe 仿真管理

NVMe 子系统

NVMe 子系统如 NVMe 规范中所述，是一个逻辑实体，它封装了 NVMe 后端（或命名空间）和连接（或控制器）的集合。当使用多个 NVMe 控制器，尤其是在使用 NVMe VF 时，NVMe 子系统非常有用。每个 NVMe 子系统在创建后都由其序列号 (SN)、型号 (MN) 和合格名称 (NQN) 定义。

本节列出的 RPC 控制 NVMe 子系统的创建和销毁。

NVMe 命名空间

NVMe 命名空间是本地/远程存储中连续 LBA 范围的代表。每个命名空间都必须链接到一个子系统，并在整个 NVMe 子系统中具有唯一的标识符 (NSID)（例如，即使两个命名空间链接到不同的控制器，它们也不能共享相同的 NSID）。

创建后，NVMe 命名空间可以附加到控制器。

SNAP 应用程序使用 SPDK 块设备框架作为其 NVMe 命名空间的后端。因此，应提前配置它们。有关 SPDK 块设备的更多信息，请参阅 SPDK bdev 文档 和 附录 SPDK 配置。

NVMe 控制器

每个暴露给主机的 NVMe 设备（例如，NVMe PCIe 条目），无论是 PF 还是 VF，都必须由 NVMe 控制器支持，该控制器负责与主机驱动程序的所有协议通信。

每个新的 NVMe 控制器也必须链接到 NVMe 子系统。创建后，可以使用其名称（例如，“Nvmectrl1”）或其子系统 NQN 和控制器 ID 来寻址 NVMe 控制器。

将 NVMe 命名空间附加到 NVMe 控制器

在同一子系统下创建 NVMe 控制器和 NVMe 命名空间后，使用以下方法将命名空间附加到控制器。

NVMe 仿真管理命令

nvme_subsystem_create

创建一个新的 NVMe 子系统，由一个或多个 NVMe SNAP 控制器控制。NVMe 子系统包括一个或多个控制器、零个或多个命名空间以及一个或多个端口。NVMe 子系统可能包括非易失性存储介质以及 NVMe 子系统中的控制器与非易失性存储介质之间的接口。

命令参数

示例请求




{
  "jsonrpc": "2.0",
  "id": 1,
  "method": "nvme_subsystem_create",
  "params": {
    "nqn": "nqn.2022-10.io.nvda.nvme:0"
  }
}


nvme_subsystem_destroy

销毁（先前创建的）NVMe SNAP 子系统。

命令参数

nvme_subsystem_list

列出 NVMe 子系统。

nvme_namespace_create

创建新的 NVMe 命名空间，这些命名空间代表先前配置的 bdev 中的连续 LBA 范围。每个命名空间都必须链接到一个子系统，并在整个 NVMe 子系统中具有唯一的标识符 (NSID)。

命令参数

nvme_namespace_destroy

销毁先前创建的 NVMe 命名空间。

命令参数

nvme_namespace_list

列出 NVMe SNAP 命名空间。

命令参数

nvme_controller_create

在主机上的特定 PCIe 功能上创建一个新的基于 SNAP 的 NVMe blk 控制器。

要指定在其上打开控制器的 PCIe 功能，必须提供 pci_index。

可以通过运行 emulation_function_list 查询 pci_index 的映射。

命令参数

示例请求




{
  "jsonrpc": "2.0",
  "id": 1,
  "method": "nvme_controller_create",
  "params": {
    "nqn": "nqn.2022-10.io.nvda.nvme:0",
    "pf_id": 0,
    "num_queues": 8,
  }
}


nvme_controller_destroy

销毁先前创建的 NVMe 控制器。可以通过从 nvme_controller_create 获取的控制器名称唯一标识控制器。

命令参数

nvme_controller_suspend

暂停后，控制器停止处理来自主机驱动程序的新请求。所有挂起的请求（如果有）将在 恢复 后处理。

命令参数

nvme_controller_resume

resume 命令继续（先前已挂起的）控制器处理驱动程序发送的新请求。如果控制器在挂起模式下创建，则 resume 也用于启动与主机驱动程序的初始通信。

命令参数

nvme_controller_snapshot_get

拍摄控制器当前状态的快照并将其转储到文件中。此文件可用于基于此快照创建控制器。为了保证快照的一致性，用户应仅在控制器挂起时调用此函数（请参阅 nvme_controller_suspend RPC）。

命令参数

nvme_controller_vfs_msix_reclaim

将所有 VF 的 MSIX 回收至 PF 的可用 MSIX 池。

此函数只能应用于 PF，并且只能在主机端未设置 SR-IOV 时运行（即，sriov_numvfs = 0）。

命令参数

nvme_controller_list

提供所有活动的（已创建的）NVMe 控制器的列表及其特性。

命令参数

nvme_controller_modify

此功能允许用户在控制器已创建后实时修改控制器的某些参数。

修改只能在模拟功能处于空闲状态时完成 - 因此没有驱动程序与其通信。

命令参数

nvme_controller_attach_ns

将先前创建的 NVMe 命名空间附加到同一子系统下的给定 NVMe 控制器。

响应对象中的结果对于成功返回 true，对于失败返回 false。

命令参数

nvme_controller_detach_ns

从 NVMe 控制器分离先前附加的具有给定 NSID 的命名空间。

响应对象中的结果对于成功返回 true，对于失败返回 false。

命令参数

nvme_controller_dbg_io_stats_get

响应对象中的结果对于成功返回 true，对于失败返回 false。

命令参数




"ctrl_id": "NVMeCtrl2",
"queues": [
  {
    "queue_id": 0,
    "core_id": 0,
    "read_io_count": 19987068,
    "write_io_count": 6319931,
    "flush_io_count": 0
  },
  {
    "queue_id": 1,
    "core_id": 1,
    "read_io_count": 9769556,
    "write_io_count": 3180098,
    "flush_io_count": 0
  }
],
"read_io_count": 29756624,
"write_io_count": 9500029,
"flush_io_count": 0
    }


NVMe 配置示例

单控制器 NVMe 配置

在 DPU 上




spdk_rpc.py bdev_nvme_attach_controller -b nvme0 -t rdma -a 1.1.1.1 -f ipv4 -s 4420 -n nqn.2022-10.io.nvda.nvme:swx-storage
snap_rpc.py nvme_subsystem_create --nqn nqn.2022-10.io.nvda.nvme:0
snap_rpc.py nvme_namespace_create -b nvme0n1 -n 1 --nqn nqn.2022-10.io.nvda.nvme:0 --uuid 263826ad-19a3-4feb-bc25-4bc81ee7749e
snap_rpc.py nvme_controller_create --nqn nqn.2022-10.io.nvda.nvme:0 --pf_id 0 --suspended
snap_rpc.py nvme_controller_attach_ns -c NVMeCtrl1 -n 1
snap_rpc.py nvme_controller_resume -c NVMeCtrl1


单控制器 NVMe 清理




snap_rpc.py nvme_controller_detach_ns -c NVMeCtrl2 -n 1
snap_rpc.py nvme_controller_destroy -c NVMeCtrl2
snap_rpc.py nvme_namespace_destroy -n 1 --nqn nqn.2022-10.io.nvda.nvme:0
snap_rpc.py nvme_subsystem_destroy --nqn nqn.2022-10.io.nvda.nvme:0
spdk_rpc.py bdev_nvme_detach_controller nvme0


单控制器 NVMe 和热插拔清理




snap_rpc.py nvme_controller_detach_ns -c NVMeCtrl1 -n 1
snap_rpc.py emulation_device_detach_prepare --vuid MT2114X12200VBLKS1D0F0
snap_rpc.py nvme_controller_destroy -c NVMeCtrl1
snap_rpc.py emulation_device_detach --vuid MT2114X12200VBLKS1D0F0
snap_rpc.py nvme_namespace_destroy -n 1 --nqn nqn.2022-10.io.nvda.nvme:0
snap_rpc.py nvme_subsystem_destroy --nqn nqn.2022-10.io.nvda.nvme:0
spdk_rpc.py bdev_nvme_detach_controller nvme0


125 个 VF SR-IOV 的 NVMe 配置

1. 按照“SR-IOV 固件配置”部分所述更新固件配置。

2. 重启主机。

3. 在父 PF 上创建虚拟控制器

   复制

   已复制！




   [dpu] # snap_rpc.py nvme_subsystem_create --nqn nqn.2022-10.io.nvda.nvme:0
   [dpu] # snap_rpc.py nvme_controller_create --nqn nqn.2022-10.io.nvda.nvme:0 --ctrl NVMeCtrl1 --pf_id 0 --admin_only


4. 创建 125 个 Bdev（远程或本地）、125 个 NS 和 125 个控制器

   复制

   已复制！




   [dpu] for i in `seq 0 124`; do \
      # spdk_rpc.py bdev_null_create null$((i+1)) 64 512;
      # snap_rpc.py nvme_namespace_create -b null$((i+1)) -n $((i+1)) --nqn nqn.2022-10.io.nvda.nvme:0 --uuid 3d9c3b54-5c31-410a-b4f0-7cf2afd9e$((i+100));
      # snap_rpc.py nvme_controller_create --nqn nqn.2022-10.io.nvda.nvme:0 --ctrl NVMeCtrl$((i+2)) --pf_id 0 --vf_id $i --suspended;
      # snap_rpc.py nvme_controller_attach_ns -c NVMeCtrl$((i+2)) -n $((i+1));
      # snap_rpc.py nvme_controller_resume -c NVMeCtrl$(i+2);
   done


5. 加载驱动程序并配置 VF

   复制

   已复制！




   [host] # modprobe -v nvme
   [host] # echo 125 > /sys/bus/pci/devices/0000\:25\:00.2/sriov_numvfs


环境变量管理

snap_global_param_list

snap_global_param_list 列出所有现有的环境变量。

以下是 snap_global_param_list 命令的示例响应




[
  "SNAP_ENABLE_POLL_SKIP       : set     : 0  ",
  "SNAP_POLL_CYCLE_SIZE        : not set : 16 ",
  "SNAP_RPC_LOG_ENABLE         : set     : 1  ",
  "SNAP_MEMPOOL_SIZE_MB        : set     : 1024",
  "SNAP_MEMPOOL_4K_BUFFS_PER_CORE : not set : 1024",
  "SNAP_RDMA_ZCOPY_ENABLE      : set     : 1  ",
  "SNAP_TCP_XLIO_ENABLE        : not set : 1  ",
  "SNAP_TCP_XLIO_TX_ZCOPY      : not set : 1  ",
  "MLX5_SHUT_UP_BF             : not set : 0  ",
  "SNAP_SHARED_RX_CQ           : not set : 1  ",
  "SNAP_SHARED_TX_CQ           : not set : 1  ",
...


RPC 日志历史

RPC 日志历史记录（默认启用）记录发送到 SNAP 应用程序的所有 RPC 请求（来自 snap_rpc.py 和 spdk_rpc.py）以及每个 RPC 请求的 RPC 响应，记录在一个专用的日志文件 /var/log/snap-log/rpc-log 中。此文件在容器外部可见（即，DPU 上的日志文件路径也为 /var/log/snap-log/rpc-log）。

可以使用 SNAP_RPC_LOG_ENABLE 环境变量来启用 (1) 或禁用 (0) 此功能。

SR-IOV

SR-IOV 的配置取决于内核版本，需要仔细考虑以确保最佳的设备可见性和系统稳定性。

对于具有多个虚拟设备的部署，必须禁用自动探测 (autoprobe)，以通过在 /sys/bus/pci/devices/<BDF>/ 中设置 sriov_drivers_autoprobe=0 来确保可靠的设备发现。未能这样做可能会导致以下问题

• 设备可见性不完整

• 虚拟磁盘丢失

• 设备初始化期间可能发生系统挂起

• 大量 VF（>100）的不可靠行为

大规模部署所需的配置

1. 禁用自动探测 (autoprobe)

   复制

   已复制！




   echo 0 > /sys/bus/pci/devices/<BDF>/sriov_drivers_autoprobe


2. 根据需要使用特定的驱动程序绑定工具（例如，sysfs 中的 driverctl 或 bind/unbind）手动绑定 VF。

对于小规模部署（少于 100 个 VF），您可以使用 sriov_totalvfs sysfs 条目来设置 VF 的数量




echo <number_of_vfs> > /sys/bus/pci/devices/<BDF>/sriov_totalvfs





pci 0000:84:00.0: [1af4:1041] type 7f class 0xffffff
pci 0000:84:00.0: unknown header type 7f, ignoring device


零拷贝 (SNAP-direct)

SNAP-direct 允许 SNAP 应用程序直接将数据从主机内存传输到远程存储，而无需在 DPU 内部使用任何暂存缓冲区。

仅当针对 SPDK NVMe-oF RDMA 块设备工作时，SNAP 才根据 SPDK BDEV 配置启用此功能。

要启用零拷贝，请设置环境变量（默认情况下已启用）




SNAP_RDMA_ZCOPY_ENABLE=1


更多信息请参考 "SNAP 环境变量" 部分。

NVMe/TCP XLIO 零拷贝

NVMe/TCP 零拷贝在 SPDK NVMe initiator 中作为自定义的 NVDA_TCP 传输实现，并且它基于新的 XLIO socket 层实现。

Tx 和 Rx 的实现方式不同

• NVMe/TCP Tx 零拷贝在 RDMA 和 TCP 之间是相似的，因为数据直接从主机内存发送到网络线路，而无需中间复制到 Arm 内存。

• NVMe/TCP Rx 零拷贝允许在 Rx 流上实现部分零拷贝，方法是消除从 socket 缓冲区 (XLIO) 到应用程序缓冲区 (SNAP) 的复制。但是数据仍然必须从 Arm DMA 到主机内存。

要启用 NVMe/TCP 零拷贝，请使用 SPDK v22.05.nvda --with-xlio（v22.05.nvda 或更高版本）。

要启用 SNAP TCP XLIO 零拷贝

1. SNAP 容器：在 YAML 文件中设置环境变量和资源

   复制

   已复制！




   resources:
     requests:
       memory: "4Gi"
       cpu: "8"
     limits:
       hugepages-2Mi: "4Gi"
       memory: "6Gi"
       cpu: "16"

   ## Set according to the local setup
   env:
     - name: APP_ARGS
       value: "--wait-for-rpc"
     - name: SPDK_XLIO_PATH
       value: "/usr/lib/libxlio.so"


2. SNAP 源代码：在相关脚本中设置环境变量和资源

   1. 在 run_snap.sh 中，编辑 APP_ARGS 变量以使用 SPDK 命令行参数 --wait-for-rpc

      run_snap.sh

      折叠源

      复制

      已复制！




      APP_ARGS="--wait-for-rpc"


   2. 在 set_environment_variables.sh 中，取消注释 SPDK_XLIO_PATH 环境变量

      set_environment_variables.sh

      折叠源

      复制

      已复制！




      export SPDK_XLIO_PATH="/usr/lib/libxlio.so"





[dpu] spdk_rpc.py bdev_nvme_set_options --transport-ack-timeout 12


通过在远程 SPDK 目标上使用 TCP 传输类型，公开具有一个命名空间的 NVMe-oF 子系统。




[dpu] spdk_rpc.py sock_set_default_impl -i xlio
[dpu] spdk_rpc.py framework_start_init
[dpu] spdk_rpc.py bdev_nvme_set_options --transport-ack-timeout 12
[dpu] spdk_rpc.py bdev_nvme_attach_controller -b nvme0 -t nvda_tcp -a 3.3.3.3 -f ipv4 -s 4420 -n nqn.2023-01.io.nvmet
[dpu] snap_rpc.py nvme_subsystem_create --nqn nqn.2023-01.com.nvda:nvme:0
[dpu] snap_rpc.py nvme_namespace_create -b nvme0n1 -n 1 --nqn nqn. 2023-01.com.nvda:nvme:0 --uuid 16dab065-ddc9-8a7a-108e-9a489254a839
[dpu] snap_rpc.py nvme_controller_create --nqn nqn.2023-01.com.nvda:nvme:0 --ctrl NVMeCtrl1 --pf_id 0 --suspended --num_queues 16
[dpu] snap_rpc.py nvme_controller_attach_ns -c NVMeCtrl1 -n 1
[dpu] snap_rpc.py nvme_controller_resume -c NVMeCtrl1 -n 1

[host] modprobe -v nvme
[host] fio --filename /dev/nvme0n1 --rw randrw --name=test-randrw --ioengine=libaio --iodepth=64 --bs=4k --direct=1 --numjobs=1 --runtime=63 --time_based --group_reporting --verify=md5


加密

SNAP 附带的 SPDK 版本支持硬件加密/解密卸载。要启用 AES/XTS，请按照 "修改 SF 信任级别以启用加密" 部分下的说明进行操作。

零拷贝 (SNAP-direct) 与加密

SNAP 为使用 RDMA 传输的 bdev_nvme 提供对零拷贝和加密的支持。

mlx5_scan_accel_module

接受在 --allowed-devs 参数中提供的用于加密操作的设备列表。如果未指定任何设备，则使用第一个支持加密的设备。

为了获得最佳性能，建议使用具有最大 InfiniBand MTU (4096) 的设备。可以使用 ibv_devinfo 命令验证 MTU 大小（查找 max 和 active MTU 字段）。通常，mlx5_2 设备预计具有 4096 的 MTU，应将其用作允许的加密设备。

命令参数

accel_crypto_key_create

创建加密密钥。一个密钥可以由多个 bdev 共享。

命令参数

bdev_nvme_attach_controller

创建 NVMe 块设备。

命令参数

bdev_crypto_create

此 RPC 创建一个虚拟加密块设备，该设备为基础块设备添加加密。

命令参数

SPDK 加密示例

以下是在 bdev_nvme 之上创建加密虚拟块设备的配置示例，该配置具有 RDMA 传输和零拷贝支持




[dpu] # spdk_rpc.py mlx5_scan_accel_module --allowed-devs "mlx5_2" --enable-driver
[dpu] # spdk_rpc.py framework_start_init
[dpu] # spdk_rpc.py accel_crypto_key_create -c AES_XTS -k 00112233445566778899001122334455 -e 11223344556677889900112233445500 -n test_dek
[dpu] # spdk_rpc.py bdev_nvme_attach_controller -b nvme0 -t rdma -a 1.1.1.1 -f ipv4 -s 4420 -n nqn.2016-06.io.spdk:cnode0
[dpu] # spdk_rpc.py bdev_crypto_create nvme0n1 crypto_0 -n test_dek
[dpu] # snap_rpc.py spdk_bdev_create crypto_0
[dpu] # snap_rpc.py nvme_subsystem_create --nqn nqn.2023-05.io.nvda.nvme:0
[dpu] # snap_rpc.py nvme_controller_create --nqn nqn.2023-05.io.nvda.nvme:0 --pf_id 0 --ctrl NVMeCtrl0 --suspended
[dpu] # snap_rpc.py nvme_namespace_create –nqn nqn.2023-05.io.nvda.nvme:0 --bdev_name crypto_0 –-nsid 1 -–uuid 263826ad-19a3-4feb-bc25-4bc81ee7749e
[dpu] # snap_rpc.py nvme_controller_attach_ns –-ctrl NVMeCtrl0 --nsid 1
[dpu] # snap_rpc.py nvme_controller_resume –-ctrl NVMeCtrl0


Virtio-blk 实时迁移

实时迁移是 QEMU 支持的标准流程，它允许系统管理员在实时运行的系统中在虚拟机之间传递设备。有关更多信息，请参阅 QEMU VFIO 设备迁移文档。

SNAP virtio-blk 设备支持实时迁移。可以使用具有适当支持的驱动程序激活它（例如，NVIDIA 的专有 vDPA 实时迁移解决方案）。




snap_rpc.py virtio_blk_controller_create --dbg_admin_q …


SNAP 容器实时升级

实时升级允许更新容器使用的 SNAP 镜像，而不会导致 SNAP 容器停机。

虽然较新的 SNAP 版本可能会引入其他内容，这可能会在升级期间导致行为差异，但该过程旨在确保向后兼容性。同一子版本（例如，4.0.0-x 到 4.0.0-y）内的版本更新应顺利进行。

但是，跨不同主要版本或次要版本的更新可能需要更改系统组件（例如，固件、BFB），这可能会影响向后兼容性，并需要在更新后完全重启。在这些情况下，实时更新是不必要的。

实时升级先决条件

要启用实时升级，请执行以下修改

1. 为目标容器和源容器分配双倍巨页。

2. 确保请求的 CPU 核心数量可用。

   默认 YAML 配置将容器设置为请求 8-16 个 CPU 核心的范围。这意味着如果可用核心少于 8 个，则不会部署容器；如果有 16 个空闲核心，则容器将使用所有 16 个核心。

   例如，如果一个容器当前正在使用所有 16 个核心，并且在实时升级期间，部署了一个额外的 SNAP 容器。在这种情况下，每个容器在升级过程中使用 8 个核心。一旦源容器终止，目标容器开始使用所有 16 个核心。

   注意

   对于 8 核 DPU，必须将 .yaml 编辑为 4-8 个 CPU 核心的范围。

3. 更改描述目标容器的 doca_snap.yaml 文件的名称（例如，doca_snap_new.yaml），以避免覆盖正在运行的容器 .yaml。

4. 在第 16 行中更改新的 .yaml pod 的名称（例如，snap-new）。

5. 通过将新的 yaml 文件（例如，doca_snap_new.yaml）复制到 kubelet 来部署目标容器。

实时升级流程

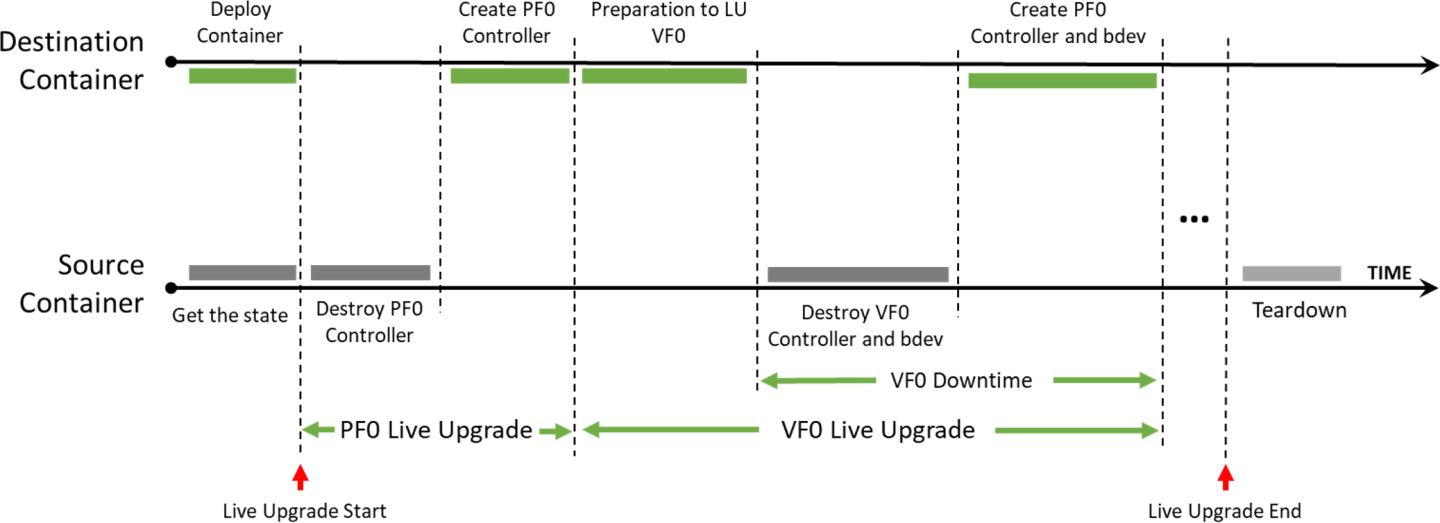

实时升级 SNAP 镜像的方法是在不同容器之间移动 SNAP 控制器和 SPDK 块设备，同时最大限度地减少主机 VM 影响的持续时间。

• 源容器 – 实时升级前正在运行的容器

• 目标容器 – 实时升级后正在运行的容器

SNAP 容器实时升级步骤

1. 按照 "实时升级先决条件" 部分中的步骤，并使用修改后的 yaml 文件部署目标 SNAP 容器。

2. 查询源容器和目标容器

   复制

   已复制！




   crictl ps -r


3. 检查目标容器的日志中是否出现 SNAP started successfully，然后将实时更新从容器复制到您的环境。

   复制

   已复制！




   [dpu] crictl logs -f <dest-container-id>
   [dpu] crictl exec <dest-container-id> cp /opt/nvidia/nvda_snap/bin/live_update.py /etc/nvda_snap/


4. 运行 live_update.py 脚本，将所有活动对象从源容器移动到目标容器

   复制

   已复制！




   [dpu] cd /etc/nvda_snap
   [dpu] ./live_update.py -s <source-container-id> -d <dest-container-id>


5. 删除源容器。

   注意

   要发布 RPC，请使用 crictl 工具

   复制

   已复制！




   crictl exec -it <container-id X> snap_rpc.py <RPC-method>
   crictl exec -it <container-id Y> spdk_rpc.py <RPC-method>


   注意

   为了自动化 SNAP 配置（例如，在失败或重启后），如 "自动化 SNAP 配置（可选）" 部分所述，spdk_rpc_init.conf 和 snap_rpc_init.conf 不得包含任何作为实时升级一部分的配置。然后，一旦完成到新容器的转换，就可以使用所需的配置修改 spdk_rpc_init.conf 和 snap_rpc_init.conf。

SNAP 容器实时升级命令

实时更新工具旨在支持快速实时更新。它迭代可用的仿真功能，并为每个功能执行以下操作

1. 在源容器上

   复制

   已复制！




   snap_rpc.py virtio_blk_controller_suspend --ctrl [ctrl_name] --events_only


2. 在目标容器上

   复制

   已复制！




   spdk_rpc.py bdev_nvme_attach_controller ...
   snap_rpc.py virtio_blk_controller_create ... --suspended --live_update_listener


3. 在源容器上

   复制

   已复制！




   snap_rpc.py virtio_blk_controller_destroy --ctrl [ctrl_name]
   spdk_rpc.py bdev_nvme_detach_controller [bdev_name]


SR-IOV 动态 MSIX 管理

消息信号中断扩展 (MSIX) 是一种中断机制，允许设备使用多个中断向量，从而提供比传统中断机制（如共享中断）更高效的中断处理。在 Linux 中，内核支持 MSIX，并且 MSIX 通常用于高性能设备，例如网络适配器、存储控制器和图形卡。MSIX 具有诸如降低 CPU 利用率、提高设备性能和更好的可伸缩性等优点，使其成为现代硬件的常用选择。

然而，MSIX 中断的正确配置和管理可能具有挑战性，并且需要仔细调整才能实现最佳性能，尤其是在 SR-IOV 等多功能环境中。

默认情况下，BlueField 在所有虚拟 PCIe 功能 (VF) 之间均匀分配 MSIX 向量。这种方法不是最佳的，因为用户可以选择将 VF 附加到不同的 VM，每个 VM 具有不同数量的资源。动态 MSIX 管理允许用户独立地手动控制每个 VF 提供的 MSIX 向量的数量。

动态 MSIX 管理由几个配置步骤构建而成

1. 此时，以及将来任何时候未打开 VF 控制器（sriov_numvfs=0）时，所有 PF 相关的 MSIX 向量都可以从 VF 回收到 PF 的可用 MSIX 池。

2. 用户必须在 VF 控制器创建期间从可用池中获取一些 MSIX，并将它们提供给特定的 VF。

3. 销毁 VF 控制器时，用户可以选择将其 MSIX 释放回池中。

配置完成后，MSIX 到 VF 的链接将保持持久性，并且仅在以下情况下可能会更改

• 用户在控制器销毁期间明确请求将 VF MSIX 返回到池中。

• PF 明确地将所有 VF MSIX 回收到池中。

• 发生了 Arm 重启（FE 重置/冷启动）。

为了强调，以下情况不会更改 MSIX 配置

• 应用程序重启/崩溃。

• 在没有动态 MSIX 支持的情况下关闭和重新打开 PF/VF。

以下是动态 MSIX 配置步骤的 NVMe 示例（类似的配置也适用于 virtio-blk）

1. 将所有 VF 的 MSIX 回收至 PF 的可用 MSIX 池

   复制

   已复制！




   snap_rpc.py nvme_controller_vfs_msix_reclaim <CtrlName>


2. 查询控制器列表以获取有关 PF 资源约束的信息

   复制

   已复制！




   # snap_rpc.py nvme_controller_list -c <CtrlName>
   …     'free_msix': 100,
   …     'free_queues': 200,
   …     'vf_min_msix': 2,
   …     'vf_max_msix': 64,
   …     'vf_min_queues': 0,
   …     'vf_max_queues': 31,
   …


   其中

   • free_msix 表示 PF 的可用池中可用的 MSIX 总数，通过参数 vf_num_msix（<protocol>_controller_create RPC 的参数）分配给 VF。

   • free_queues 表示 PF 的可用池中可用的队列（或“门铃”）总数，通过参数 num_queues（<protocol>_controller_create RPC 的参数）分配给 VF。

   • vf_min_msix 和 vf_max_msix 共同定义了 vf_num_msix 参数值的可用可配置范围，该参数值可以在 <protocol>_controller_create RPC 中为每个 VF 传递。

   • vf_min_queues 和 vf_max_queues 共同定义了 num_queues 参数值的可用可配置范围，该参数值可以在 <protocol>_controller_create RPC 中为每个 VF 传递。

3. 在 VF 的创建过程中，考虑到 PF 的限制，在 VF 之间分配 MSIX

   复制

   已复制！




   snap_rpc.py nvme_controller_create_ --vf_num_msix <n> --num_queues <m> …


   注意

   强烈建议在 VF 控制器创建时同时提供 vf_num_msix 和 num_queues 参数。仅提供其中一个值可能会导致 MSIX 和队列配置之间发生冲突，这反过来可能会导致控制器/驱动程序发生故障。

   提示

   在 NVMe 协议中，MSIX 由 NVMe CQ 使用。因此，建议为每个分配的队列从 PF 的全局池 (free_msix) 中分配 1 个 MSIX。

   在 virtio 协议中，MSIX 由 virtqueue 使用，并且 BAR 配置更改通知需要一个额外的 MSIX。因此，建议为每个分配的队列从 PF 的全局池 (free_msix) 中分配 1 个 MSIX，再分配一个作为配置 MSIX。

   总而言之，队列/MSIX 比率配置的最佳实践是

   • 对于 NVMe – num_queues = vf_num_msix

   • 对于 virtio – num_queues = vf_num_msix-1

4. 在 VF 拆卸时，将 MSIX 释放回可用池

   复制

   已复制！




   snap_rpc.py nvme_controller_destroy_ --release_msix …


5. 在主机驱动程序上设置 SR-IOV

   复制

   已复制！




   echo <N> > /sys/bus/pci/devices/<BDF>/sriov_numvfs


   注意

   强烈建议在将 VF 绑定到主机/客户机驱动程序之前，预先在 SNAP 中打开所有 VF 控制器。这样，例如，如果配置错误导致没有为所有 VF 留下足够的 MSIX，则配置仍然是可逆的，因为 MSIX 仍然是可修改的。否则，驱动程序可能会尝试在所有 VF 配置完成之前使用已配置的 VF，但将无法使用所有 VF（由于缺少 MSIX）。后一种情况可能会导致主机死锁，在最坏的情况下，只能通过冷启动恢复。

   注意

   有几种方法可以安全地配置动态 MSIX（无需 VF 绑定）

   1. 禁用内核驱动程序自动将 VF 绑定到内核驱动程序

      复制

      已复制！




      # echo 0 > /sys/bus/pci/devices/sriov_driver_autoprobe


      在完成所有 VF 的 MSIX 配置后，可以将它们绑定到 VM，甚至绑定回 hypervisor

      复制

      已复制！




      echo "0000:01:00.0" > /sys/bus/pci/drivers/nvme/bind


   2. 使用 VFIO 驱动程序（而不是内核驱动程序）进行 SR-IOV 配置。

   例如

   复制

   已复制！




   # echo 0000:af:00.2 > /sys/bus/pci/drivers/vfio-pci/bind				# Bind PF to VFIO driver
   # echo 1 > /sys/module/vfio_pci/parameters/enable_sriov
   # echo <N> > /sys/bus/pci/drivers/vfio-pci/0000:af:00.2/sriov_numvfs	# Create VFs device for it


恢复

NVMe 恢复

NVMe 恢复允许在 SNAP 应用程序关闭后（无论是正常关闭还是崩溃后，例如 kill -9）恢复 NVMe 控制器。

要使用 NVMe 恢复，必须在挂起状态下重新创建控制器，并使用与崩溃前相同的配置（即，相同的 bdev、队列数和具有相同 uuid 的命名空间等）。

NVMe 恢复使用 BlueField 上 /dev/shm 下的文件来恢复控制器的内部状态。当 BlueField 重置时，共享内存文件将被删除。因此，BF 重置后不支持恢复。

Virtio-blk 崩溃恢复

以下选项可用于启用 virtio-blk 崩溃恢复。

使用 --force_in_order 的 Virtio-blk 崩溃恢复

对于使用 --force_in_order 的 virtio-blk 崩溃恢复，禁用 VBLK_RECOVERY_SHM 环境变量，并使用 --force_in_order 参数创建控制器。

在 virtio-blk SNAP 中，应用程序不能保证在突然崩溃（例如 kill -9）后正确恢复。

要启用 virtio-blk 崩溃恢复，请设置以下内容




snap_rpc.py virtio_blk_controller_create --force_in_order …


Virtio-blk 无需 --force_in_order 的崩溃恢复

对于无需 --force_in_order 的 virtio-blk 崩溃恢复，启用 VBLK_RECOVERY_SHM 环境变量，并创建一个不带 --force_in_order 参数的控制器。

Virtio-blk 恢复允许在 SNAP 应用程序关闭后（无论是正常关闭还是崩溃后，例如 kill -9）恢复 virtio-blk 控制器。

要使用无需 --force_in_order 标志的 virtio-blk 恢复，必须启用 VBLK_RECOVERY_SHM，并且必须使用与崩溃前相同的配置（即相同的 bdev、队列数等）重新创建控制器。

当启用 VBLK_RECOVERY_SHM 时，virtio-blk 恢复使用 BlueField 上 /dev/shm 中的文件来恢复控制器的内部状态。当 BlueField 重置时，共享内存文件将被删除。因此，BlueField 重置后不支持恢复。

SNAP 配置恢复

SNAP 配置恢复机制目前支持 virtio-blk，并允许使用已保存的配置文件恢复 SNAP 的状态。此功能允许 SNAP 在重启时重新加载其先前的状态，而无需通过 RPC 重新配置。

配置恢复步骤

1. 设置环境变量

   1. 为环境变量 SNAP_RPC_INIT_CONF_JSON 定义一个目录路径。

      • 该目录应该是临时的，并在 BlueField 重置后清除（例如，/dev/shm），因为配置在重置后将失效。

      • 如果在重启 SNAP 后需要新配置，请删除此目录中现有的 snap_config.json 文件。

   2. 为 SPDK_RPC_INIT_CONF_JSON 设置文件路径。对于首次运行，这应指向现有的配置文件

      复制

      已复制！




      export SPDK_RPC_INIT_CONF_JSON=<spdk_config.json>


2. 创建并保存所需的配置

   1. 使用 SPDK/SNAP RPC 来配置所需的状态。

   2. 保存配置

      复制

      已复制！




      spdk_rpc.py save_config > <spdk_config.json>


      这确保仅在所有更改都已成功应用后才保存配置。

3. 使用已保存的配置重启 SNAP

   • 重启 SNAP 后，它将自动从 SNAP_RPC_INIT_CONF_JSON 文件加载配置。

   • 在初始配置之后，无需重新运行 SNAP RPC 或在初始化文件中设置 RPC。

此方法通过避免重新配置的需要，显著提高了恢复时间。

提高 SNAP 恢复时间

下表概述了旨在加速 SNAP 初始化和终止后恢复过程的功能。




spdk_rpc.py save_config > config.json





{
	"method": "mlx5_scan_accel_module",
	"params": {
	 "qp_size": 64,
	 "cq_size": 1024,
 	 "num_requests": 2048,
 	 "enable_driver": false,
 	 "split_mb_blocks": 0,
 	 "siglast": false,
 	 "qp_per_domain": false,
	 "disable_signature": true,
	 "disable_crypto": true,
	 "enable_module": false
	}


SNAP ML 优化器

SNAP ML 优化器是一个旨在微调 SNAP 轮询器参数的工具，可根据特定环境和工作负载增强 SNAP I/O 处理性能并提高控制器吞吐量。

在工作负载执行期间，优化器迭代地调整配置（操作）并评估其对性能（奖励）的影响。通过预测下一个要测试的最佳配置，它可以有效地缩小到最佳设置，而无需探索每种可能的组合。

一旦确定了最佳配置，就可以将其应用于目标系统，从而提高类似条件下的性能。目前，该工具支持“IOPS”作为奖励指标，其目标是最大化 IOPS。

SNAP ML 优化器准备步骤

机器要求

设备应能够 SSH 连接到 BlueField

• Python 3.10 或更高版本

• 至少 6 GB 的可用存储空间

设置 SNAP ML 优化器

要设置 SNAP ML 优化器

1. 将 snap_ml 文件夹从容器复制到共享的 nvda_snap 文件夹，然后再复制到请求的机器

   复制

   已复制！




   crictl exec -it $(crictl ps -s running -q --name snap) cp -r /opt/nvidia/nvda_snap/bin/snap_ml /etc/nvda_snap/


2. 将目录更改为 snap_ml 文件夹

   复制

   已复制！




   cd tools/snap_ml


3. 为 SNAP ML 优化器创建一个虚拟环境。

   复制

   已复制！




   python3 -m venv snap_ml


   这确保所需的依赖项安装在隔离的环境中。

4. 激活虚拟环境以开始在此隔离环境中工作

   复制

   已复制！




   source snap_ml/bin/activate


5. 安装 Python 包要求

   复制

   已复制！




   pip3 install --no-cache-dir -r requirements.txt


   这可能需要一些时间，具体取决于您的系统性能。

6. 运行 SNAP ML 优化器。

   复制

   已复制！




   python3 snap_ml.py --help


   使用 --help 标志查看可用选项和用法信息

   复制

   已复制！




   --version Show the version and exit.
   -f, --framework <TEXT> Name of framework (Recommended: ax , supported: ax, pybo).
   -t, --total-trials <INTEGER> Number of optimization iterations. The recommended range is 25-60.
   --filename <TEXT> where to save the results (default: last_opt.json).
   --remote <TEXT> connect remotely to the BlueField card, format: <bf_name>:<username>:<password>
   --snap-rpc-path <TEXT> Snap RPC prefix (default: container path).
   --log-level <TEXT> CRITICAL | ERROR | WARN | WARNING | INFO | DEBUG
   --log-dir <TEXT> where to save the logs.


SNAP ML 优化器相关 RPC

snap_actions_set

snap_actions_set 命令用于动态调整 SNAP 参数（称为“操作”），这些参数控制轮询行为。此命令是 SNAP-AI 工具的核心功能，可实现特定环境和工作负载的自动优化，以及轮询参数的手动调整。

命令参数

snap_reward_get

snap_reward_get 命令检索性能计数器，特别是完成计数器（或“奖励”），优化器使用这些计数器来监视和增强 SNAP 性能。

此命令不需要参数。

为 ML 优化器优化 SNAP 参数

要优化 SNAP 的参数以适应您的环境，请使用以下命令




python3 snap_ml.py --framework ax --total-trials 40 --filename example.json --remote <bf_hostname>:<username>:<password> --log-dir <log_directory>


结果和优化后操作

优化过程完成后，该工具会自动应用优化的参数。这些参数也以 example.json 文件格式保存在以下位置




{
    "poll_size": 30,
    "poll_ratio": 0.6847347955107689,
    "max_inflights": 32768,
    "max_iog_batch": 512,
    "max_new_ios": 32
}


此外，该工具还在名为 example_<timestamp>.json 的带时间戳的文件中记录所有迭代，包括所采取的操作和收到的奖励。

手动应用优化的参数

用户可以通过显式调用 snap_actions_set RPC 并使用优化的参数，在 SNAP 服务的新实例上应用优化的参数，如下所示




snap_rpc.py snap_actions_set –poll_size 30 –poll_ratio 0.6847 --max_inflights 32768 –max_iog_batch 512 –max_new_ios 32


停用 Python 环境

用户完成 SNAP ML 优化器的使用后，可以通过运行以下命令停用 Python 虚拟环境




deactivate


插件

插件是模块化组件或附加组件，可增强 SNAP 应用程序的功能。它们与主软件无缝集成，允许添加其他功能，而无需更改核心代码库。插件设计为仅与源代码包一起使用，因为它允许在构建过程中进行自定义，例如根据需要启用或禁用插件。

在容器化环境中，SNAP 应用程序作为具有固定配置的预构建二进制文件交付。由于容器中的二进制文件是预编译的，因此无法添加或删除插件。容器化软件仅支持在其构建期间包含的插件。对于需要插件灵活性的环境（例如添加自定义插件），必须使用源代码包。

要构建带有插件的 SNAP 源代码包，请执行以下操作，而不是遵循 基本构建步骤

1. 移动到源码文件夹。运行

   复制

   已复制！




   cd /opt/nvidia/nvda_snap/src/


2. 构建要启用插件的源代码。运行

   复制

   已复制！




   meson setup /tmp/build -Denable-bdev-null=true -Denable-bdev-malloc=true


3. 编译源码。运行

   复制

   已复制！




   meson compile -C /tmp/build


4. 安装源码。运行

   复制

   已复制！




   meson install -C /tmp/build


5. 配置 SNAP 环境变量并运行 SNAP 服务，如“配置 SNAP 环境变量”和“运行 SNAP 服务”部分中所述。

Bdev

SNAP 支持各种类型的块设备 (bdev)，在与存储后端交互时提供灵活性和可扩展性。这些 bdev 插件提供不同的存储仿真选项，允许自定义，而无需修改核心软件。

SPDK

• SPDK 是 SNAP 使用的默认插件。如果未显式指定特定插件，SNAP 将默认使用 SPDK 进行块设备操作。

• 有关更多信息，请参阅 spdk_bdev。

Malloc

• Malloc 插件仅用于性能分析和调试目的；它不适合生产环境使用

• 它通过在内存中分配缓冲区并将其作为块设备公开来创建内存支持的块设备

• 由于数据存储在内存中，因此在系统关闭时会丢失

• 可以使用 enable-bdev-malloc 构建选项启用此插件

Malloc 配置示例

1. 创建 Malloc bdev 并将其与 NVMe 控制器一起使用

   复制

   已复制！




   # snap_rpc.py snap_bdev_malloc_create --bdev test 64 512
   # snap_rpc.py nvme_subsystem_create -s nqn.2020-12.mlnx.snap
   # snap_rpc.py nvme_namespace_create -s nqn.2020-12.mlnx.snap -t malloc -b test -n 1
   # snap_rpc.py nvme_controller_create --pf_id=0 -s nqn.2020-12.mlnx.snap --mdts=7
   # snap_rpc.py nvme_controller_attach_ns -c NVMeCtrl1 -n 1


2. 删除 Malloc bdev

   复制

   已复制！




   # snap_rpc.py snap_bdev_malloc_destroy test


3. 调整 Malloc bdev 大小

   复制

   已复制！




   # snap_rpc.py snap_bdev_malloc_resize test 32


   这将删除现有的 bdev 并创建一个具有指定大小的新 bdev。现有 bdev 上的数据将丢失。
