DPU 内核表示器模型

BlueField 使用 netdev 表示器来映射每个主机侧的物理和虚拟功能。

1. 作为隧道，用于为在 Arm 内核上运行的虚拟交换机或应用程序传递流量到主机侧相关的 PF 或 VF。

2. 作为通道，用于使用规则配置嵌入式交换机到相应的被表示功能。

这些表示器用作连接到 OVS 或任何其他在 Arm 内核上运行的虚拟交换机的虚拟端口。

当在 DPU 模式下运行时，我们为 BlueField 的每个网络端口看到 2 个表示器：一个用于上行链路，另一个用于主机侧 PF（即使 PF 未在主机侧探测到也会创建 PF 表示器）。对于在主机侧创建的每个 VF，将在 Arm 侧创建一个相应的表示器。表示器的命名约定如下

• 上行链路表示器：p<端口号>

• PF 表示器：pf<端口号>hpf

• VF 表示器：pf<端口号>vf<功能号>

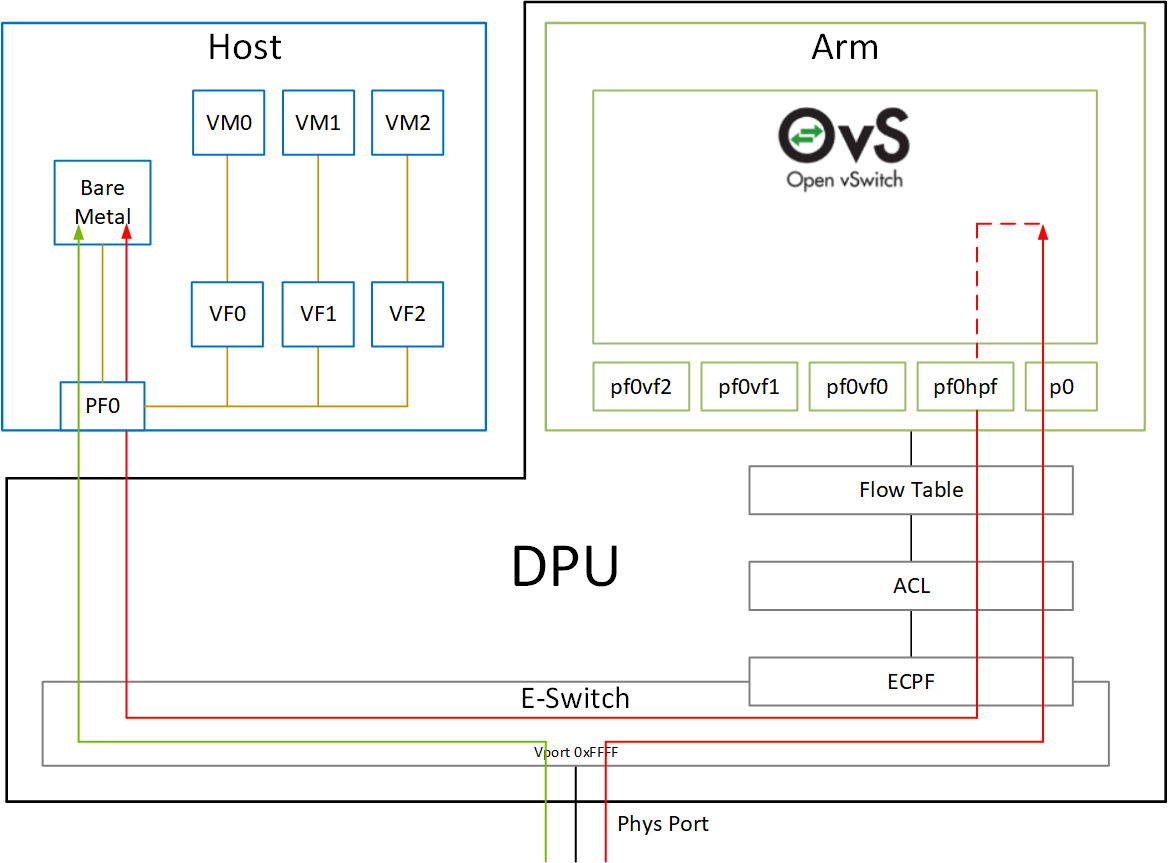

下图显示了主机侧公开的 PCIe 功能和表示器之间的映射。为了简单起见，显示了单端口模型（为第二个端口复制）。

红色箭头演示了通过表示器的包流，而绿色箭头演示了当转向规则被卸载到嵌入式交换机时的包流。有关这方面的更多详细信息，请参阅交换机卸载部分。
