自带模型 (BYOM)

Holoscan 平台针对执行 AI 推理工作流进行了优化。本节介绍用户如何轻松修改 bring_your_own_model 示例来创建自己的 AI 应用程序。

在本示例中，我们将介绍

使用 FormatConverterOp、InferenceOp、SegmentationPostprocessorOp 算子将 AI 推理添加到工作流中。
如何修改本示例中的现有代码以创建超声分割应用程序，从而可视化脊柱侧弯分割模型的结果。

注意

示例源代码和运行说明可以在 GitHub 上的 examples 目录中找到，或者在 NGC 容器和 Debian 软件包中的 /opt/nvidia/holoscan/examples 下找到，以及它们的可执行文件。

算子和工作流

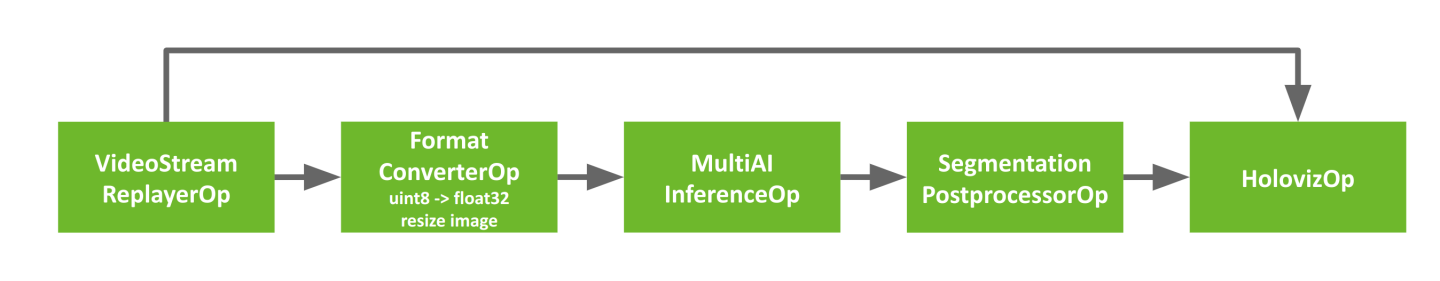

下图显示了 byom.py 示例中使用的算子和工作流。

图 10 BYOM 推理工作流

示例代码已包含创建上述管道所需的管道，其中视频由 VideoStreamReplayer 加载并传递到两个分支。第一个分支直接进入 Holoviz 以显示原始视频。此工作流中的第二个分支通过 AI 推理，可用于生成叠加层，例如边界框、分割掩码或文本，以添加其他信息。

第二个分支有三个我们尚未遇到的算子。

格式转换器：输入视频流经过预处理阶段，将张量转换为适当的形状/格式，然后再馈送到 AI 模型中。此处用于将图像的数据类型从 uint8 转换为 float32，并调整大小以匹配模型的期望。
推理：此算子使用提供的模型对输入视频流执行 AI 推理。它支持对多个输入视频流和模型进行推理。
分割后处理器：此后处理阶段获取推理的输出，可以是最终的 softmax 层（多类）或 sigmoid（2 类），并发出一个包含最高概率类别索引的 uint8 值的张量。分割后处理器的输出随后被馈送到 Holoviz 可视化器以创建叠加层。

先决条件

要跟随本示例，您可以运行以下命令下载超声数据集

复制
已复制！


            ./scripts/download_ngc_data --url nvidia/clara-holoscan/holoscan_ultrasound_sample_data:20220608

您还可以根据您自己的输入视频和模型调整算子参数，并将您的视频和模型转换为 Holoscan 可以理解的格式，从而使用您自己的数据集进行操作。

输入视频

视频流重放器支持读取编码为 GXF 实体的视频文件。这些文件与超声数据集一起提供，作为 ultrasound_256x256.gxf_entities 和 ultrasound_256x256.gxf_index 文件。

注意

要使用您自己的视频数据，您可以使用 convert_video_to_gxf_entities.py 脚本（安装在 /opt/nvidia/holoscan/bin 中或在 GitHub 上）来编码您的视频。请注意 - 使用此脚本 - 生成的 GXF 张量文件中的元数据将指示应在读取时将数据复制到 GPU。

输入模型

目前，Holoscan 中的推理算子能够加载 ONNX 模型，或为将运行模型的 GPU 架构构建的 TensorRT 引擎文件。TensorRT 引擎在应用程序运行时从 ONNX 自动生成。

如果您要将模型从 PyTorch 转换为 ONNX，则您的输入很可能是 NCHW 格式，并且需要转换为 NHWC 格式。我们提供了一个名为 graph_surgeon.py 的示例转换脚本，安装在 /opt/nvidia/holoscan/bin 中或在 GitHub 上提供。您可能需要根据需要修改尺寸，然后再修改模型。

提示

为了更好地理解您的模型，以及此步骤是否必要，可以使用 netron.app 等网站。

了解应用程序代码

在修改应用程序之前，让我们看一下现有代码，以更好地了解其工作原理。

Python

复制
已复制！


            import os
from argparse import ArgumentParser

from holoscan.core import Application

from holoscan.operators import (
    FormatConverterOp,
    HolovizOp,
    InferenceOp,
    SegmentationPostprocessorOp,
    VideoStreamReplayerOp,
)
from holoscan.resources import UnboundedAllocator


class BYOMApp(Application):
    def __init__(self, data):
        """Initialize the application

Parameters
----------
data : Location to the data
"""

        super().__init__()

        # set name
        self.name = "BYOM App"

        if data == "none":
            data = os.environ.get("HOLOSCAN_INPUT_PATH", "../data")

        self.sample_data_path = data

        self.model_path = os.path.join(os.path.dirname(__file__), "../model")
        self.model_path_map = {
            "byom_model": os.path.join(self.model_path, "identity_model.onnx"),
        }

        self.video_dir = os.path.join(self.sample_data_path, "racerx")
        if not os.path.exists(self.video_dir):
            raise ValueError(f"Could not find video data:{self.video_dir=}")

内置的 FormatConvertOp、InferenceOp 和 SegmentationPostprocessorOp 算子在第 7、9 和 10 行导入。这 3 个算子分别构成了我们 AI 管道的预处理、推理和后处理阶段。
UnboundedAllocator 资源在第 13 行导入。我们的应用程序的算子使用它进行内存分配。
identity 模型的路径在第 35-38 行定义。此模型将其输入张量传递给其输出，并充当本示例的占位符。
视频文件的目录在第 40 行定义。

接下来，我们看一下应用程序 YAML 文件中定义的算子及其参数。

Python
YAML

复制
已复制！


            def compose(self):
        host_allocator = UnboundedAllocator(self, name="host_allocator")

        source = VideoStreamReplayerOp(
            self, name="replayer", directory=self.video_dir, **self.kwargs("replayer")
        )

        preprocessor = FormatConverterOp(
            self, name="preprocessor", pool=host_allocator, **self.kwargs("preprocessor")
        )

        inference = InferenceOp(
            self,
            name="inference",
            allocator=host_allocator,
            model_path_map=self.model_path_map,
            **self.kwargs("inference"),
        )

        postprocessor = SegmentationPostprocessorOp(
            self, name="postprocessor", allocator=host_allocator, **self.kwargs("postprocessor")
        )

        viz = HolovizOp(self, name="viz", **self.kwargs("viz"))

UnboundedAllocator 资源类的实例被创建（第 2 行），并由后续算子用于内存分配。此分配器根据需要在主机上动态分配内存。对于延迟成为问题的应用程序，可以使用支持内存池的分配器，例如 BlockMemoryPool 或 RMMAllocator。
预处理器算子（第 8 行）负责将来自源视频的输入视频转换为 AI 模型可以使用的格式。
推理算子（第 12 行）将来自预处理器的输出馈送到 AI 模型以执行推理。
后处理器算子（第 20 行）对来自推理算子的输出进行后处理，然后将其向下游传递到可视化器。在这里，分割后处理器检查模型输出的概率，以确定哪个类别最有可能，并发出此类别索引。然后，Holoviz 算子使用它来创建分割掩码叠加层。

复制
已复制！


            %YAML 1.2
replayer:  # VideoStreamReplayer
  basename: "racerx"
  frame_rate: 0 # as specified in timestamps
  repeat: true # default: false
  realtime: true # default: true
  count: 0 # default: 0 (no frame count restriction)

preprocessor:  # FormatConverter
  out_tensor_name: source_video
  out_dtype: "float32"
  resize_width: 512
  resize_height: 512

inference:  # Inference
  backend: "trt"
  pre_processor_map:
    "byom_model": ["source_video"]
  inference_map:
    "byom_model": ["output"]

postprocessor:  # SegmentationPostprocessor
  in_tensor_name: output
  # network_output_type: None
  data_format: nchw

viz:  # Holoviz
  width: 854
  height: 480
  color_lut: [
    [0.65, 0.81, 0.89, 0.1],
    ]

预处理器将张量转换为 float32 值（第 11 行），并确保图像调整大小为 512x512（第 12-13 行）。
pre_processor_map 参数（第 17-18 行）将模型名称映射到输入张量名称。此处，“source_video”与预处理器的输出张量名称匹配（第 10 行）。inference_map 参数将模型名称映射到输出张量名称。此处，“output”与后处理器的输入张量名称匹配（第 23 行）。有关 InferenceOp 参数的更多详细信息，请参阅自定义推理算子或参考推理。
network_output_type 参数在第 24 行被注释掉，以提醒我们自己，第二个分支目前没有生成任何有趣的东西。如果未指定，则此参数对于 SegmentationPostprocessorOp 默认为 “softmax”。
在第 30-32 行定义的颜色查找表在此处用于创建分割掩码叠加层。表中的每个条目的值都是介于 0.0 和 1.0 之间的 RGBA 值。对于 alpha 值，0.0 是完全透明，1.0 是完全不透明。

最后，我们定义应用程序和工作流。

Python

复制
已复制！


            # Define the workflow
        self.add_flow(source, viz, {("output", "receivers")})
        self.add_flow(source, preprocessor, {("output", "source_video")})
        self.add_flow(preprocessor, inference, {("tensor", "receivers")})
        self.add_flow(inference, postprocessor, {("transmitter", "in_tensor")})
        self.add_flow(postprocessor, viz, {("out_tensor", "receivers")})


def main(config_file, data):
    app = BYOMApp(data=data)
    # if the --config command line argument was provided, it will override this config_file
    app.config(config_file)
    app.run()


if __name__ == "__main__":
    # Parse args
    parser = ArgumentParser(description="BYOM demo application.")
    parser.add_argument(
        "-d",
        "--data",
        default="none",
        help=("Set the data path"),
    )

    args = parser.parse_args()
    config_file = os.path.join(os.path.dirname(__file__), "byom.yaml")
    main(config_file=config_file, data=args.data)

第 2 行的 add_flow() 定义了第一个分支以显示原始视频。
第 3-6 行的 add_flow() 命令定义了第二个分支以显示分割掩码叠加层。

修改应用程序以进行超声分割

要创建超声分割应用程序，我们需要更换输入视频和模型以使用超声文件，并调整参数以确保输入视频正确调整大小以符合模型的期望。

我们将需要修改 Python 和 YAML 文件，以将我们的应用程序更改为超声分割应用程序。

Python
YAML

复制
已复制！


            class BYOMApp(Application):
    def __init__(self, data):
        """Initialize the application

Parameters
----------
data : Location to the data
"""

        super().__init__()

        # set name
        self.name = "BYOM App"

        if data == "none":
            data = os.environ.get("HOLOSCAN_INPUT_PATH", "../data")

        self.sample_data_path = data

        self.model_path = os.path.join(self.sample_data_path, "ultrasound_segmentation", "model")
        self.model_path_map = {
            "byom_model": os.path.join(self.model_path, "us_unet_256x256_nhwc.onnx"),
       }

        self.video_dir = os.path.join(self.sample_data_path, "ultrasound_segmentation", "video")
        if not os.path.exists(self.video_dir):
            raise ValueError(f"Could not find video data:{self.video_dir=}")

更新 self.model_path_map 以指向超声分割模型（第 20-23 行）。
更新 self.video_dir 以指向超声视频文件的目录（第 25 行）。

复制
已复制！


            replayer:  # VideoStreamReplayer
  basename: "ultrasound_256x256"
  frame_rate: 0 # as specified in timestamps
  repeat: true # default: false
  realtime: true # default: true
  count: 0 # default: 0 (no frame count restriction)

preprocessor:  # FormatConverter
  out_tensor_name: source_video
  out_dtype: "float32"
  resize_width: 256
  resize_height: 256

inference:  # Inference
  backend: "trt"
  pre_processor_map:
    "byom_model": ["source_video"]
  inference_map:
    "byom_model": ["output"]

postprocessor:  # SegmentationPostprocessor
  in_tensor_name: output
  network_output_type: softmax
  data_format: nchw

viz:  # Holoviz
  width: 854
  height: 480
  color_lut: [
    [0.65, 0.81, 0.89, 0.1],
    [0.2, 0.63, 0.17, 0.7]
    ]

将 basename 更新为超声视频文件的基本名称（第 2 行）。
AI 模型期望图像的宽度和高度为 256x256，更新预处理器的参数以将输入调整大小为 256x256（第 11-12 行）。
AI 模型的最终输出层是 softmax，因此我们将其指示给后处理器（第 23 行）。
由于此模型在两个类别之间进行预测，因此我们需要在 Holoviz 的颜色查找表中添加另一个条目（第 31 行）。请注意，第一个颜色条目的 alpha 值为 0.1（第 30 行），因此背景类别的掩码可能不可见。我们刚刚添加的第二个条目是绿色，alpha 值为 0.7，因此它将很容易看到。

以上更改足以将 BYOM 示例更新为超声分割应用程序。

一般来说，在部署您自己的 AI 模型时，您需要考虑第二个分支中的算子。本示例使用了一个非常典型的 AI 工作流

输入：这可以是磁盘上的视频、来自捕获设备的输入流或其他数据流。
预处理：您可能需要预处理输入流，以将张量转换为 AI 模型期望的形状和格式（例如，转换数据类型和调整大小）。
推理：您的模型需要采用 ONNX 或 TensorRT 格式。
后处理：一个后处理模型输出的算子，使其成为可以被下游算子轻松使用的格式。
输出：后处理后的流可以显示或被其他下游算子使用。

Holoscan SDK 附带了许多内置算子，您可以使用它们来配置自己的工作流。如果需要，您可以编写自己的自定义算子，或访问 Holohub 以获取其他实现和算子的想法。

运行应用程序

按照上述指示修改应用程序后，运行该应用程序应显示带有分割掩码叠加层的超声视频，类似于下图。

图 11 超声分割

注意

如果您在未修改的情况下运行 byom.py 应用程序，并且正在使用 debian 安装，您可能会遇到以下错误消息

复制
已复制！


            [error] Error in Inference Manager ... TRT Inference: failed to build TRT engine file.

在这种情况下，修改模型目录的写入权限应该会有所帮助（谨慎使用）

复制
已复制！


            sudo chmod a+w /opt/nvidia/holoscan/examples/bring_your_own_model/model

自定义推理算子

内置的 InferenceOp 算子提供了推理的功能。此算子有一个 receivers 端口，可以连接到任意数量的上游端口以实现多 AI 推理，以及一个 transmitter 端口以将结果发送到下游。以下是算子的一些参数的描述以及如何使用它们的一般指南。

backend：如果输入模型为 tensorrt engine file 格式，请选择 trt 作为后端。如果输入模型为 onnx 格式，请选择 trt 或 onnx 作为后端。
allocator：可以传递给此算子以指定如何分配输出张量。
model_path_map：包含字典键，其中包含引用每个模型的唯一字符串。这些值设置为磁盘上模型文件的路径。所有模型都必须是 onnx 或 tensorrt engine file 格式。如果 TensorRT 引擎文件不存在，Holoscan 推理模块将执行 onnx 到 tensorrt 模型转换。
pre_processor_map：此字典应包含与 model_path_map 相同的键，映射到每个模型的输出张量名称。
inference_map：此字典应包含与 model_path_map 相同的键，映射到每个模型的输出张量名称。
enable_fp16：布尔变量，指示是否应使用半精度来加速推理。默认值为 False，并使用单精度（32 位 fp）值。
input_on_cuda：指示输入张量是在设备上还是在主机上。
output_on_cuda：指示输出张量是在设备上还是在主机上。
transmit_on_cuda：如果为 True，则表示来自推理的数据传输将在设备上进行，否则表示来自推理的数据传输将在主机上进行。

scale_min: 0.0 scale_max: 255.0

网络输出类型

模型通常具有不同的输出类型，例如 Sigmoid、Softmax 或其他类型，您可能需要检查模型的最后几层以确定哪种类型适用于您的情况。

正如我们上面的超声分割示例一样，我们在 YAML 文件中添加了以下内容：network_output_type: softmax
