自定义拓扑 (旧版)

NVIDIA Air 完全支持创建自定义拓扑。此功能增强了预构建的演示基础设施。

要访问自定义拓扑，请在“创建模拟”页面上单击构建您自己的卡片

您也可以单击 air.nvidia.com/build 链接。

自定义拓扑着陆页

自定义拓扑着陆页是一个空白画布，您可以使用它来设计任何网络。

画布概览

左侧面板列出了可用于创建自定义拓扑的节点

• Cumulus VX 交换机
• Ubuntu 服务器
• SONiC 交换机
• 通用节点

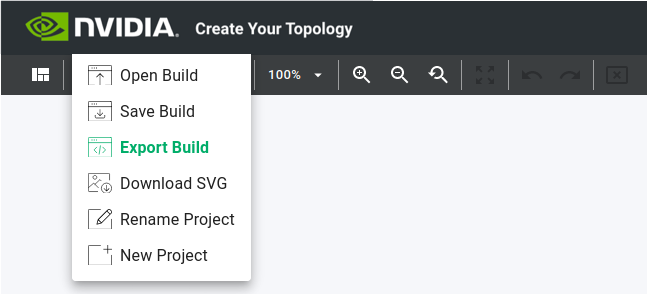

自定义拓扑着陆页顶部的工具栏管理拓扑。单击默认名称 我的拓扑项目 以获取其他管理选项。

• 打开构建 上传 JSON 结构的自定义拓扑构建。这与导入 topology.dot Graphviz 格式文档不同。JSON 格式结构是自定义拓扑构建器工具独有的。
• 保存构建 导出表示画布的 JSON 结构的自定义拓扑。仅使用自定义拓扑构建器应用程序读取和解释此 JSON 文件；请勿在文本编辑器中打开和编辑该文件。
• 导出构建 将拓扑导出为 Graphviz 格式 topology.dot 文件。您可以将此文件导入 NVIDIA Air 模拟平台以启动自定义拓扑。
• 下载 SVG 下载 SVG 格式的图像，该图像定义您的拓扑。
• 重命名项目 重命名项目。
• 新建项目 创建一个新的项目。

添加节点

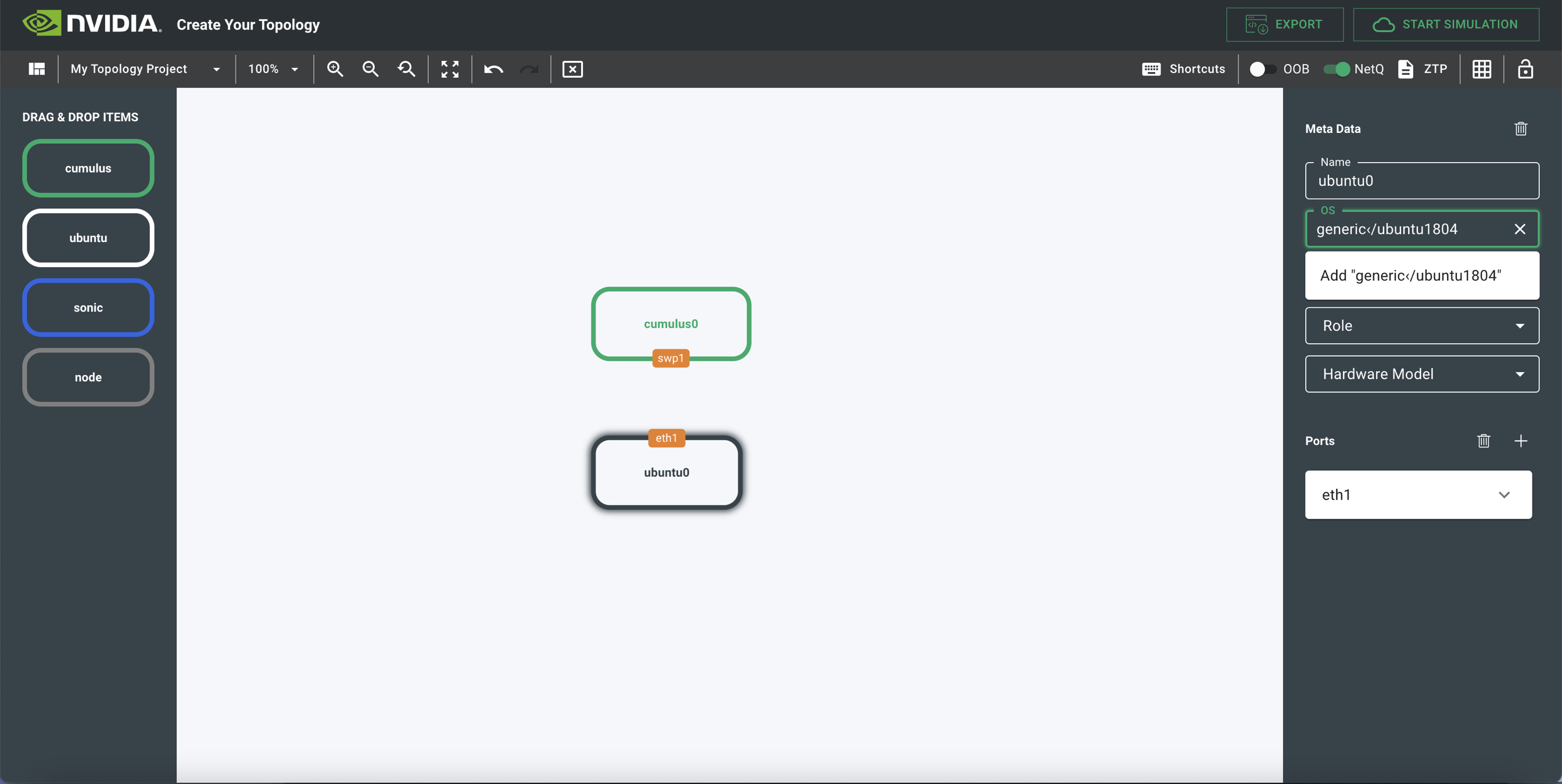

要添加节点，请从左侧面板中拖放它。

编辑节点

添加节点后，您可以根据需要对其进行编辑。单击节点以选中它，并使用右侧面板中的选项对其进行配置。

• 名称 是节点的主机名。

• 操作系统 是节点上的操作系统版本。支持的操作系统版本在下拉列表中。

• 内存 是节点上的 RAM 量。默认值为 1GB。

• CPU 是分配给节点的 CPU 数量。默认值为 1 个 CPU。

• 角色 是一项高级功能，用于定义节点在启动顺序中的角色。您通常不必分配角色。

• 硬件型号 根据您选择的交换机的特定硬件型号预先填充端口。这不会影响模拟，但充当宏来预先填充每个交换机型号的端口数量。

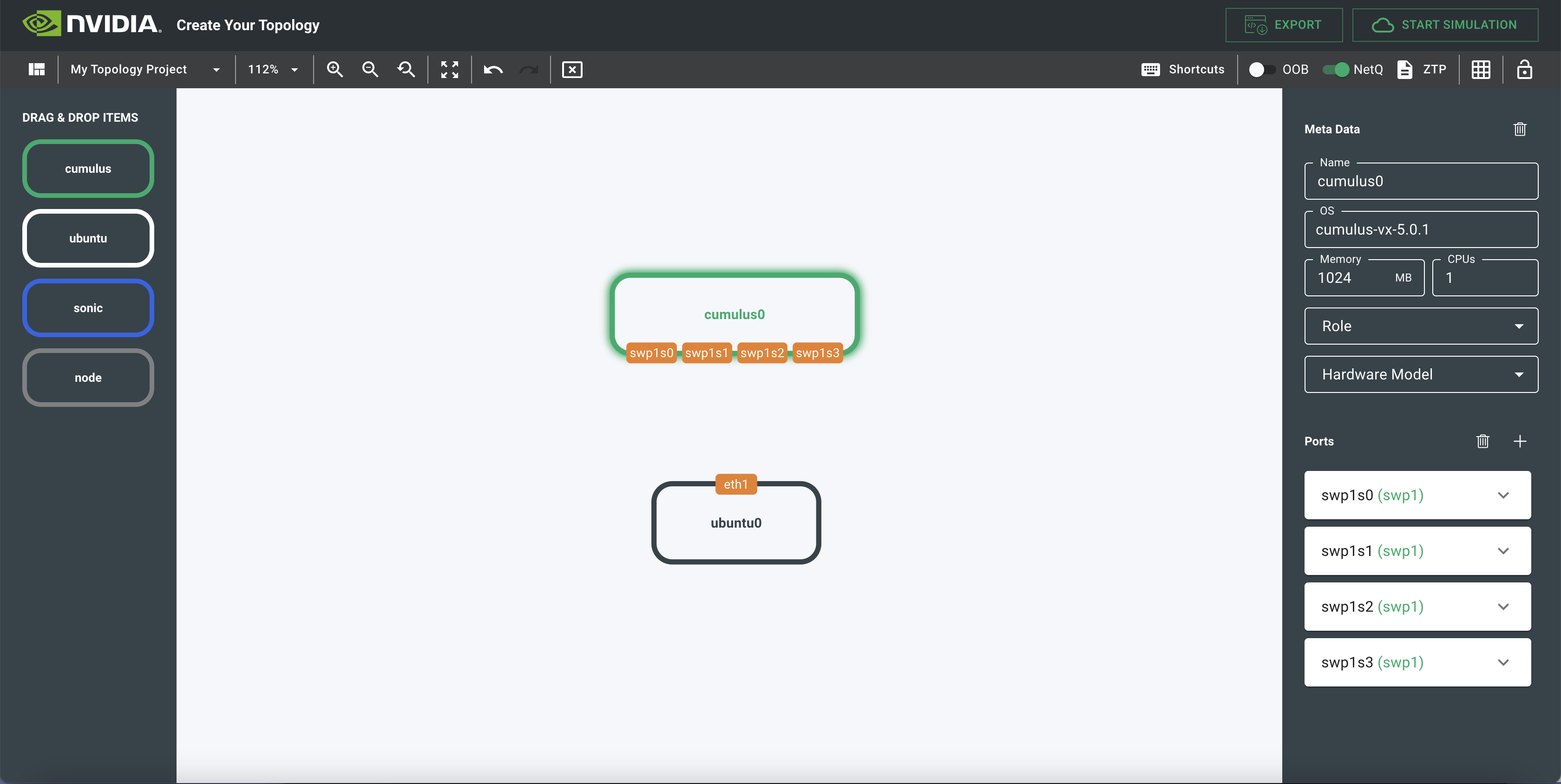

• 端口 添加、重命名和编辑图表中端口的位置和信息。按下 breakout 按钮 (<-||->) 以模拟将一个端口分解为四个端口的组。



连接节点

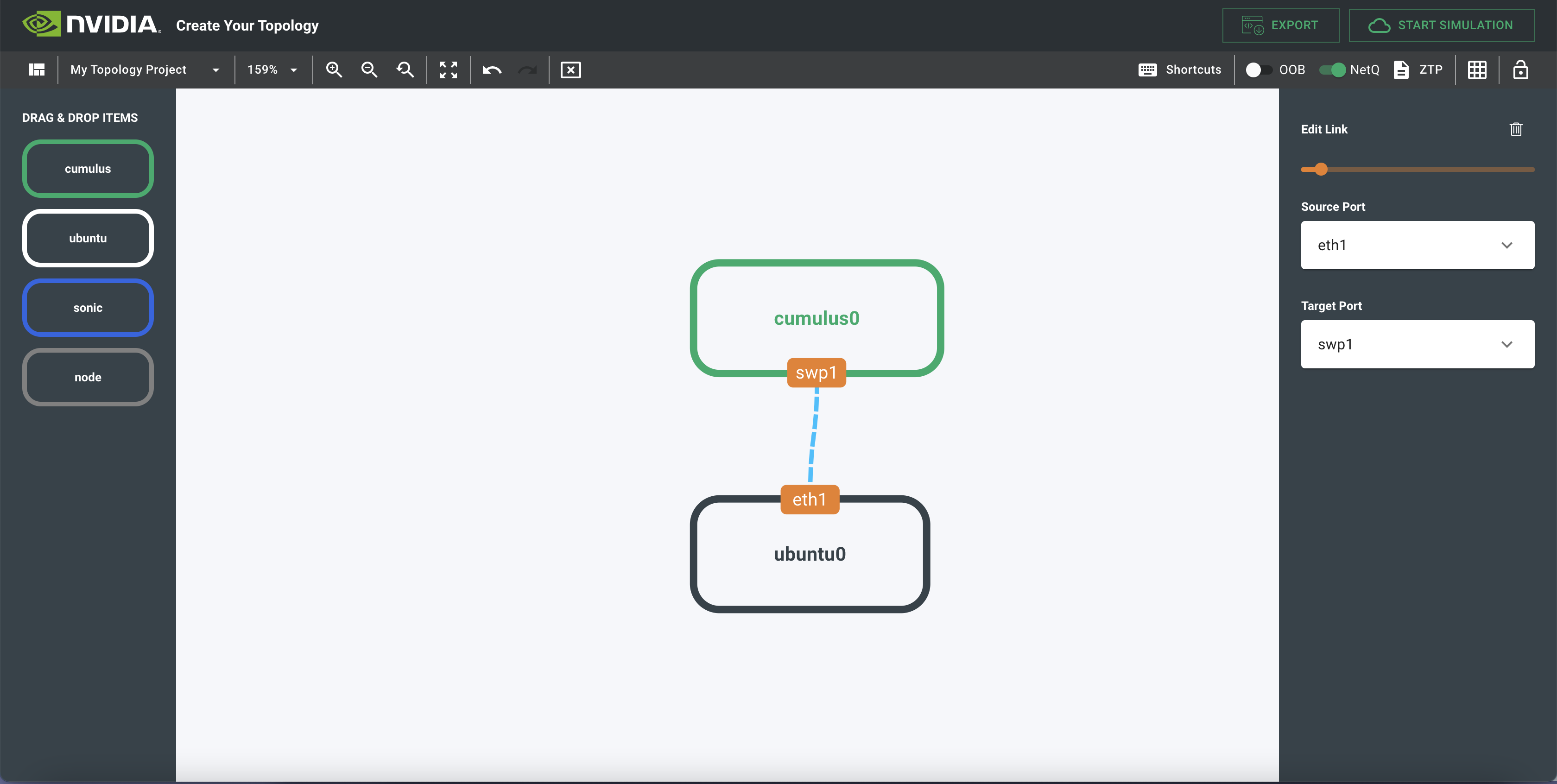

要将两个节点连接在一起，请单击一个节点上的端口并将其拖到另一个节点上的端口。这将在两个端口之间绘制一条线以显示连接。

ZTP 脚本

您可以包含自定义 ZTP 脚本作为网络设计的一部分。当您创建模拟时，NVIDIA Air 会将 ZTP 脚本（完全按照粘贴到文本字段中的内容）复制到 oob-mgmt-server 上。任何在 OOB 管理网络上发出 ZTP 请求的网络节点都可以通过在 oob-mgmt-server 上运行的 DHCP 服务器和 Web 服务器访问此 ZTP 脚本。

要上传 ZTP 脚本，请单击画布右上角的 ZTP

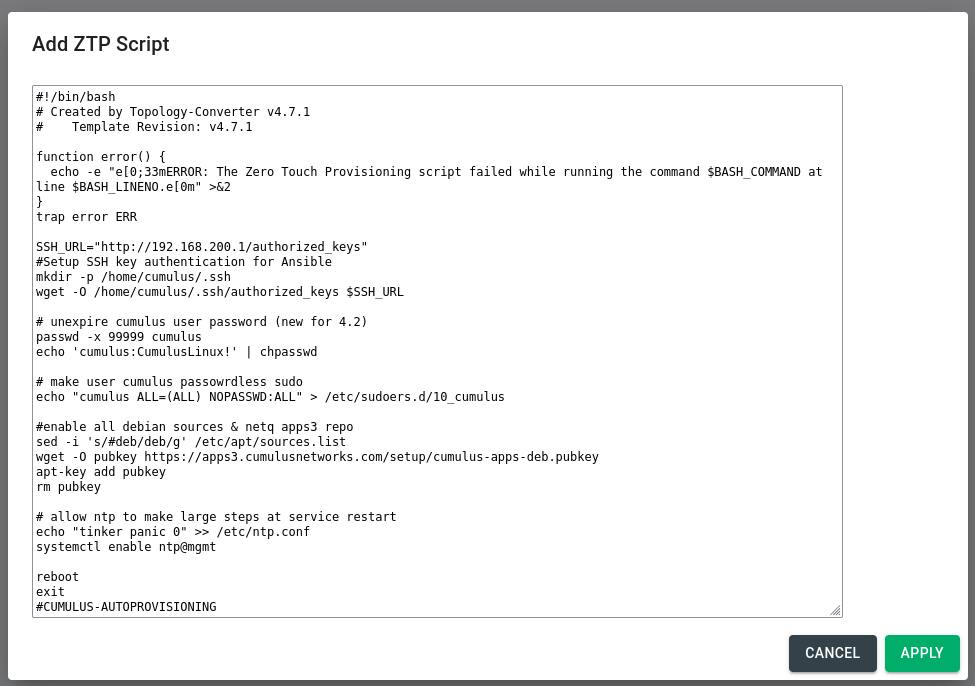

将打开一个弹出窗口，您可以在其中粘贴 ZTP 脚本的内容。弹出窗口包含一个默认脚本。默认脚本是指南，用于在 Cumulus Linux 上实现常见的 ZTP 功能，例如

• 禁用密码过期
• 使 cumulus 用户在 sudo 时无需密码
• 下载用于基于密钥的 SSH 的 SSH 密钥

应用 ZTP 脚本后，画布右上角的 ZTP 颜色从灰色变为绿色，表示 ZTP 现在在您的 oob-mgmt-server 上处于活动状态。

构建自定义拓扑

要构建自定义拓扑，您可以选择

• 直接从拓扑构建器启动模拟。
• 导出拓扑文件并直接将其上传到 NVIDIA Air。

直接启动模拟

要直接从拓扑构建器启动模拟，请单击 启动模拟 按钮。模拟启动并将您重定向到 NVIDIA Air 着陆页。拓扑和图表会自动链接到您的模拟。

导出自定义拓扑

要导出自定义拓扑，请单击 导出 按钮下载两个文件

• topology.dot 是 Graphviz 格式的网络定义。
• topology.svg 是可缩放矢量图形格式的网络图。

要上传 topology.dot 和 topology.svg 文件

1. 在侧边栏中，单击 创建模拟 以打开“创建模拟”窗口。

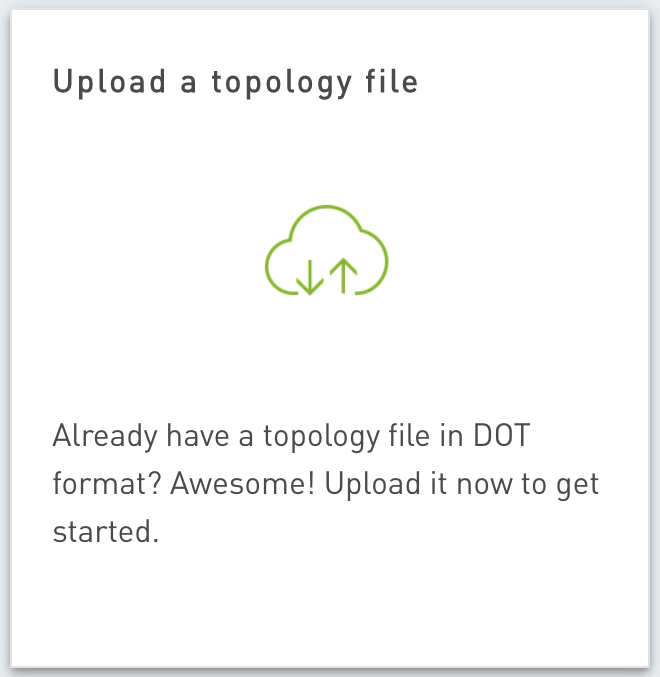

2. 单击 构建您自己的，然后单击 上传拓扑文件。



3. 将 topology.dot 文件拖到 将拓扑文件拖到此处 卡片上，并将 topology.svg 文件拖到 将图表文件拖到此处 卡片上，然后单击 提交。

NetQ 集成

要在任何模拟中包含 NetQ，请确保 NetQ 切换开关处于打开状态，这是默认行为。

要禁用 NetQ，请单击切换开关以禁用它。

从生产网络创建自定义拓扑

本节介绍如何基于现有的生产部署创建模拟。

从生产网络收集 cl-support

使用 这些 playbook 收集 cl-support 脚本输出。存储库中的 ReadMe 提供了有关如何运行 playbook 以收集 cl-support 输出的说明。

从生产网络创建 topology.dot

获取 cl-support 输出后，您可以使用 此脚本 创建 topology.dot 文件。您可以使用 python3 运行脚本。这是示例输出

$ python3 cl_support_lldp_parser.py
Extracting: /home/cumulus/cl_support_lldp_parser/cl_support_leaf01_20210721_164553.txz
Extracting: /home/cumulus/cl_support_lldp_parser/cl_support_spine02_20210721_164553.txz
Extracting: /home/cumulus/cl_support_lldp_parser/cl_support_leaf02_20210721_164553.txz
Extracting: /home/cumulus/cl_support_lldp_parser/cl_support_spine01_20210721_084129.txz
folder is: /home/cumulus/cl_support_lldp_parser/cl_support_leaf01_20210721_164553
leaf01
    leaf01:eth0 -- oob-mgmt-switch:swp2
    leaf01:swp31 -- spine01:swp1
    leaf01:swp32 -- spine02:swp1
folder is: /home/cumulus/cl_support_lldp_parser/cl_support_spine02_20210721_164553
spine02
    spine02:eth0 -- oob-mgmt-switch:swp6
    spine02:swp1 -- leaf01:swp32
    spine02:swp2 -- leaf02:swp32
folder is: /home/cumulus/cl_support_lldp_parser/cl_support_leaf02_20210721_164553
leaf02
    leaf02:eth0 -- oob-mgmt-switch:swp4
    leaf02:swp31 -- spine01:swp2
    leaf02:swp32 -- spine02:swp2
folder is: /home/cumulus/cl_support_lldp_parser/cl_support_spine01_20210721_084129
spine01
    spine01:eth0 -- oob-mgmt-switch:swp5
    spine01:swp1 -- leaf01:swp31
    spine01:swp2 -- leaf02:swp31
DOTFILE: cl_support_lldp_parser.dot

该命令将输出写入 cl_support_lldp_parser.dot。您需要手动编辑此文件以定义节点版本并清理任何多余的配置

$ cat cl_support_lldp_parser.dot
graph dc1 {
"leaf01" [function="leaf" ]
"oob-mgmt-switch" [function="leaf" ]
"spine01" [function="leaf" ]
"spine02" [function="leaf" ]
"leaf02" [function="leaf" ]
    "leaf01":"eth0" -- "oob-mgmt-switch":"swp2"
    "leaf01":"swp31" -- "spine01":"swp1"
    "leaf01":"swp32" -- "spine02":"swp1"
    "spine02":"eth0" -- "oob-mgmt-switch":"swp6"
    "spine02":"swp2" -- "leaf02":"swp32"
    "leaf02":"eth0" -- "oob-mgmt-switch":"swp4"
    "leaf02":"swp31" -- "spine01":"swp2"
    "spine01":"eth0" -- "oob-mgmt-switch":"swp5"
}

恢复配置文件

创建模拟后，您可以恢复配置文件。

此 python 脚本 提取所有相关文件并将它们整理到文件夹中，以便您可以使用它们从模拟内部恢复配置。

您还可以使用 基础设施即代码 Ansible playbook 来恢复配置。
