在 Cumulus Linux 上使用 Server 2008 Active Directory 的 LDAP

本文提供了一个关于如何在 Cumulus Linux 上使用 Active Directory 设置 LDAP 身份验证和授权的示例。它适用于任何基于 Debian Wheezy 的服务器或交换机。

本文中描述的方法仅适用于 Windows Server 2008。此方法在 Windows Server 2012 上效果不佳。

先决条件

  • Windows 2008 Active Directory
  • Cumulus Linux 2.x

Active Directory 设置

  • Base DN: CN=Cumulus Admin, DC=RTP, DC=Example, DC=test
  • Base OU: OU=Support, DC=RTP, DC=Example, DC=Test
  • 用户和组: 此示例有三个用户可以访问 Cumulus Linux 交换机。其中两个在高级网络工程师组中，一个在初级工程师组中。最后一个用户Mark Smith无法访问交换机，因为他不是cumuluslnxadm组的成员。

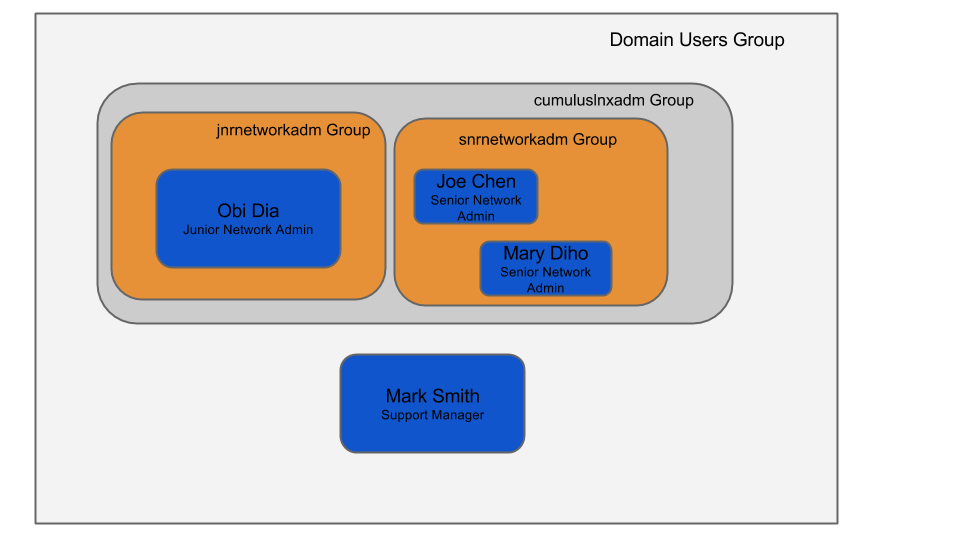

group layout of users

用户的 AD 组布局

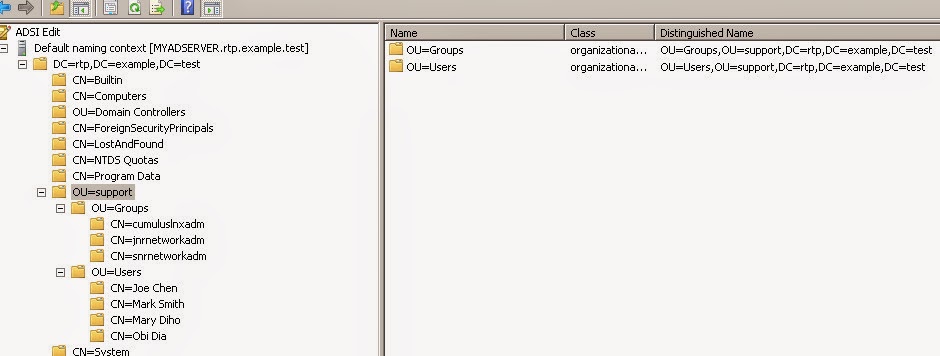

layout of users and groups in AD schema

AD 架构中用户和组的布局

目标

  • 配置 LDAP 身份验证，无需更改默认 AD 架构。
  • 支持嵌套组。以下应有效

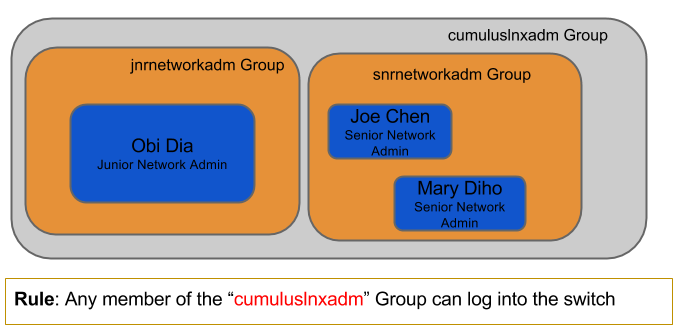

    nested group diagram
  • 用户目录在授权用户首次登录交换机时自动创建。
  • 高级网络管理员可以通过 sudo 运行交换机上的任何命令。
  • 初级网络管理员可以
    • 登录并访问任何非特权命令。
    • 运行 sudo lldpctl 而无需提示输入密码。lldpctl 是一个重要的网络故障排除工具，但需要 root 访问权限。
    • 使用所有 ip 命令 (iproute2 命令)。
    • 不通过 vtysh 或非模态 CLI (如 cl-ospf) 访问 FRR。

配置 Cumulus Linux

  1. 更新 PAM 以支持自动创建目录 (可选)。

    此信息来自 Debian wiki。另一种方法是在 AD 中为用户设置 homeDirectory 属性为 /home/cumulus，并且所有用户都映射到预定义的用户帐户。

    创建以下文件 /usr/share/pam-configs/mkhomedir

    Name: Create home directory during login
Default: yes
Priority: 900
Session-Type: Additional
Session:
        required        pam_mkhomedir.so umask=0022 skel=/etc/skel

  2. 将 Debian backports 添加到 apt 源列表 (可选)。

    您需要 libnss-ldapd 版本 0.9 及更高版本才能获得嵌套组支持。对于 Wheezy，以及 Cumulus Linux 2.x，请将 Debian Wheezy backports 添加到 apt 源列表。

  3. 使用适当的值 Seed debconf (推荐)。

    Seeding debconf 很有用，因为它在各种应用程序中添加了大多数重要的配置值，并防止应用程序在安装期间询问问题。

    虽然可以在非交互模式下执行 apt-get，但您需要在以后更改大多数必要的配置。

    对于 libnss-ldapd，有特定于 CPU 架构的问题需要回答。

    root# apt-get install debconf-utils

root# debconf-set-selections <<'zzzEndOfFilezzz'

# LDAP database user. Leave blank will be populated later!
# This way of setting binddn and bindpw doesn't seem to work.
# So have to manually do it. But interactive apt-get mode works.
nslcd nslcd/ldap-binddn  string

# LDAP user password. Leave blank!
nslcd nslcd/ldap-bindpw   password

# LDAP server search base:
nslcd nslcd/ldap-base string  ou=support,dc=rtp,dc=example,dc=test

# LDAP server URI. Using ldap over ssl.
nslcd nslcd/ldap-uris string  ldaps://myadserver.rtp.example.test

# New to 0.9. restart cron, exim and others libraries without asking
nslcd libraries/restart-without-asking: boolean true

# LDAP authentication to use:
# Choices: none, simple, SASL
# Using simple because its easy to configure. Security comes by using LDAP over SSL
# keep /etc/nslcd.conf 'rw' to root for basic security of bindDN password
nslcd nslcd/ldap-auth-type    select  simple

# Don't set starttls to true
nslcd nslcd/ldap-starttls     boolean false

# Check server's SSL certificate:
# Choices: never, allow, try, demand
nslcd nslcd/ldap-reqcert      select  never

# Choices: Ccreds credential caching - password saving, Unix authentication, LDAP Authentication , Create  home directory on first time login, Ccreds credential caching - password checking
# This is where "mkhomedir" pam config is activated that allows automatic creation of home directory
libpam-runtime        libpam-runtime/profiles multiselect     ccreds-save, unix, ldap, mkhomedir , ccreds-check

# for internal use; can be preseeded
man-db        man-db/auto-update      boolean true

# Name services to configure:
# Choices: aliases, ethers, group, hosts, netgroup, networks, passwd, protocols, rpc, services,  shadow
libnss-ldapd  libnss-ldapd/nsswitch   multiselect     group, passwd, shadow
libnss-ldapd  libnss-ldapd/clean_nsswitch     boolean false


zzzEndOfFilezzz

    验证 debconf 配置

    root# debconf-show nslcd
* nslcd/ldap-bindpw: (password omitted)
  nslcd/restart-failed:
  nslcd/ldap-sasl-authcid:
  nslcd/restart-services:
  nslcd/ldap-sasl-realm:
* nslcd/ldap-sasl-mech:
* nslcd/ldap-starttls: false
* nslcd/ldap-base:  ou=support,dc=rtp,dc=example,dc=test
  nslcd/ldap-sasl-krb5-ccname: /var/run/nslcd/nslcd.tkt
* nslcd/ldap-auth-type: none
  nslcd/disable-screensaver:
* libraries/restart-without-asking: true
* nslcd/ldap-reqcert: never
  nslcd/ldap-cacertfile: /etc/ssl/certs/ca-certificates.crt
  nslcd/ldap-sasl-authzid:
* nslcd/ldap-uris:  ldaps://myadserver.rtp.example.test
* libraries/restart-without-asking:: true
  nslcd/ldap-sasl-secprops:
  nslcd/xdm-needs-restart:
* nslcd/ldap-binddn:

root# debconf-show libpam-runtime
  libpam-runtime/override: false
  libpam-runtime/profiles: mkhomedir, unix, ldap, capability, auditd
  libpam-runtime/title:
  libpam-runtime/conflicts:
  libpam-runtime/no_profiles_chosen:

root# debconf-show man-db
* man-db/auto-update: true
  man-db/install-setuid: false

root# debconf-show libnss-ldapd
* libnss-ldapd/nsswitch:     group, passwd, shadow
* libnss-ldapd/clean_nsswitch: false

  4. 安装 LDAP 应用程序。

    来自 Wheezy main repo 的 libnss-ldapd 不支持嵌套组。从 backports 加载 libnss-ldapd 应用程序以获取最新的可用版本。

    不要安装 libnss-ldap。这是错误的应用程序，这解释了原因。

    root# apt-get -t wheezy-backports install libnss-ldapd ldap-utils

  5. 获取 Active Directory 域 SID。

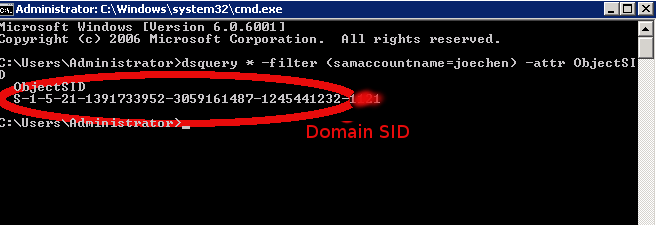

    在 Windows 服务器上使用 dsquery 命令来获取域 SID。有关更多信息，请阅读 关于对象 SID 的这篇优秀参考资料。

    dsquery output

  6. 配置 nslcd.conf。

    使用以下内容更新 /etc/nslcd.conf

    • 指定 Bind DN 路径。
    • 指定 Bind DN 密码。
    • 配置 LDAP 搜索过滤器。过滤器声明只有 cumuluslnxadm 组中的用户才能登录。搜索过滤器执行嵌套组查找。
    • 配置 Unix 到 AD 的映射。
    • 配置嵌套组支持。

    这是带有注释的 /etc/nslcd.conf 配置

    # /etc/nslcd.conf
# nslcd configuration file. See nslcd.conf(5)
# for details.

# The user and group nslcd should run as.
uid nslcd
gid nslcd

# The location at which the LDAP server(s) should be reachable.
# If planning to use secure LDAP, use fqdn that matches name
# in the server SSL cert sent during negotiation. Debugging
# nslcd will show this error if found
uri ldap://myadserver.rtp.example.test

# The search base that will be used for all queries.
base ou=support,dc=rtp,dc=example,dc=test

# The LDAP protocol version to use.
#ldap_version 3

# The DN to bind with for normal lookups.
# defconf-set-selections doesn't seem to set this. so have to manually set this.
binddn CN=cumulus admin,CN=Users,DC=rtp,DC=example,DC=test
bindpw 1Q2w3e4r!

# The DN used for password modifications by root.
#rootpwmoddn cn=admin,dc=example,dc=com

# SSL options
#ssl off (default)
# default tls setting of 'demand' requires CA public cert
#  for AD server be defined in "tls_cacertfile"
# use PEM format for CA cert, not DER format.
tls_reqcert never
#tls_cacertfile /etc/ssl/certs/ca-certificates.crt

# The search scope.
#scope sub

# Add nested group support
# Supported in nslcd 0.9 and higher.
# default wheezy install of nslcd supports on 0.8. wheezy-backports has 0.9
nss_nested_groups yes

# Mappings for Active Directory
# (replace the SIDs in the objectSid mappings with the value for your domain)
# "dsquery * -filter (samaccountname=testuser1) -attr ObjectSID"
pagesize 1000
referrals off
idle_timelimit 1000

# Do not allow uids lower than 100 to login (aka Administrator)
# not needed as pam already has this support
#  nss_min_uid 1000

# This filter says to get all users who are part of the cumuluslnxadm group. Supports nested groups search filter.
# Example, mary is part of the snrnetworkadm group which is part of cumuluslnxadm group
# Ref: http://msdn.microsoft.com/en-us/library/aa746475%28VS.85%29.aspx (LDAP_MATCHING_RULE_IN_CHAIN)
filter passwd (&(Objectclass=user)(!(objectClass=computer))(memberOf:1.2.840.113556.1.4.1941:=cn=cumuluslnxadm,ou=groups,ou=support,dc=rtp,dc=example,dc=test))
map    passwd uid           sAMAccountName
map    passwd uidNumber     objectSid:S-1-5-21-1391733952-3059161487-1245441232
map    passwd gidNumber     objectSid:S-1-5-21-1391733952-3059161487-1245441232
map    passwd homeDirectory "/home/$sAMAccountName"
map    passwd gecos         displayName
map    passwd loginShell    "/bin/bash"

# Filter for any AD group or user in the baseDN. the reason for filtering for the
# user to make sure group listing for user files don't say '<user> <gid>'. instead will say '<user> <user>'
# So for cosmetic reasons..nothing more.
filter group (&(|(objectClass=group)(Objectclass=user))(!(objectClass=computer)))
map    group gidNumber     objectSid:S-1-5-21-1391733952-3059161487-1245441232
map    group cn            sAMAccountName

  7. 启用安全 LDAP (可选)。

    • 将 LDAP CA 证书 (PEM 格式) 复制到客户端设备上 nslcd.conf tls_cacertfile 选项中指定的目录。确保指定的文件与复制的文件名匹配。
    • 将 tls_reqcert 选项设置为 demand。
    • 更改 URI 以使用 ldaps://。

  8. 确认 LDAP 身份验证有效。

    • 使用 service nscd restart 重启 nscd 服务以清除缓存。这可能会缓存错误，然后您可能会花费数小时来排除不存在的问题。或者，使用以下命令清除 nscd 缓存中的 passwd 和 group

      root# nscd --invalidate=group
root# nscd --invalidate=passwd

    • 在调试模式下运行 nslcd。

      root# service nslcd stop
root# nslcd -d

    • 当它工作时，应输出如下内容: 用户列表: UID 和 GID 是用户 AD 对象 SID 的最后 4 位数字。请注意，“Mark Smith”支持经理不在那里。这是因为该用户不是 cumuluslnxadm 组的成员。

       root# getent passwd
 root:x:0:0:root:/root:/bin/bash
 daemon:x:1:1:daemon:/usr/sbin:/bin/sh
 ...
 ..........
 _lldpd:x:105:107::/var/run/lldpd:/bin/false
 joechen:*:1121:1121:Joe Chen:/home/joechen:/bin/bash
 marydiho:*:1124:1124:Mary Diho:/home/marydiho:/bin/bash
 obidia:*:1128:1128:Obi Dia:/home/obidia:/bin/bash

      组列表: 每个用户的 GID 都应该存在。由于您启用了嵌套组支持，因此所有嵌套组都会映射到正确的用户。

       root# getent group
 ..
 .....
 ssh:x:105:
 nslcd:x:106
 _lldpd:x:107:
 joechen:*:1121:
 marydiho:*:1124:
 marksmith:*:1125:
 obidia:*:1128:
 jnrnetworkadm:*:1118:obidia
 cumuluslnxadm:*:1120:obidia,marydiho,joechen
 snrnetworkadm:*:1126:marydiho,joechen

  9. 设置命令授权 (可选)。

    要使用 nslcd 进行授权，请在客户端设备上创建条目以与缓存的 LDAP 信息进行匹配。要完成此操作，您必须从 Wheezy repo 安装 sudo-ldap 软件包。

    在此示例中，您创建以下授权

    • 高级工程师可以运行任何特权和非特权命令。
    • 初级工程师可以运行 lldpctl 而无需密码。默认情况下，lldpctl 需要 root 访问权限。

    向 /etc/sudoers.d 目录添加两个文件，一个用于高级工程师，另一个用于初级工程师。您可以在 /etc/sudoers 文件中配置此项，但这可以使事情保持模块化。

    /etc/sudoers.d/snrnetworkadm:

    # allow any senior engineer root privilege after they type their password
%snrnetworkadm ALL=(ALL) ALL

    /etc/sudoers.d/jnrnetworkadm:

    Cmnd_Alias LLDP_CMDS = /usr/sbin/lldpctl

# allow any junior network engineer to run lldpctl without root permission
%jnrnetworkadm ALL=(ALL) NOPASSWD: LLDP_CMDS

使用 Ansible 自动化

GitHub 上提供了 Ansible Playbook，GitHub，可自动化本文中显示的配置。
